在墻體的參數類型中，有一些參數是關于“包絡”的，那么什么是“包絡”，如何使用這個命令呢？
圖

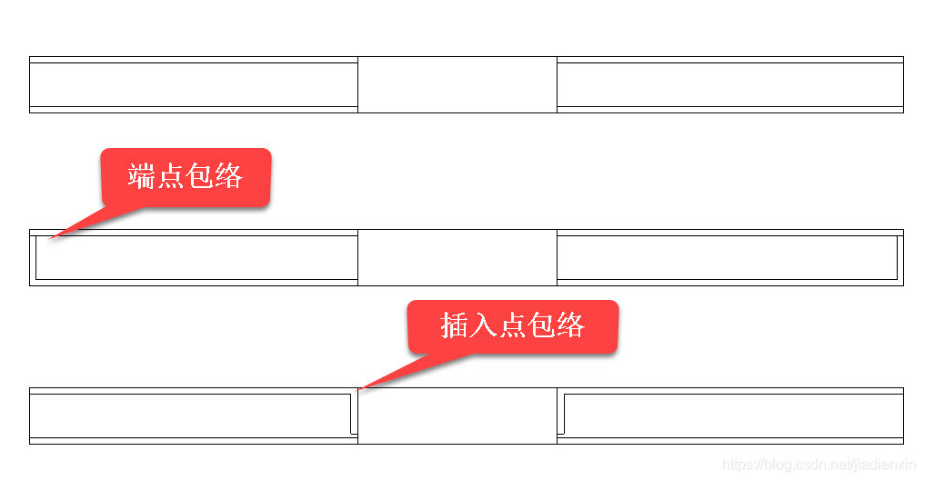

1、“插入點包絡”和“端點包絡”的區別：“插入點”設置的是有門窗的位置，“端點”是墻的兩端的結束位置。

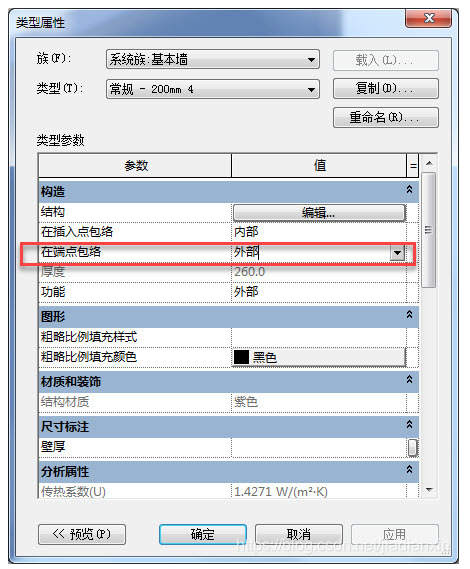

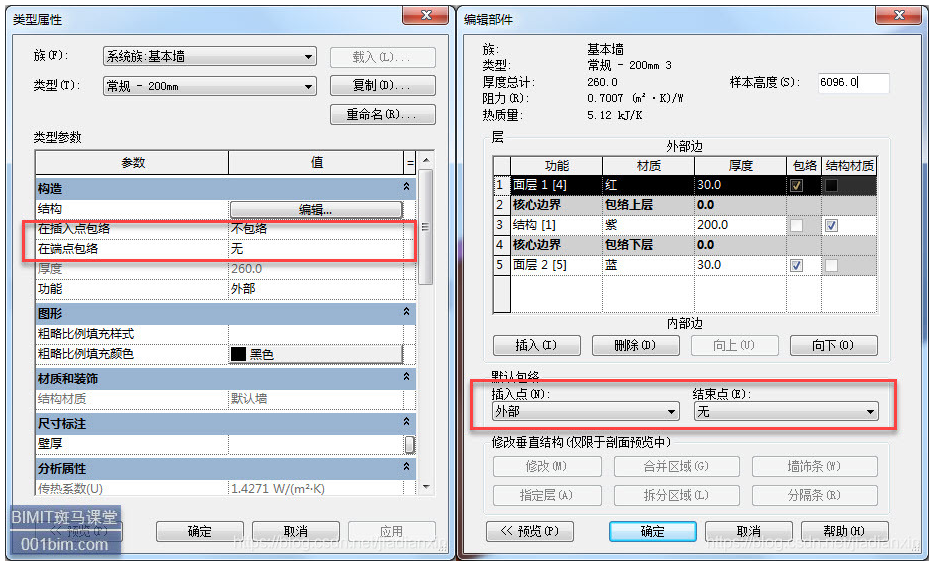

圖3、插入點包絡和端點包絡

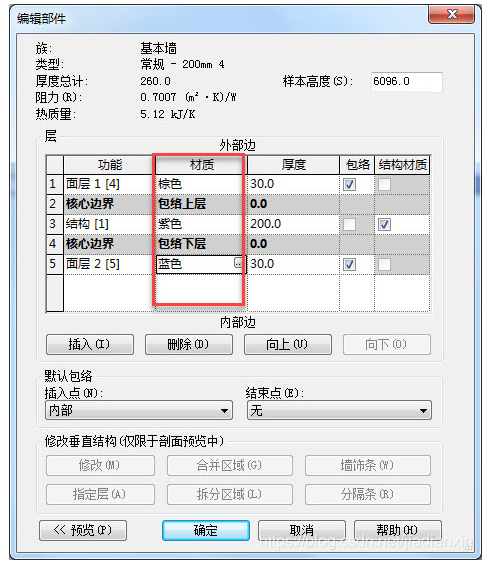

2、為了方便從三維上觀察區別，這里對不同的材料層設置了材質
標題設置Revit的建筑面層材質

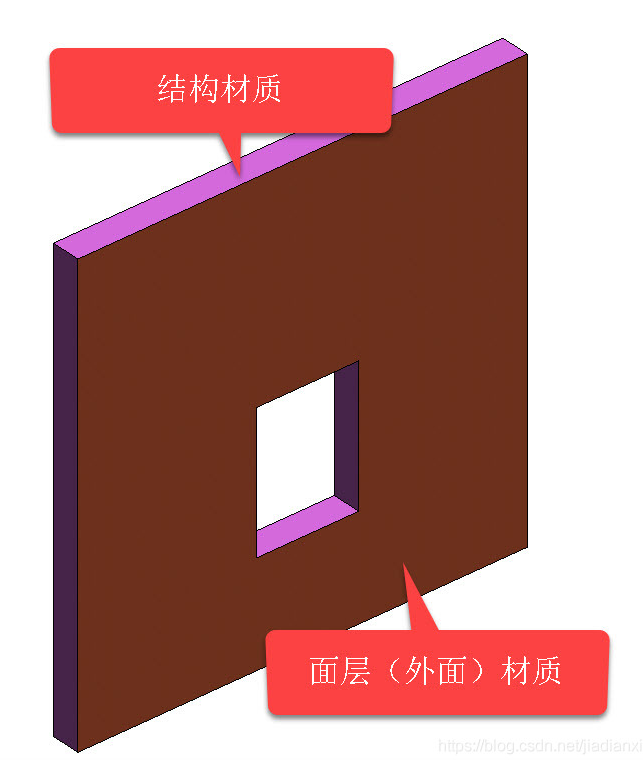

3、如果沒有包絡，墻體的端面顯示的是結構材質
Revit端面的材質是結構材質控制的

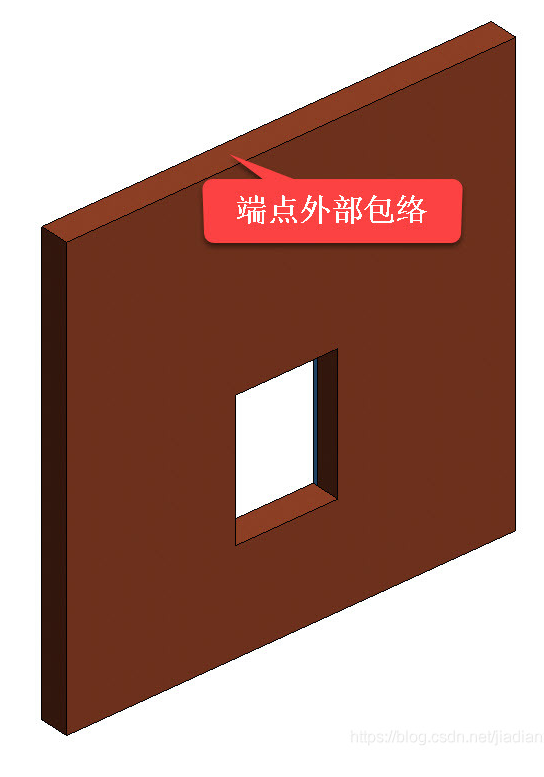

4、如果設置了端面包絡，材質會將墻的端部包住
