來源丨益埃畢教育

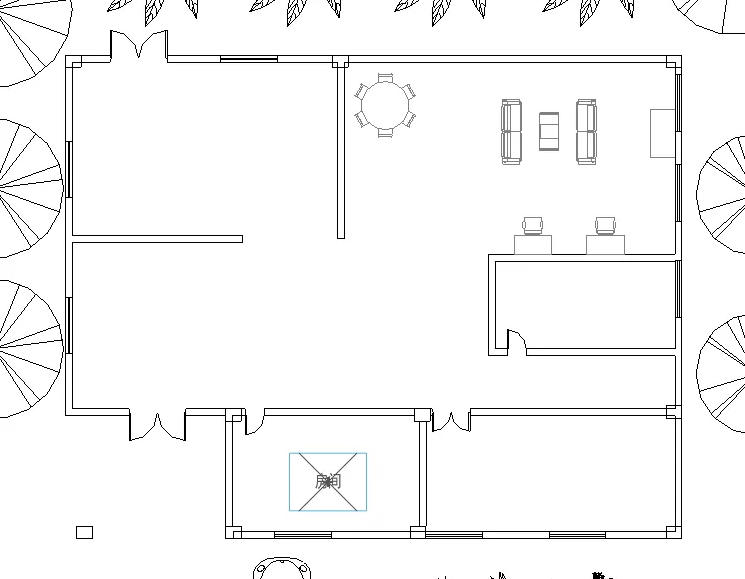

房間命令是Revit中比較實用的一個功能，創建房間時必須是在一個封閉的空間內，但有時會出現明明是封閉的房間卻放置不了的情況，下邊做個案例分享。圖中結構柱為鏈接模型，在默認情況下鏈接模型是不可以作為房間邊界的，所以房間不是封閉的。下面將介紹如何解決這個問題，如圖所示。

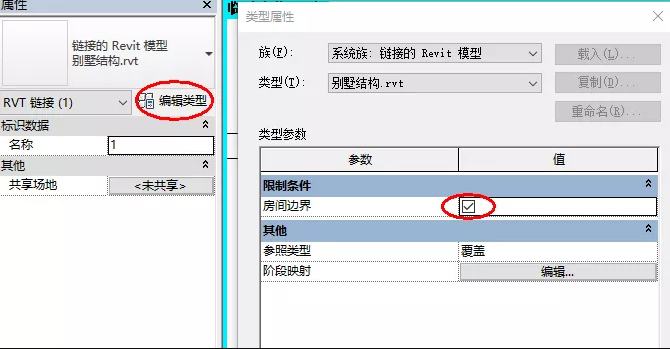

01、選中鏈接模型，編輯類型，勾選房間邊界，如圖所示。

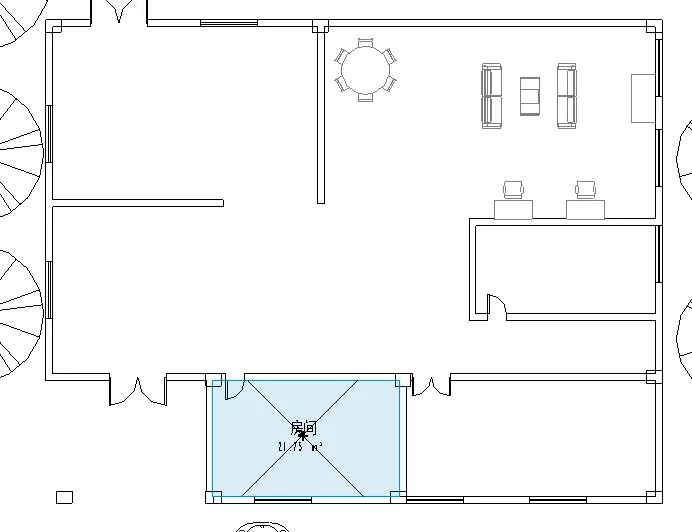

02、完成后再次放置房間就可以順利放置了，如圖所示。

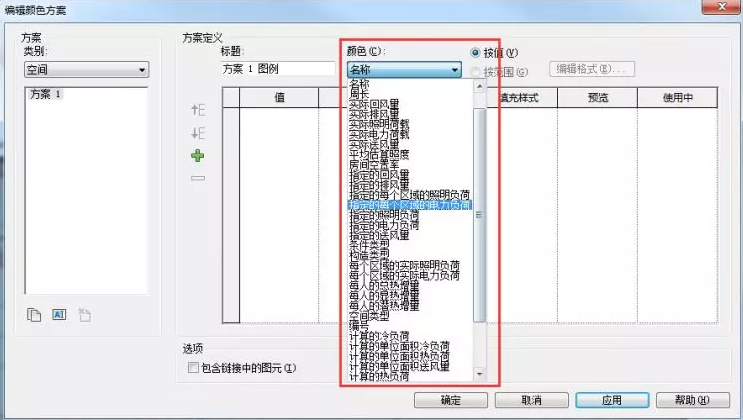

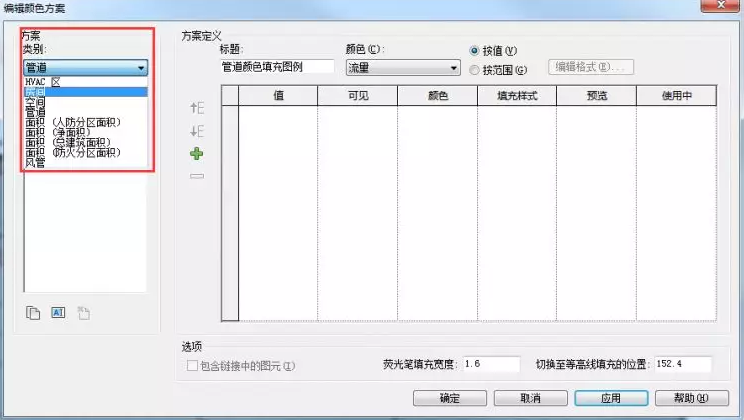

意義：在Revit軟件中放置房間或者空間不同類別的構件，不僅可以對名稱進行區分，還可以用于空間的回風量、排風量等進行分析。但實際工程中，建筑和結構模型很多情況下是分開建模的，并且最后通過鏈接的方式進行整合，所以需要通過上文中的方式對模型進行編輯，合理的放置房間、空間，以方便后期進行分析等工作。
