本文旨在介紹如何在CAD2024中創建對齊的線性標注。線性標注是CAD設計中常用的一種標注方式，可以用于標記物體的尺寸和距離。通過創建對齊的線性標注，我們可以更準確地描述和測量CAD圖紙中的物體。
步驟一：打開CAD2024軟件
首先，雙擊桌面上的CAD2024圖標，打開軟件。如果你還沒有安裝CAD2024，你需要先下載并安裝軟件。
步驟二：選擇標注工具
在CAD2024中，可以通過工具欄或者菜單欄上的“標注”選項來選擇標注工具。點擊“標注”按鈕，會彈出標注工具欄，你可以選擇需要用到的標注工具。
步驟三：選擇線性標注工具
在標注工具欄中，選擇“線性標注”工具。線性標注工具通常有直線標注和對齊標注兩種類型，你可以根據需要選擇合適的類型。
步驟四：開始標注
選擇線性標注工具后，你可以開始標注了。首先，點擊需要標注的物體上的起始點，然后拖動鼠標到終點位置，釋放鼠標即可完成標注。你可以根據需要在CAD圖紙上添加多個線性標注。
步驟五：調整標注樣式

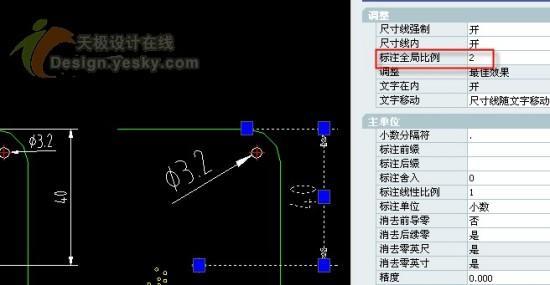

在完成標注后，你可以對標注樣式進行調整。CAD2024提供了豐富的標注樣式選項，你可以選擇合適的字體、字號、顏色等。你還可以調整標注線的樣式和箭頭的樣式。
步驟六：對齊線性標注
創建對齊的線性標注是確保標注的準確性和一致性的重要步驟。在CAD2024中，可以通過對齊工具來對齊線性標注。選中需要對齊的線性標注，點擊工具欄中的“對齊”按鈕，然后選擇需要對齊的對象。CAD2024會自動調整標注的位置，確保它們對齊。
步驟七：保存和導出
在完成標注后，你可以保存CAD圖紙，并導出為其他格式，如PDF、圖片等。通過保存和導出功能，你可以方便地分享和傳遞CAD圖紙。
總結
通過上述步驟，你可以在CAD2024中創建對齊的線性標注。線性標注是CAD設計中非常重要的一種標注方式，它可以幫助我們更準確地描述和測量物體的尺寸和距離。在創建線性標注時，記得選擇合適的標注工具和樣式，同時使用對齊工具確保標注的準確性。希望本文對你在CAD2024中創建對齊的線性標注有所幫助。
