在實際做項目的時候經常會涉及到精裝設計部分的工作，其中很常見的就是在復合墻中創建壁龕。今天就跟大家分享一下復合墻中壁龕的兩種繪制方法，大家自己去選擇合適自己的方法。
01、方法一：

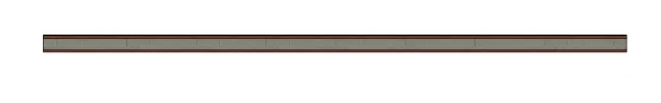

首先根據自己項目的情況繪制一面復合墻，如圖所示。

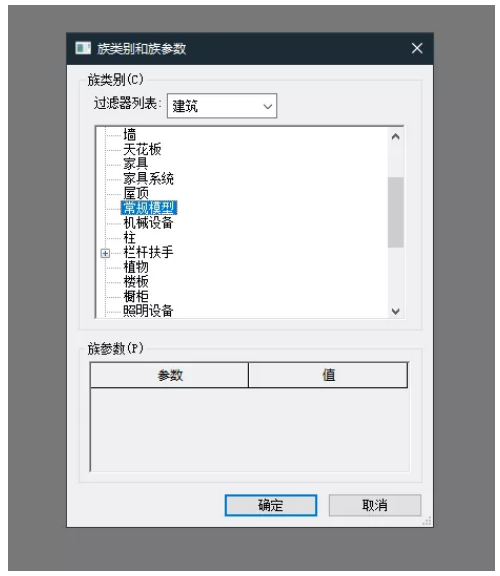

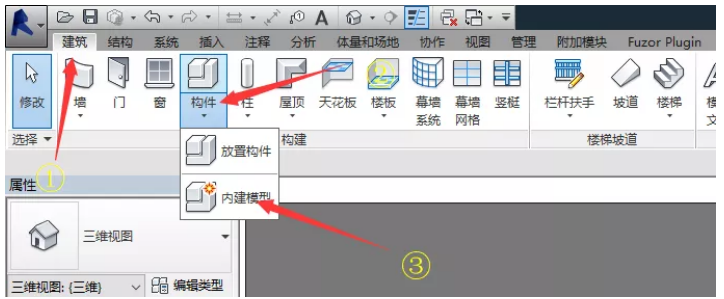

02、點擊“建筑”選項卡下，“構件”下拉列表中的“內建模型”，然后選擇建筑類別中的常規模型，如圖所示。
03、選擇空心形狀下拉菜單中的空心拉伸后開始編輯自己需要的拉伸形狀，如圖所示。

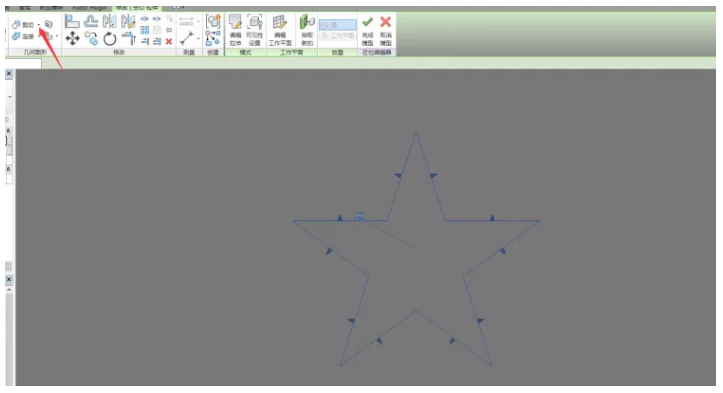

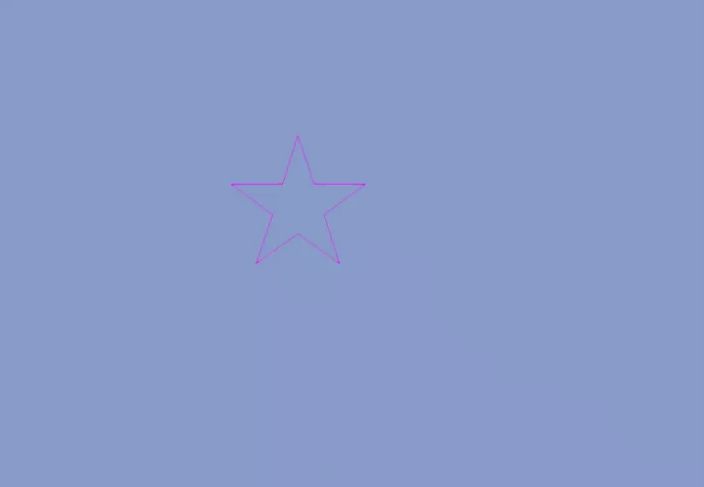

04、這里繪制了一個五角星，繪制完成后不要急著完成模型，要先用繪制出的五角星空心模型剪切復合墻，如圖所示。

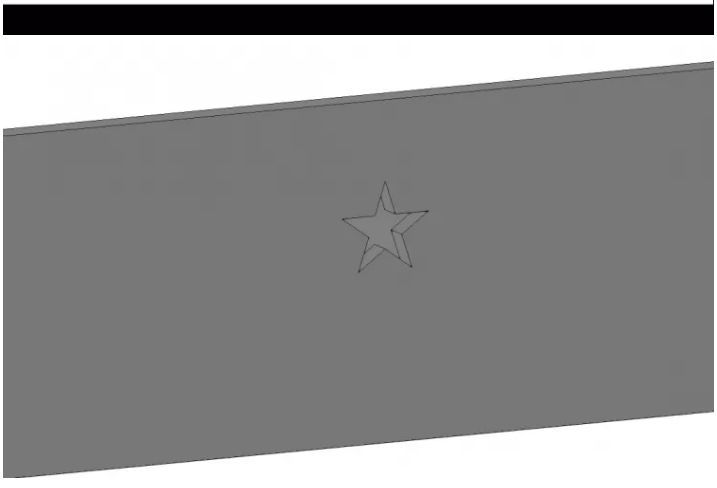

05、剪切完成后的樣式如圖所示。
01、 方法二：
用復合墻創建零件的命令，同樣繪制一面復合墻如下：

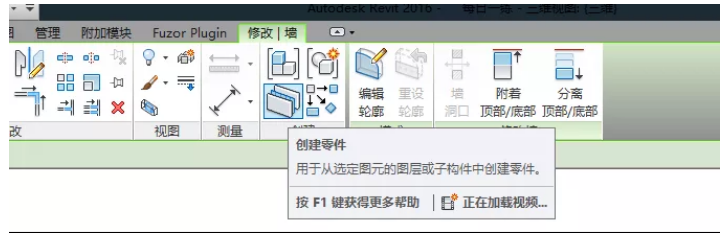

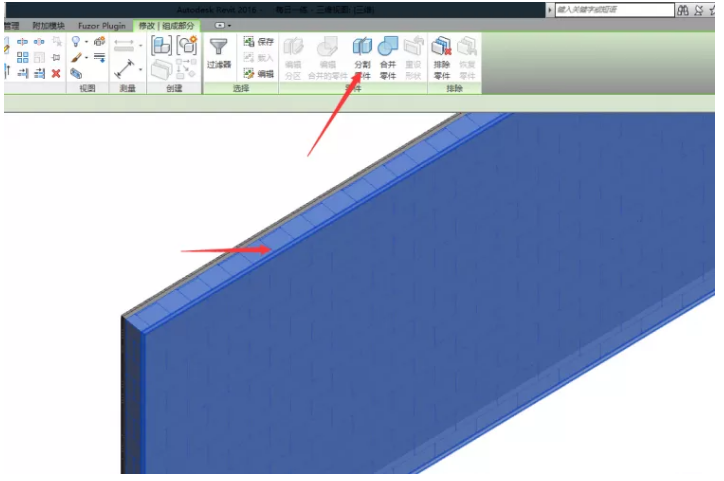

02、選擇復合墻后再修改選項卡中單機創建零件將復合墻分解成單一零件，這時就可以針對單層或多層的墻體進行分割零件命令繪制想要的壁龕輪廓。
03、如果要切割多層墻體的話就要創建工作平面，然后選擇編輯草圖模式繪制，如圖所示。
04、選擇壁龕模型進行排除零件的命令，如圖所示。

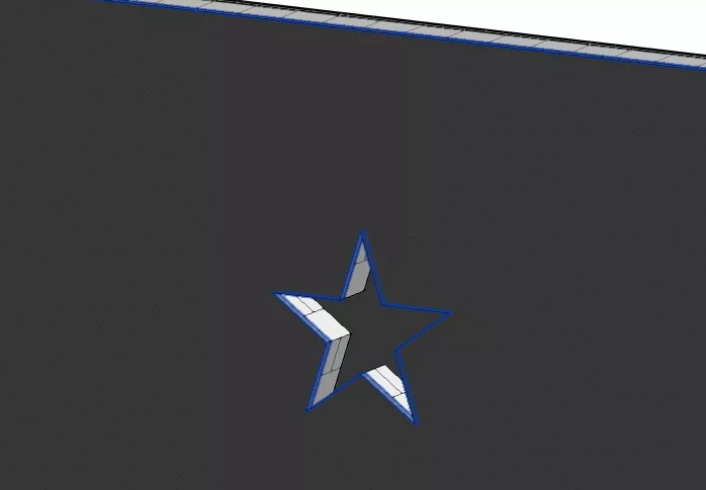

05、最終效果如圖所示：
通過這兩種方式就可以得到一個帶壁龕的復合墻體，希望能幫到你。
