    在體量的分割表面中，Revit自帶了以一些分割表面的圖案，但有時候我們需要自定義一些圖案來滿足不同的需求。那么就用到了自定義的參照平面來切割體量的表面，來通過切割體量表面生成的自定義的跡線來生成自定義的分割表面。

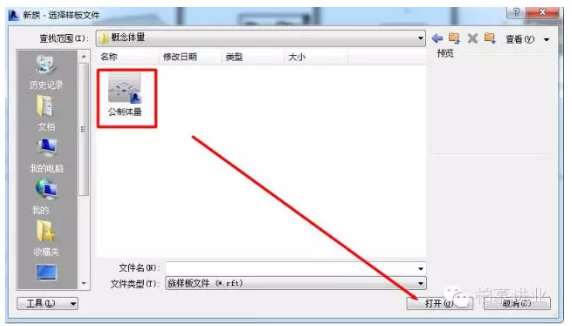

    1、打開Revit軟件，新建“族—概念體量—體量”樣板文件，在族樣板文件中創建一個矩形的體量，如圖1-1和圖1-2所示：

    圖1-1

    圖1-2

    2、切換視圖到東立面視圖，選中標高1選擇“修改”選下卡下“修改”面板中的“復制”命令，勾選“多個”和“約束”，向上復制標高1生成標高2和標高3,如圖2-1所示：

    圖2-1

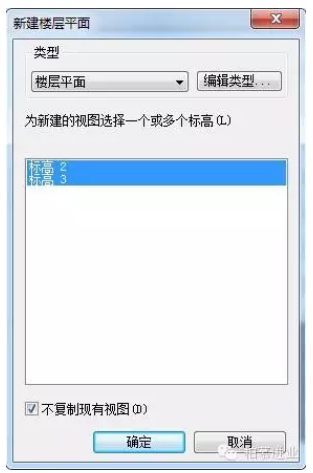

    選擇“視圖”選項卡下“創建”面板中的“樓層”平面命令，彈出如圖2-2所示對話框，選中標高2和標高3，創建所對應的樓層平面。

    圖2-2

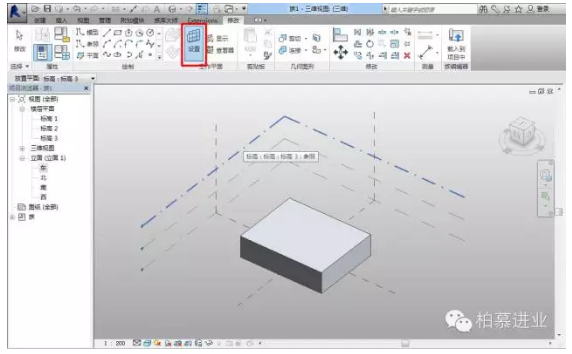

    3、切換到三維視圖，點擊“修改”選項卡下“工作平面”面板中的“設置”命令，然后鼠標移動到標高3上高亮顯示并選中，如圖3-1所示，設置當前的工作平面為標高3。

    圖3-1

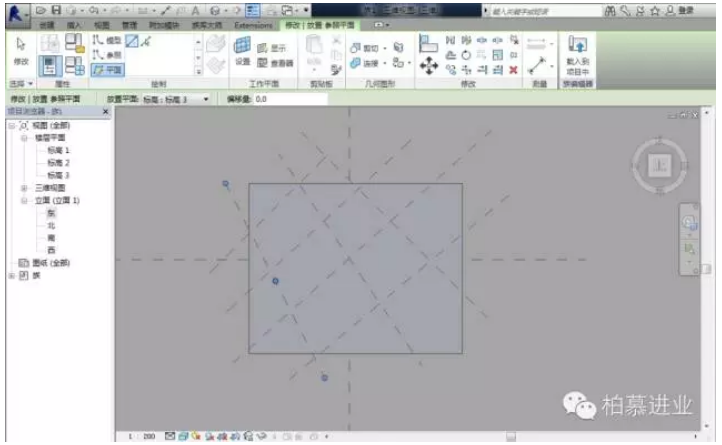

    在三維視圖中切換到頂視圖，選擇“修改”選項卡下的“繪制”面板中的“平面”下的“直線”命令，按照自己所需的圖案繪制自定義的參照平面如圖3-2所示：

    圖3-2

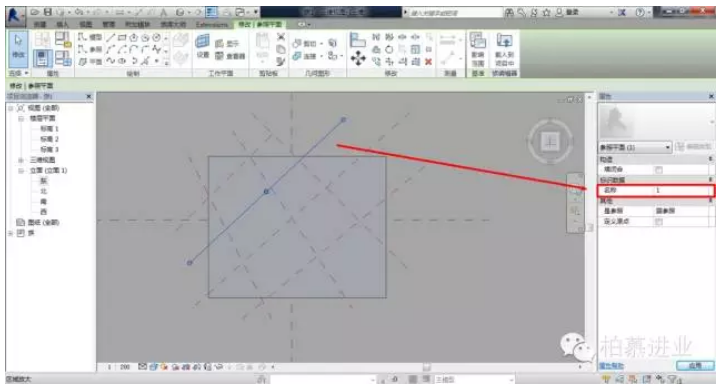

    分別給剛剛繪制的幾條工作平面命名，為了方便排序，選中任意一條參照平面，在屬性中更改名稱為1，如圖3-3所示：

    圖3-3

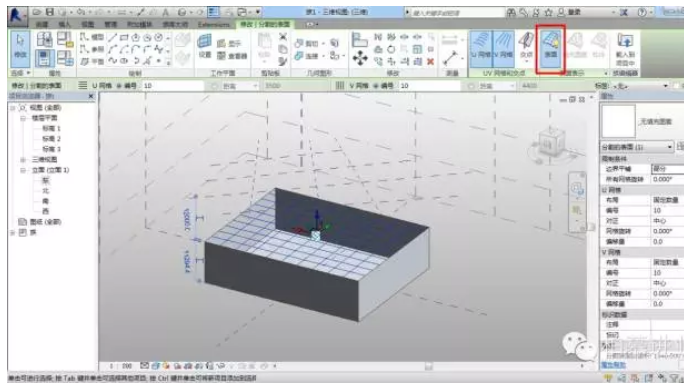

    4、選中體量上表面高亮顯示，點擊“修改”選項卡下的“表面表示”面板下的“表面”命令，顯示出表面上的網格。如圖4-1所示：

    圖4-1

    點擊“UV網格和交點”面板下的“U網格”和“V網格”取消體量上網格線的顯示

    點擊“UV網格和交點”面板下的“交點”下“交點列表”命令，

    彈出如圖4-2所示對話框，選中并勾選之前繪制并命名的參照平面，點擊確定，生成體量表面的自定義的額網格，如圖4-3所示：

    圖4-2

    注：前面操作中為參照平面命名是為了在點擊“交點列表”命令后能準確選擇自定義的參照平面，若不進行命名，點擊“交點列表”命令后，自定義的參照平面將不能選擇。

    圖4-3

    5、為分割好的體量表面添加材質。

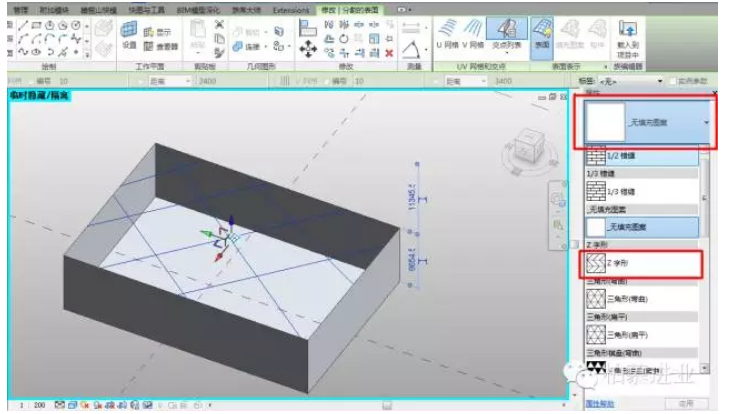

    （1）選擇體量表面的分割網格，將其屬性中的“無填充圖案”修改為系統中的任意一種填充圖案，如圖5-（1）-1所示：

    圖5-（1）-1

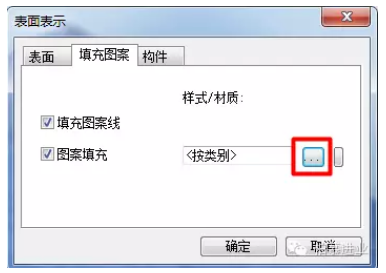

    （2）將體量的表面添加了填充圖案之后，選擇“修改/分割的表面”選項卡>“表面表示”面板的下拉選項，彈出如圖5-（2）-1所示對話框：

    圖5-（2）-1

    點擊加載按鈕可為體量添加材質，如圖5-（2）-2所示：

    圖5-（2）-2

    （3）或者點擊添加參數按鈕如圖5-（3）-1、5-（3）-2所示，

    圖5-（3）-1

    圖5-（3）-2

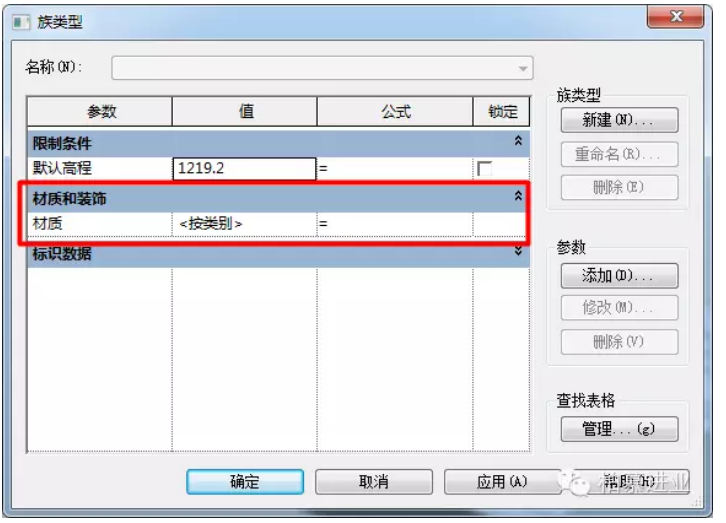

    添加材質的參數，再在族類別中為體量的表面添加材質，如圖5-（3）-3所示:

    圖5-（3）-3
