    電氣類材料統計主要包括橋架、線管，橋架、線管配件，配電盤，用電設備等。根據目前模型完整情況，材料統計主要內容是橋架和橋架配件、線管、接線盒、開關、插座、燈具等。其他部分材料（線纜）統計，根據模型完整性的提高，再進行補充。

    橋架

    橋架主要用于放置電線、電纜，根據橋架承載線纜的不同，橋架材質用途也有所區別。如用于照明配電的會采用線槽或者槽式橋架，用于動力配電線纜較多的會采用托盤橋架，用于消防報警的會采用防火橋架。

    1、技術問題

    由于橋架部分系統，橋架材質和用途匹配不方便。如槽式橋架即可用在照明配電，也可用在動力配電。目前建模只區分橋架用途，但不區分橋架材質。

    2、解決方案

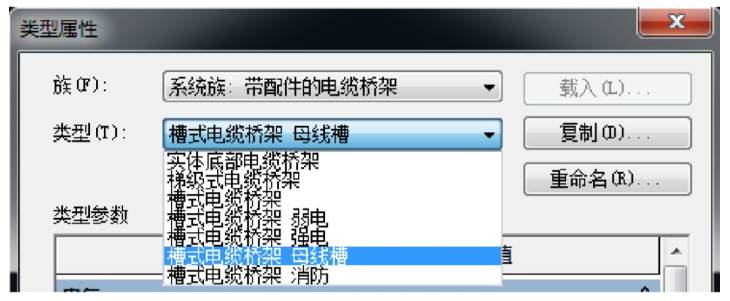

    （1）橋架的族類型名稱同時包含材質和用途。目前軟件自帶橋架系統族有三個，分別是槽式橋架、梯式橋架、實體底部橋架。在類型名稱命名時同時包含材質和用途，如槽式橋架-照明，槽式橋架-動力等，如圖所示。

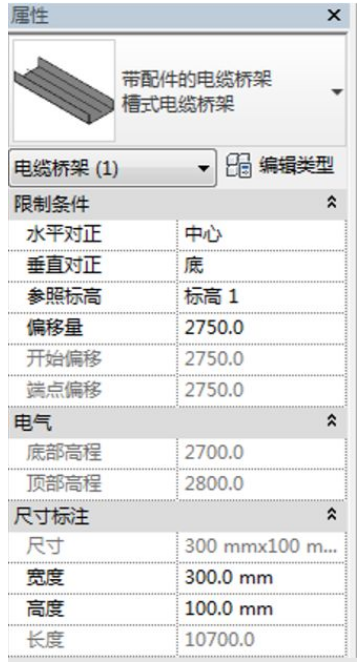

    （2）類型名稱以材質命名，在橋架屬性里添加用途字段。材質和用途分開設置，方便橋架類型名稱管理，也方便橋架用途更改，具體設置所下圖所示。

    3、注意事項

    目前建模過程中會區分橋架用途，但是不區分橋架的材質。即現在會區分強電、弱電、照明等用途，但是不包含材質等信息。現在提供兩種包含材質信息添加的方法，建議采用第二種，更加符合軟件的設計原理。

    橋架配件

    電纜橋架配件包括水平彎頭、內彎頭、外彎頭、水平三通、水平四通、過渡件等，需要統計信息包括配件類型、尺寸、材質、角度等信息。

    1、技術問題

    （1）橋架配件材料統計的問題，主要是材質、彎頭角度的統計。

    （2）軟件自帶的橋架配件不滿足施工實際需求，橋架實際安裝中會用到垂直三通的配件，主要是橋架在支橋架和主橋架有交叉時采用。

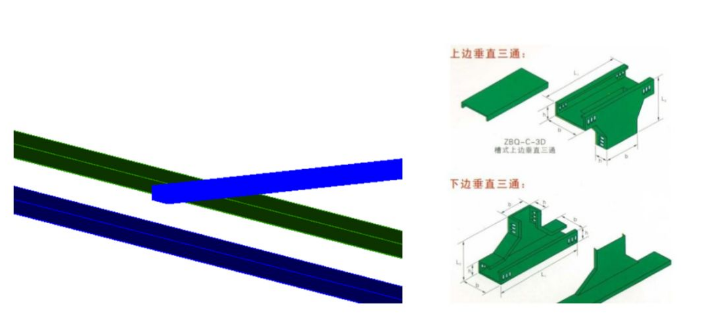

    如下圖，左邊藍色橋架連接需要下邊垂直三通，但軟件配件中沒有垂直三通。

    2、解決方案

    材質參數統計參考3.1橋架的解決方案，角度參數統計參考1.2水管管件解決方案，實現能實現材質統計和角度統計。

    3、注意事項

    軟件無垂直三通等配件，不能統計這些配件的用量，然而垂直三通在管綜模型調整和實際安裝過程中是會經常用到。

    線管

    Revti軟件中的線管生成方式為線段部分及管件（僅彎頭）部分，故實際的線管長度應為二者之和。

    1、技術問題

    Revti軟件統計結果中是分開統計，并且無法實際統計出彎頭部位的長度。

    2、解決方案

    相比于風管管件的算量統計，線管彎頭的長度只需計算其弧長即可，故在軟件中可通過添加參數（共享）及公式的方法計算其長度，實際的線管統計長度為：線管總長=線管長度+線管配件（彎頭）的長度。

    線纜

    1、存在問題

    關于線纜部分，目前BIM小組暫未做過實際的revit模型，因為軟件對于該部分的技術解決方案暫為二維PL線來描述，其中需要做大量的線纜信息數據做標注與錄入，并且暫時沒法統計出其合理的工程量，故暫定于開年后做進一步的研究探討（以下為初步規劃的解決方案）。

    2、解決方案

    （1）基于Revit軟件的二次開發算量軟件（清華斯維爾、isBIM算量、新點比目云5D算量等）實施算量。

    （2）考慮創建族，在線管中置入線纜長度參數及公式，統計線管的同時將線纜工程量一并統計。

    母線

    關于母線，目前Revit軟件中暫沒有針對于母線的模型解決方案，在實際做模型搭建中暫時是以風管為母版做的代替畫法。

    1、技術問題

    目前的風管代替母線做法，不能準確體現母線實際產品的施工作業工藝，且統計其工程量與實際的工程量統計需求有著很大的差距，包括母線的配件等。

    2、解決方案

    由于母線的工廠標準化程度很高，故可通過采用標準構件做法來實現其安裝工藝，同時標準化構件也方便作為計量單位來輔助母線的工程量統計。具體解決方案為：暫時以與公司合作較多的供應商的母線產品作為樣板，制作BIM標準化母線構件庫，通過組合式構件建模來解決其工藝做法，同時通過計算公式來換算其長度等工程量信息。

    機械設備

    機電安裝中主要涉及到的設備有水泵類(給水泵、排污泵、循環泵)，水箱類，風機類(軸流風機、離心風機)，空調類(風機盤管、空氣處理機組、制冷機組)，消防類(消火栓箱/柜、滅火器)，電氣類。

    1、技術問題

    （1）機械設備需要統計的信息有設備型號、性能參數、設備尺寸等。統計數量相對簡單，主要問題是統計設備型號參數。

    （2）用Revit機械設備明細表統計設備，軟件自動統計出項目中所有的設備，不分專業類別。

    2、解決方案

    （1）需要收集大量的供應商設備產品手冊，以備深化設計選型參考。或物資部提供可參考廠家的產品信息。

    （2）通過明細表中過濾器功能，先給設備添加專業類別字段，然后再用過濾器功能設置過慮條件，生成不同專業類別的設備明細表。

    3、存在問題的應對策略

    機械設備的統計問題，主要來自信息來源不足，只要提供相應的或者可參考的設備信息，可以達到統計設備型號、性能參數、設備尺寸的目的。以上為Revit軟件算量過程中遇到的問題的匯總及對應問題的應對策略，但對于各專業、各部門對于BIM工程量信息的使用階段及需求各不相同。為了滿足這樣那樣的需求，所以在以上工程量統計信息時，為了能篩選出不同階段不同專業不同位置的工程量信息，建模時需要在樣板中集中設置各種構件的標示數據字段，比如：專業、樓層、位置信息等字段，在建模過程中（或者模型細化階段）通過錄入相關的工程信息后，均可以做到通過過濾器過濾標示字段信息（篩子）的方式來滿足不同的使用需求。
