這里，除了BIM，就是建筑相關干貨、工具、教程分享，小魚當的建筑BIM日志。
Revit的三種視圖復制方式有什么異同？
第一個【復制】
只是普通復制，把當前視圖中的所有模型幾何圖元（包含隱藏的），復制到新的視圖中，但新視圖中不包含原視圖中注釋、導入/鏈接的CAD圖
但不同步修改，原圖或復制新圖修改了都互不影響
第二個【帶細節復制】
完整復制，把原視圖中的所有圖元、注釋、導入的圖形都復制出來，一模一樣
也不同步修改，雖然一模一樣，但各自修改仍互補影響
第三個【復制作為相關】

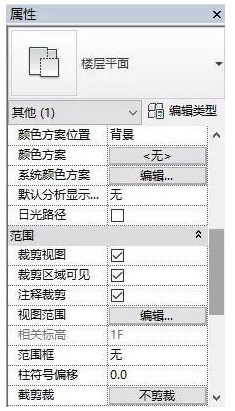

額外展開一層，完整復制，“子”視圖會顯示裁剪區域和注釋裁剪，用來控制顯示范圍的，且視圖之間都會同步修改
總結一下：
解釋完了是什么，那么，到底要怎么用呢？
復制
1.多專業協同工作時，不同專業間可視化設置的沖突問題
比如，給排水專業不想看電氣專業的圖形圖元，裝飾專業不想看暖通專業的
2.分區域/類型、分開注釋出圖
有時候你既要在同一組圖元上添加尺寸標注，又要在上面添加材質標記、文字的注釋，添加多了就很亂，有時候還要分開出圖，那就要復制出新的空視圖再進行新注釋了
帶細節的復制
想保留之前的注釋，而再加一些新注釋，也可以進行階段性的注釋備份
復制作為相關

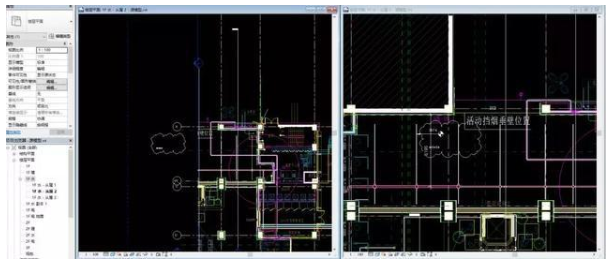

用注釋裁剪將尺寸、跨度較大的分區展示
對于一些比較大或比較長的視圖，在一張平面圖或者視圖上很難現實完全/同時顯示，可以通過視圖的從屬關系將需要展示的細節、注釋在出圖的時候可以全部展示出來
出圖的時候基本會用到
