在繪制屋頂的時候，如果出現有稍微偏差的時候，個別習慣移動編輯線，這種方法是不可取的，接下來為大家介紹一下這種方法的問題所在。

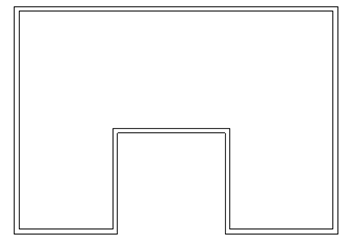

首先我們繪制幾面這樣的墻體，主要做測試用的。

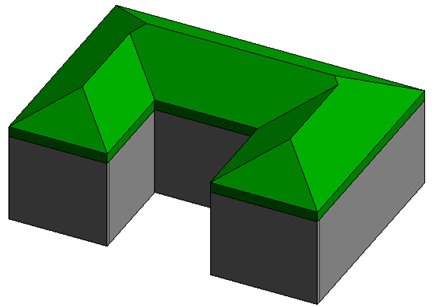

然后用拾取墻的命令為其添加屋頂，如圖

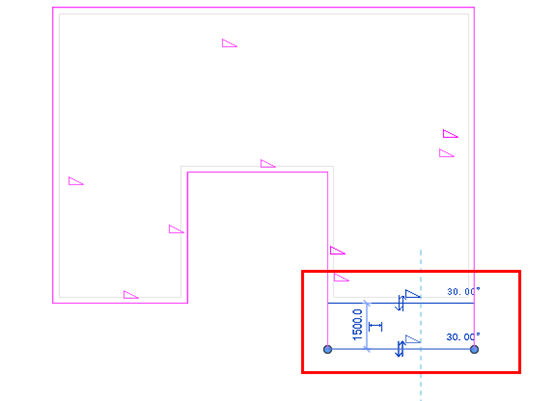

我們點擊屋頂，進行編輯，右側的我們采取往下拖動的方式。如圖

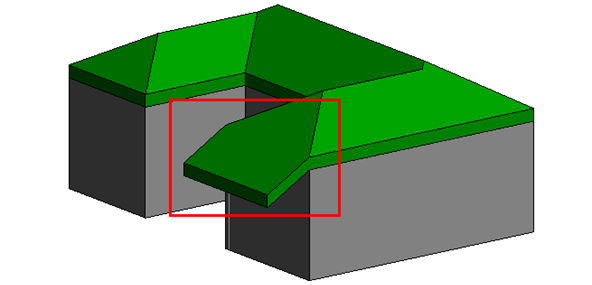

完成之后的效果如圖，原因在于，直接拖動，系統會默認為原來的坡度，所以在拖動的時候，屋頂屋檐會往下移動。

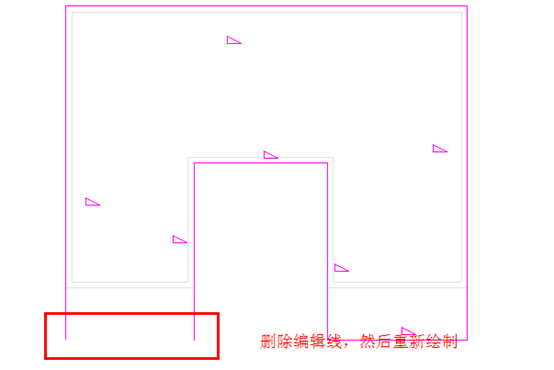

接下來，將左側的編輯線也往下移動，但區別的是拖動到正確位置后，將線刪掉，重新繪制，這時系統會默認為重新定義坡度，而不是沿著原來的坡度進行拉伸。如圖

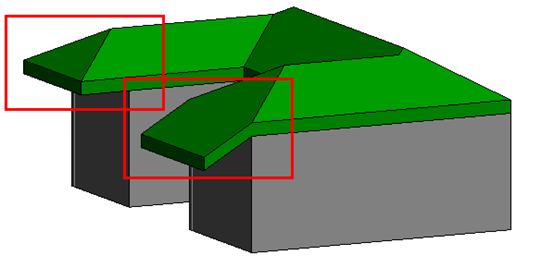

點擊完成之后，會明顯的看到兩種方法的結果。如圖
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
