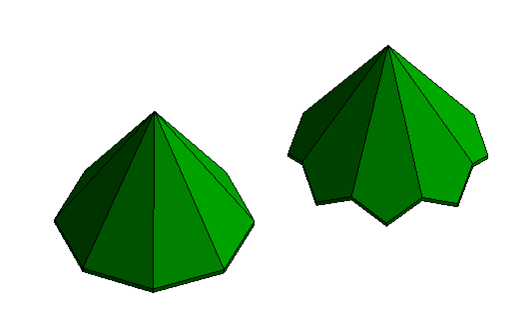

問題：進行屋頂設計時，有時需要?jiǎng)?chuàng)建多邊形尖頂屋頂，如何才能在Revit中快速準確的繪制如圖1所示的尖頂屋頂？
圖-1

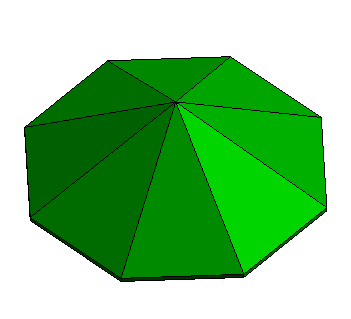

圖-2

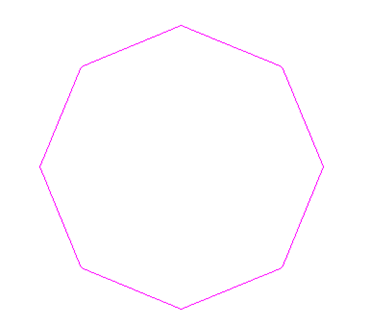

(1)點擊“構件”選項卡“屋頂”按鈕，在下拉菜單中選擇“跡線屋頂”，繪制如圖3所示平面輪廓。
圖-3

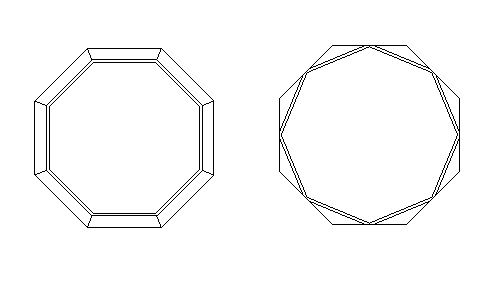

(2)添加坡度箭頭，如圖4所示，并設置箭頭、箭尾高度。
圖-4
(3)如上述操作，點擊完成即可創建尖頂八角屋頂，如圖5所示。
圖-5
(4)調整坡度箭頭的位置可創建更多形式的尖頂屋頂。
