1、三維斜屋頂
問題：某屋頂（如圖1）具有三維斜度，也就是說并不是相對于一個面傾斜，這時如果用"拉伸屋頂"來做，找不準定位的立面，應該如何創建此類屋頂呢？

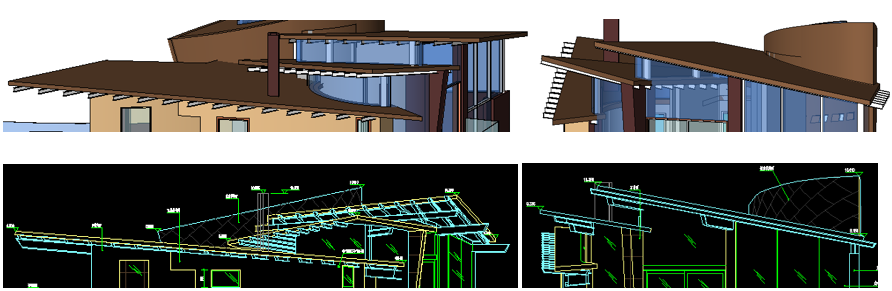

圖-1
用“跡線屋頂三點成面”命令，并取消定義坡度完成創建；找到坡屋頂上任意的三點標高，利用修改子圖元命令編輯屋頂；利用放置體量命令將體量放置在創建好的屋頂上，再利用面屋頂命令生成屋頂；最后用空心體量（內建屋頂體量）剪切出自己所需要的形狀。
2、屋頂上的工字鋼梁
問題：屋頂上的梁位于屋頂的下面，由于屋頂具有空間斜度，梁不好放置上去，該如何創建此鋼梁？
復制一個屋頂后把它變成玻璃斜窗，然后設置玻璃斜窗的類型屬性把幕墻嵌板設置為“空系統嵌板：空”，這樣在三維上就會只顯示豎挺，最后再把豎挺替換為所需要的就可以了，完成如（圖-2）所示。
圖-2
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
