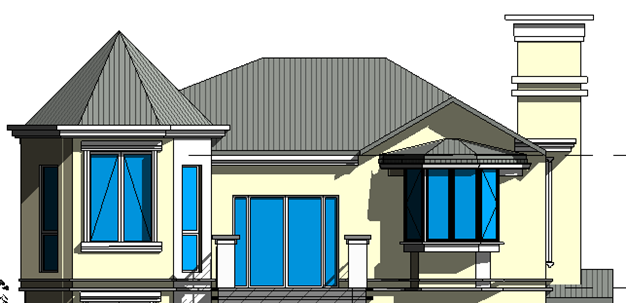

問題提出：如下圖所示的帶有八角形突出的屋頂應如何生成呢？
(1)首先我們繪制其它屋頂的輪廓線用跡線屋頂：

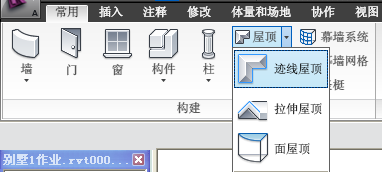

點擊常用工具欄屋頂邊的三角下拉按鈕——跡線屋頂。如下圖：
然后選擇進入我們需要繪制的相應的標高平面，用拾取墻來創建屋頂跡線。根據CAD原圖設置他的定義坡度和懸挑值。如下圖：

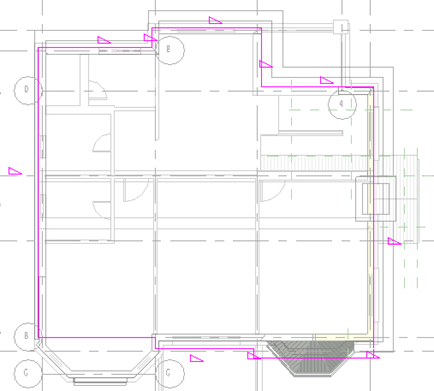

根據上面所說的繪制完成屋頂輪廓， 因為我們還要繪制八角屋頂所以我們可以把坡屋頂左下方稍微繪制長一些。如下圖：

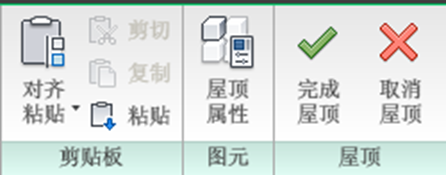

繪制完以后我們點擊完成屋頂，如下圖：
(2)我們開始繪制八角屋頂。

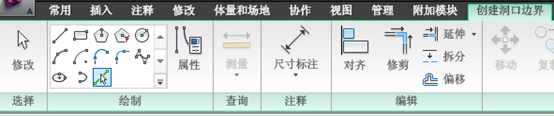

同樣按照上面所說選擇跡線屋頂來繪制。選擇用【多邊形】來繪制，因為我們繪制的是八角屋頂所以更改下面的邊數為8。如下圖：

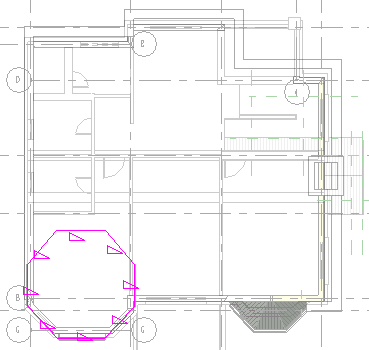

按照CAD原文件繪制出八角屋頂如下圖：

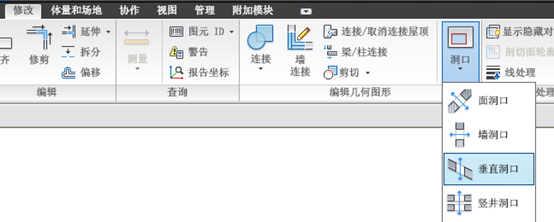

點擊完成屋頂，因為我們上面把坡屋頂畫長了一些所以我們可以對他進行開洞，點擊修改面板下洞口下拉三角按鈕選擇垂直洞口。如圖：
點擊坡屋頂進入繪圖模式。用拾取線命令如圖-1依次選擇兩邊所需要開洞的線如圖-2繪制一個閉合區域點擊刪除按鈕，這樣就刪除了我們在繪制坡屋頂時拉長的地方。
圖-1
圖-2

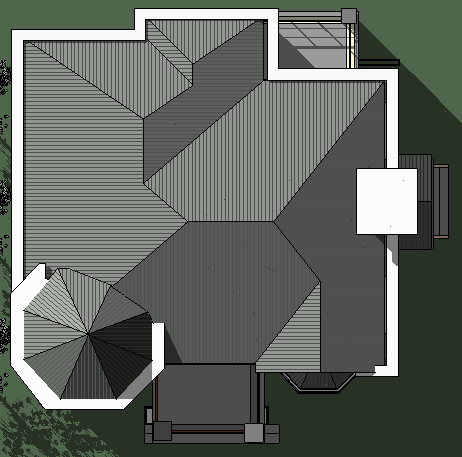

然后在點擊完成洞口。如圖：
這樣我們就完成了八角屋頂和坡屋頂的繪制連接。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
