問題：怎么才能把承重墻的平面顯示改為黑色實體填充？
如果希望承重墻體的平面顯示為黑色實體填充，除了逐一對設置墻體材質的方法實現還
可以通過視圖過濾器達到修改所有承重墻平面顯示的目的。

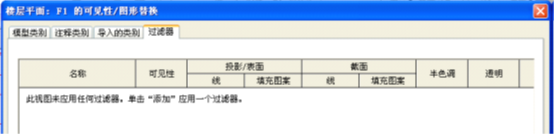

(1)在視圖中右鍵“視圖屬性”>“可見性/圖形替換”，在打開的“樓層平面F1 的可見性/圖形替換”對話框中切換到“過濾器”選項卡（如圖1所示）。
(2)單擊下方“編輯/新建”按鈕，在彈出的“過濾器”對話框單擊左上角“新建”按鈕，在彈出的“過濾器名稱”對話框中輸入過濾器名稱“剪力墻”，并按下圖設置：勾選類別“墻”前面的復選框，在“過濾條件”下拉列表中選擇“類型名稱”，條件為“包含”并在值的空格中輸入“剪”，即該過濾器將過濾出所有類型名稱包含“剪”字樣的墻體，確定后回到“樓層平面F1 的可見性/圖形替換”對話框中（如圖2所示）。
(3)單擊“添加”按鈕，在彈出的“添加過濾器”對話框中選擇剛剛創建的過濾器“剪力墻”并確定（如圖3所示）。
(4)單擊過濾器“剪力墻”的“截面填充圖案”下的按鈕，在彈出的“填充樣式圖形”對話框中修改填充圖案為“實體填充”。多次確定關閉多有對話框觀察平面視圖。實現所有承重墻的實體填充（如圖4所示）。
注意：此方法與修改墻體材質來實現平面實體填充相比，有所不同：材質的設置是對該圖元在所有視圖的顯示方式的修改，及墻體在所有視圖的截面均被修改為實體填充，而視圖過濾器的設置只是針對當前視圖的修改。
