【技術要點】如何在Revit中將普通墻與曲面墻的內壁連接？
問題：創建異形建筑時，為了達到如（圖-1）所示的效果，該如何操作？
圖-1
我們可以使用體量建模的方式來創建該類建筑，要點在于如何將幕墻與曲面墻的內壁連接。具體方法如下：
一、創建曲面墻：

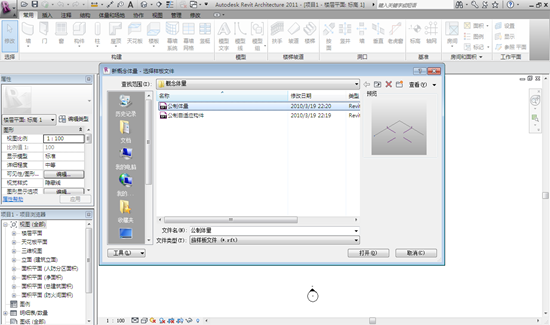

(1)新建概念體量，選擇公制體量作為族樣板文件打開。如（圖-2）所示：
圖-2

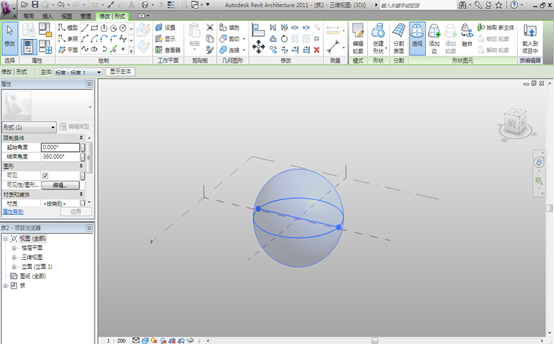

(2)搭建一個半徑為30M的實心球體，并單擊透視命令。如（圖-3）所示：
圖-3
(3)搭建一個半徑為25M的空心球體，與上面的實心球體同心。如（圖-4）所示：
注意：曲面墻的半徑即為25M
圖-4

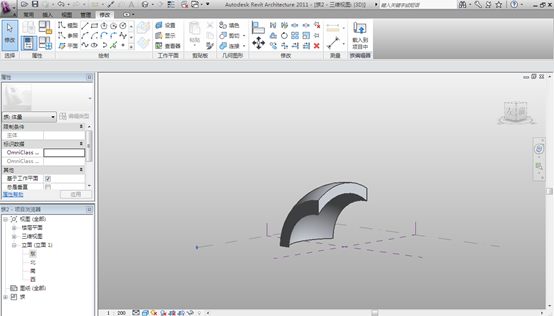

(4)再利用空心形狀命令，將球體剪切成曲面墻的形狀，如（圖-5）所示：
圖-5
至此，曲面墻的繪制結束?？奢d入項目中，拾取內壁做為曲面墻模型。
二、將普通墻與曲面墻內壁連接：
（1）創建直線的實心形狀，并將其移動至適當位置，調節高度，如（圖-6）所示：
圖-6

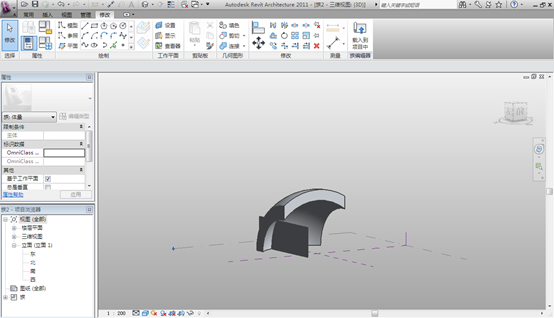

（2）用該實心形狀剪切曲面墻模型，完成普通墻與曲面墻的連接。如（圖-7）所示：
圖-7
（3）將體量載入項目，分別拾取實心球體內壁作為曲面墻，拾取長方形面作為幕墻，隱藏其他圖元，如（圖-8）所示：
至此，普通墻與球面墻的連接完成。
圖-8
三、利用此方法搭建項目的其他部分即可。
四、總結：
為什么要創建2個球體？因為實心球體的內部是無法剪切的，必須通過空心形狀才能讓幕墻與曲面墻剪切！
