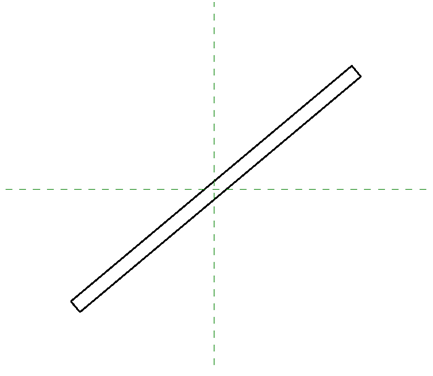

首先新建一個輪廓族如圖1-1, 尺寸根據需要自定

圖1-1

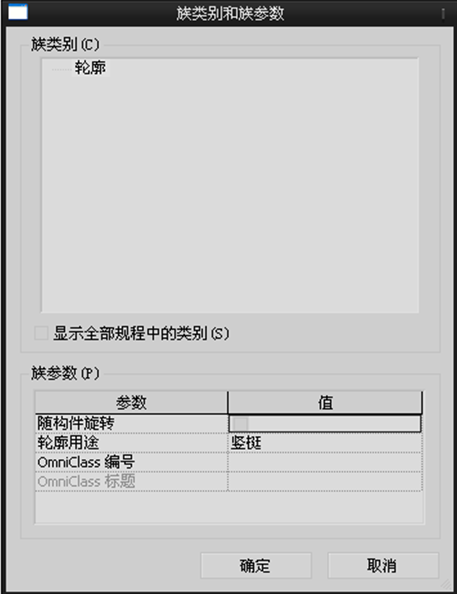

編輯新建族的類別輪廓類型修改為豎挺如圖1-2,

圖 1-2

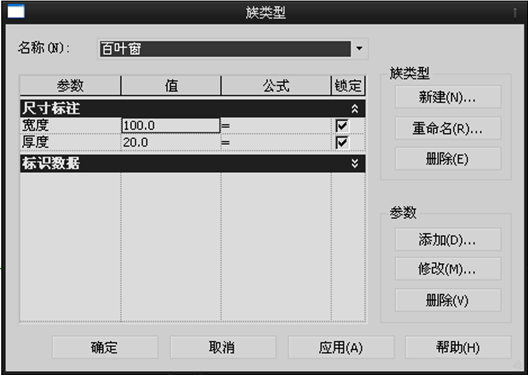

新建組類型命名百葉窗如圖1-3。然后將族載入到項目中。

圖1-3

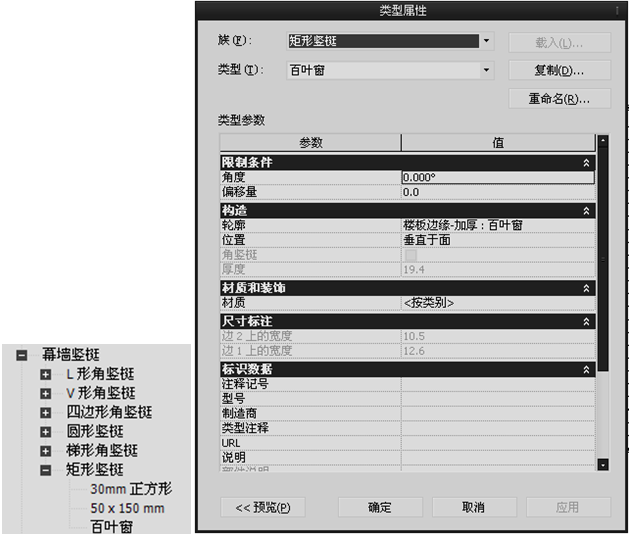

然后新建一個族類型為百葉窗如圖,修改其類型屬性輪廓改為百葉窗如圖1-4。

圖1-4

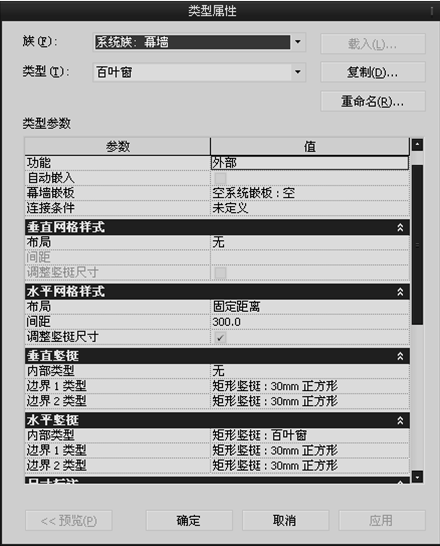

在項目中創建自己需要尺寸的幕墻修改其類型屬性首先復制新建一個類型為百葉窗,幕墻面板選擇空、垂直網格樣式布局選擇無、水平網格樣式布局選擇固定距離,具體距離根據需要自定,垂直豎挺 內部類型選擇無、水平豎挺內部類型選擇百葉窗,其他邊界類型根據需要自定,如圖1-5,創建成如圖1-6的百葉窗。

圖1-5

圖1-6
