【技術要點】如何繪制異形的樓板上的女兒墻。
隨著當今建筑業的快速發展，越來越多的異形建筑應運而生，使用傳統的樓板已經不能滿足需要，這時我們就需要使用Revit中比較特殊的命令來滿足需要。如圖。
類似于此類的樓板，如果想在樓板上添加女兒墻的話將是異常復雜的，此時我將介紹一種較笨但是個人認為比較快速的方法，就是將樓板復制（兩個樓板緊貼）如圖：

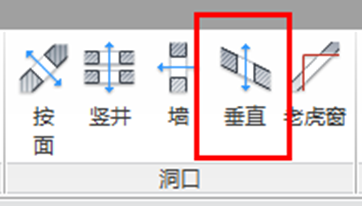

按照一般的方法，我們通常采用編輯樓板的方法來進行樓板的形狀的設計，但是異形樓板不支持此種方式，故我們采用豎井洞口的方式來進行樓板剪切。如圖：
選擇上面的樓板進行剪切，為方便剪切，使用拾取線的命令進行，選擇偏移數值，如圖：
按照邊緣線進行內偏移，如圖：
完成之后就可以創建沿著異形樓板形成的女兒墻。如圖所示：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
