問題：CAD圖紙導入進來了，現在我要按照CAD圖紙繪制墻體應該怎么話呢？

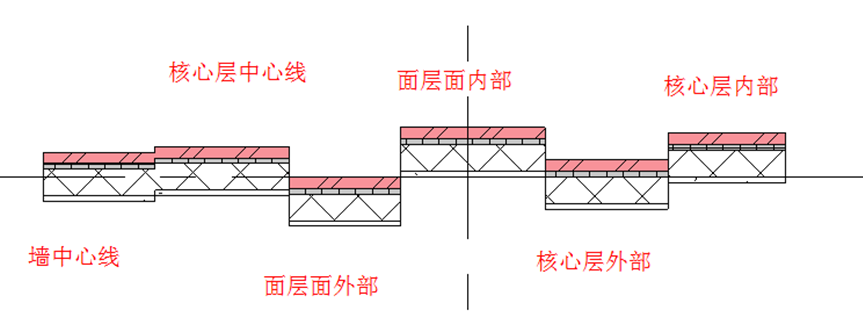

可能有些朋友會說按著軸網畫就好了啊，但是有些墻如果沒有在軸網之上呢？可能按著墻邊緣繪制后移動就好了。但是實際操作中可能會有些許的誤差，這些小錯誤往往會導致致命錯誤。在此我先和大家講解下墻體構造。如圖-1
圖-1

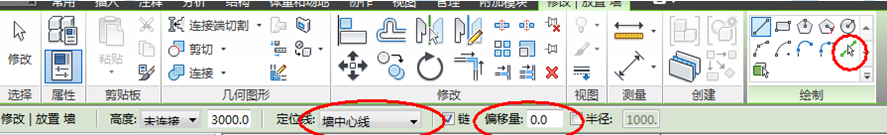

在Revit墻體繪制的時候一般默認為墻中心線，而系統有六種繪制方法如圖-2
圖-2
由于以上的原因，如果在繪制完墻體再編輯好核心層厚度與墻體總厚度的話，有可能會導致墻體發生移動，如圖-3 圖-4
圖-3
圖-4
為了防止這種現象的產生建議大家先設置好核心層厚度與墻體總厚度，并且在繪制過程中選擇“面層面 外部”或者“面層面 內部”來繪制，并且為了防止誤差的出現最好使用“修改”選項卡中“繪制”面板里的拾取線命令。亦或者在圖-5位置中選擇“墻中心線”并設置好偏移量后再選擇“拾取線”命令。這樣也能達到效果。
