【技術要點】revit繪制斜墻的方法
在revit系統墻中，我們只能接觸到垂直于地面的墻，下面介紹兩種繪制斜墻的方法
創建斜墻之前，我們?yōu)榱朔奖惚容^和做方法的整理，我們可在任意樓層繪制一面
系統墻，下面介紹方法
第一種，我們可以通過內建模型來創建
將族類型和類別定義為墻

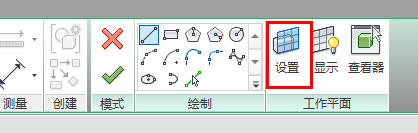

所有設置完成后，我們進行斜墻的繪制，首先我們要選擇一個工作平面，以保證繪制的規范性。

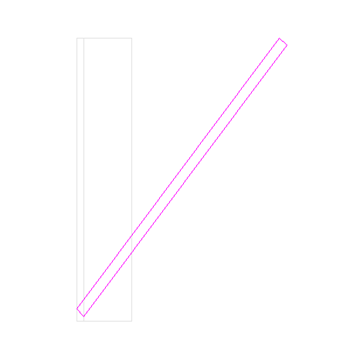

這時我們?yōu)榱朔奖惚容^，我們選取系統墻的側面為工作平面，并進行繪制，我們選擇拉伸命令的直線命令，繪制任意的長方形。如圖

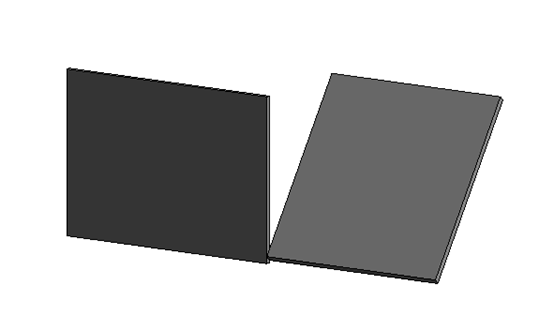

完成模型后如圖所示，斜墻就完成了。

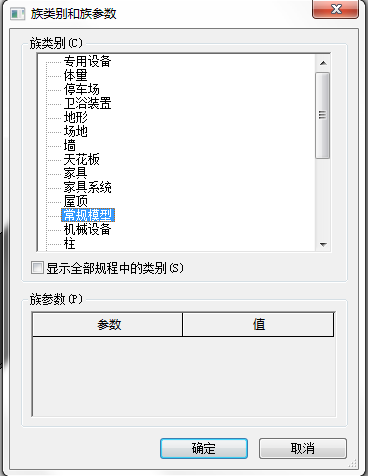

第二種，同樣用內建模型來繪制，區別于第一種的是我們將族類型和類別定義為常規模型

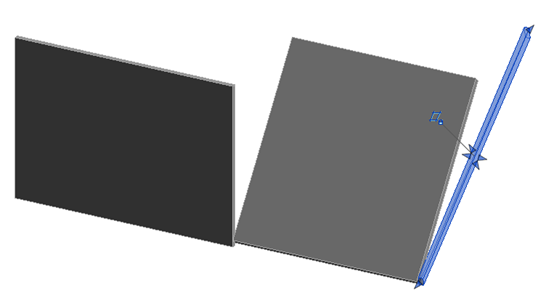

同樣的，我們要定義工作平面，同樣選取系統墻的側面為工作平面使用拉伸命令的直線命令繪制任意矩形來表示斜墻的輪廓，完成后如圖，

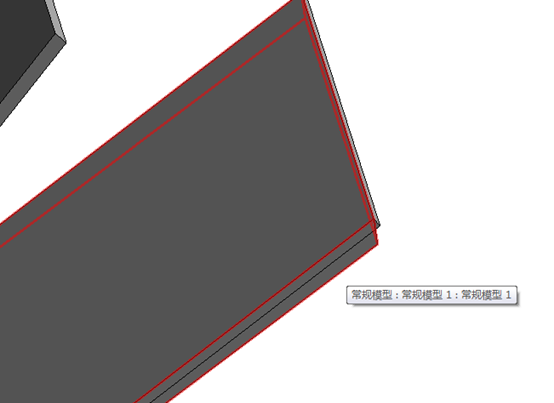

這種方法重點在于，我們使用的是常規模型的族類別來進行創建的，所以系統在統計的時候不會將此“斜墻”統計為墻，因此我們需要賦予它墻體的內容。
體量和場地選項卡，選擇面墻。

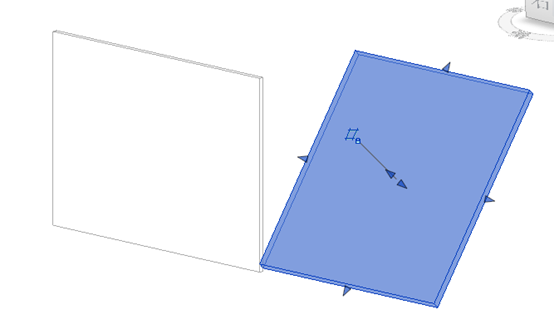

選擇用拾取面的方法來為剛繪制的斜墻添加。
最后將常規模型的模型刪除就可以了。
