    在安裝工程中管道和線管的尺寸相對來說要復雜一些，一般都需要根據對應材質表的公稱直徑來加工，這點在Revit中也是相同的。

    今天，我們就在前篇風管族的基礎上分享一下：管道標準管徑的變徑彎頭如何制作？

    1.修改類別和類型參數

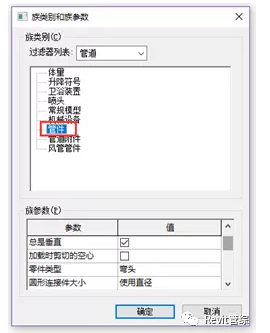

    打開制作的風管彎頭族，將類別改為“管件”，保證零件類型為彎頭，使用直徑：

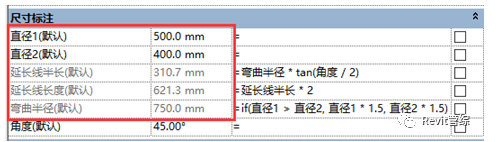

    由于風管用的風管尺寸，無法修改改為管道尺寸，因此需要全部刪除并重建：

    注意：如果尺寸設置為公共的長度，管件的單位則會受項目單位中公共規程中的長度單位設置的影響了。

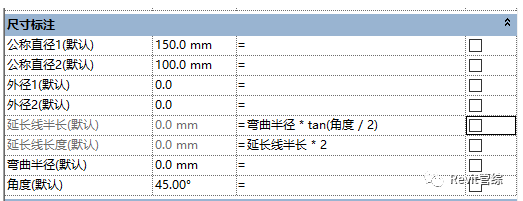

    接下來我們依次設置類型參數，原理請參照前篇的內容：

    1）添加7個管道尺寸實例參數，公稱直徑1、公稱直接2、外徑1、外徑2、延長線半長、延長線長度和彎曲半徑；

    2）公稱直徑1和公稱直徑2設置兩個不同大小的默認參數；

    3）延長線半長公式設置為：彎曲半徑*tan(角度/2)；

    4）延長線長度公式設置為：延長線半長*2；

    2.查表設置

    接下來就到了管道管件和風管管件區別最大的地方，查表環節了。

    導入和管道對應材質的彎頭尺寸表：

    我們可以新建一個Revit中文的機械樣板項目，打開其中的彎頭族，然后將Elbow–Generic（Generic即公制）的CSV表格導出，再導入到我們的族中使用。

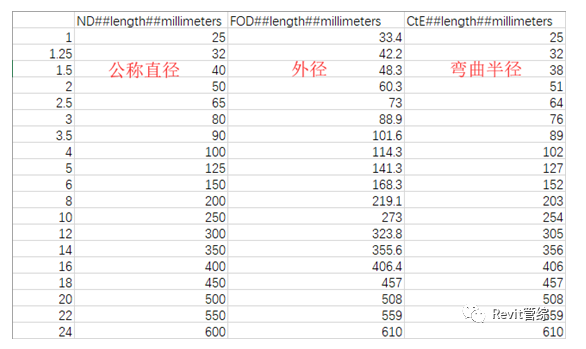

    表格中各列的意義如下：

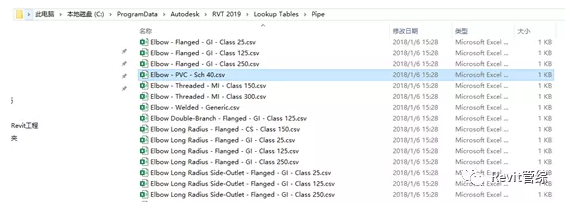

    Revit安裝時已經自帶了很多管道和線管的尺寸表，路徑如下：C:ProgramDataAutodeskRVT2019LookupTablesPipe

    注意：將RVT2019改成對應的Revit版本號。

    所有帶Elbow的尺寸表都是彎頭，但大多為英制的不能使用。

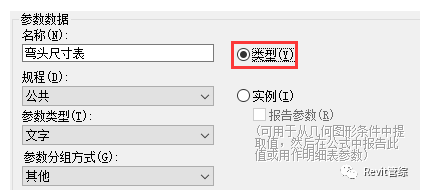

    新建文字類型參數“彎頭尺寸表”：

    將值設為剛才我們導入的表格名稱，如：Elbow-Generic：

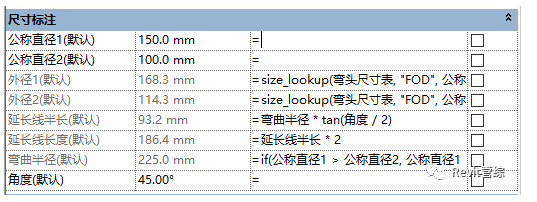

    外徑1公式設為：

    size_lookup(彎頭尺寸表,"FOD",公稱直徑1+10.4mm,公稱直徑1)；

    外徑2公式設為：

    size_lookup(彎頭尺寸表,"FOD",公稱直徑2+10.4mm,公稱直徑2)；

    彎曲半徑公式設為：

    if(外徑1>外徑2,size_lookup(彎頭尺寸表,"CtE",外徑1*1.1,公稱直徑1),size_lookup(彎頭尺寸表,"CtE",外徑2*1.1,公稱直徑2))。

    3.參數關聯

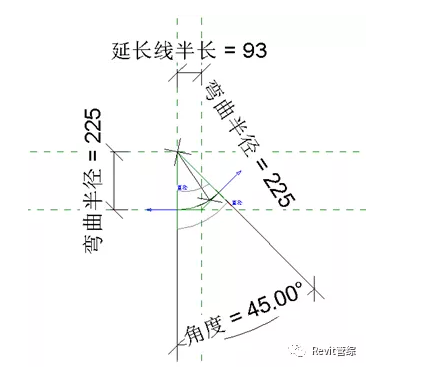

    1）首先將之前丟失的“彎曲半徑”和“延長線半長”參數與參照平面的標注關聯：

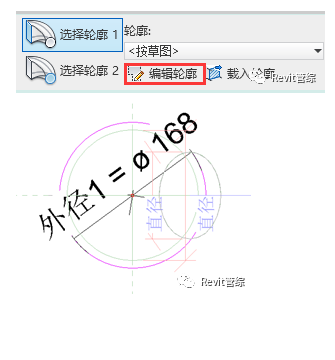

    2）再雙擊放樣融合模型，依次將“外徑1”和“外徑2”與“輪廓1”和“輪廓2”的直徑標注關聯：

    3)刪除原來的風管連接件，在兩側添加管道連接件，并將連接件系統分類改為管件。

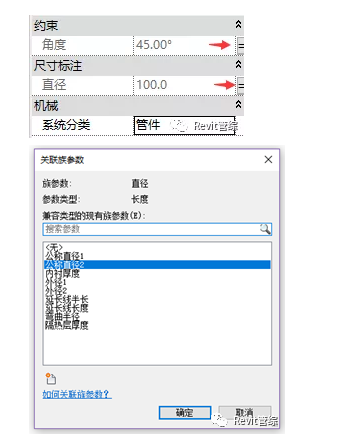

    輪廓1上的連接件直徑關聯“公稱直徑1”，角度關聯“角度”；

    輪廓2上的連接件直徑關聯“公稱直徑2”，角度關聯“角度”；

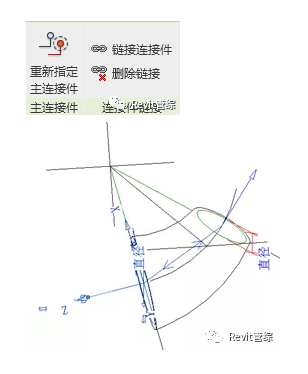

    4）最后再將兩個連接件鏈接起來就完成了。
