來源丨益埃畢教育

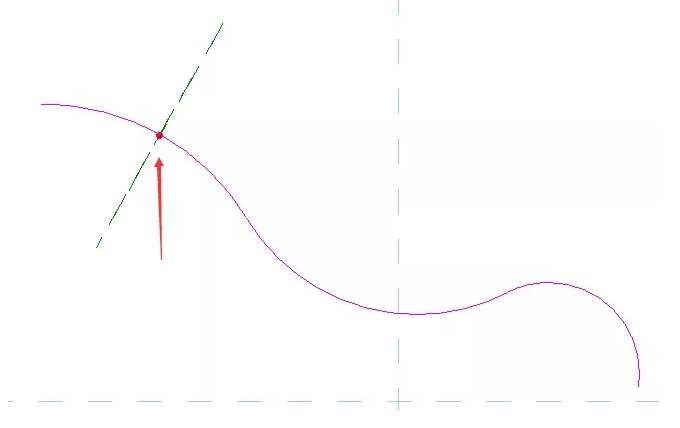

1、創建族時放樣命令由路徑及輪廓組成，輪廓與路徑成垂直關系。如下圖所示，當路徑較為曲折時，繪制輪廓較為不便。

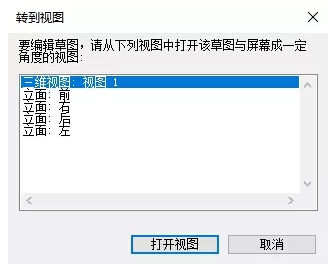

2、完成路徑創建輪廓時沒有一個平行于輪廓面的平面供使用，如圖所示。

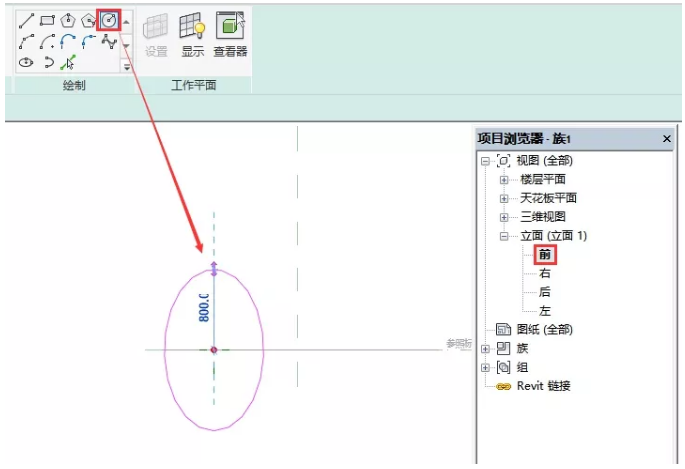

3、例如使用前立面視圖繪制輪廓，繪制圓形，在前視圖會有一定的變形，畫出來像個橢圓，如圖所示。

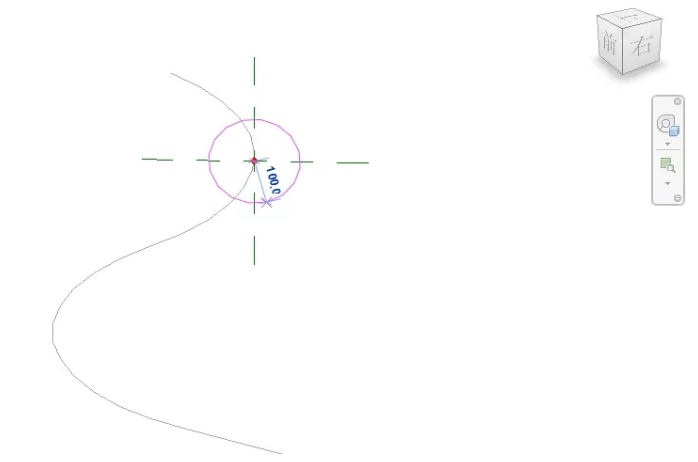

4、切換到三維視圖，與工作平面平行的面也同樣不好找，如圖所示。

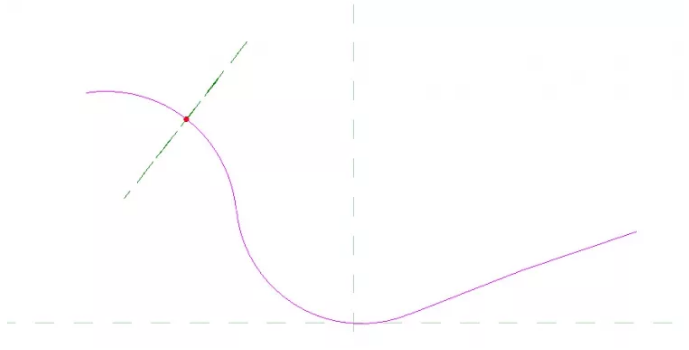

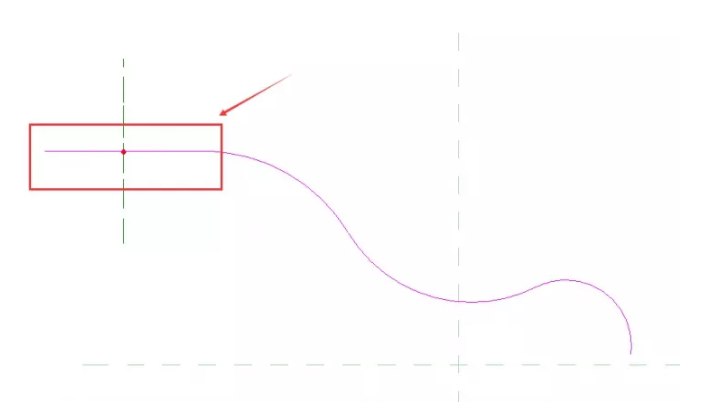

5、這里建議大家碰到這樣的情況，在繪制需要的路徑前，先繪制一個平行于現有平面的路徑，如圖所示。

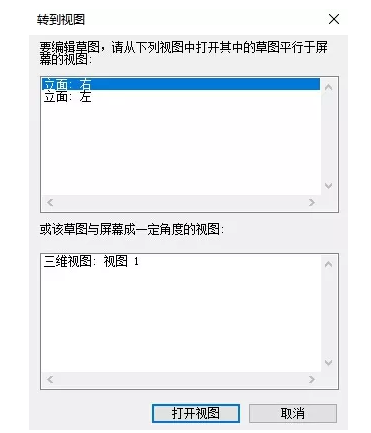

6、完成后再繪制輪廓，便可跳轉到與之垂直的平面，如圖所示。
7、創建對應輪廓，如圖所示。

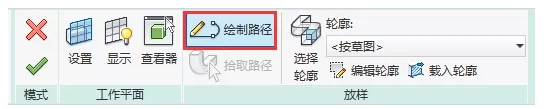

8、完成輪廓編輯后，先不要完成放樣命令，切換至“繪制路徑”，如圖所示。

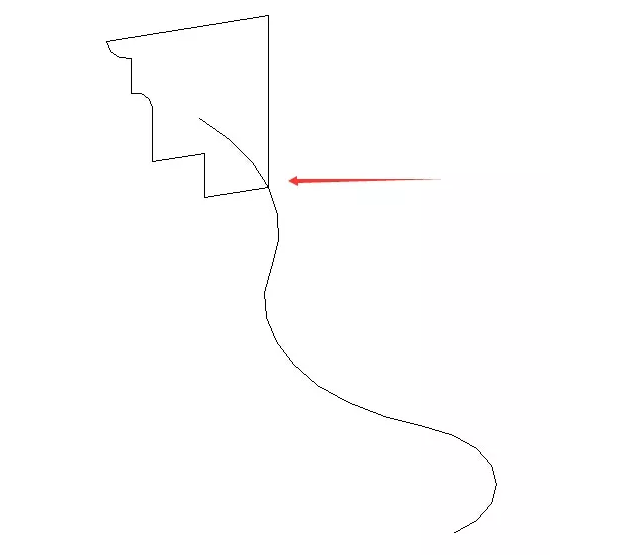

9、將第一根路徑去除，帶有輪廓的工作平面便會自動傳遞到下一根路徑上，之后完成放樣命令即可，如圖所示。
