1、如何利用revit創建墻的分離和附著來改變墻的形狀。
2、如何創建垂直復合墻。
舉的事一些不規則墻體和不規則的樓板，另外就是繪制一個上部參照面。
任選一個視角，東南西北。

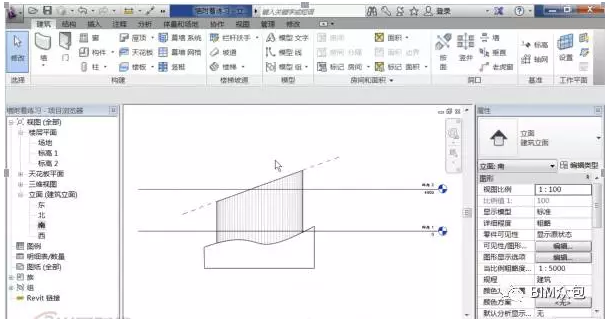

虛框選中圓形墻（實際是兩段圓弧組成），會出現修改墻選項，同時可以看到右上角的墻分離和附著命令選項。
選附著，上部或底部。直接點擊想要墻附著的對象就行。
最后3維視圖下的效果。
墻體分離，方法與附著一樣。
關于如何創建垂直復合墻體。
簡單就是說，如何創建一個墻體模板，該模板包含，裝飾線，散水，分隔縫等其他一些細部裝飾。傳統軟件可能是先把墻體建好后，在一項項加上去，似乎沒有整體創建，整體繪制。
還是在墻族類型，點編輯類型。
預覽模式下，創建。
載入族（族類型后綴.rfa）。
分隔縫也如此。
選好后，點確認。借助預覽工具，分隔縫在剖面圖下清晰可見。
然后就是確認，退出，繪制。
3、維視圖下，就可以看到繪制的垂直復合墻體了。是不是感覺比一般的算量軟件方便？
-END-
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
