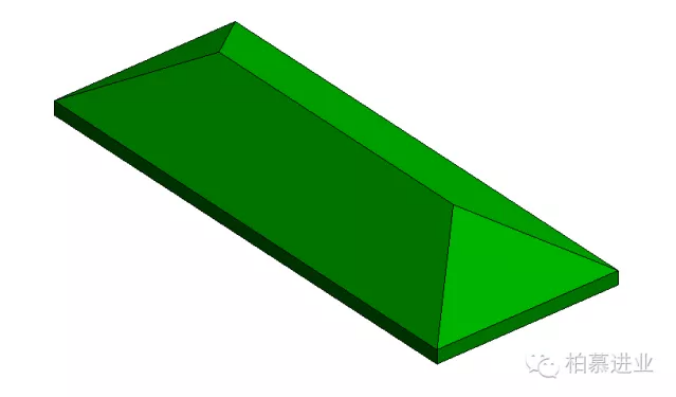

1）第一種，很簡單，只需將屋頂的系統類型改成玻璃斜窗即可如圖1；
圖1

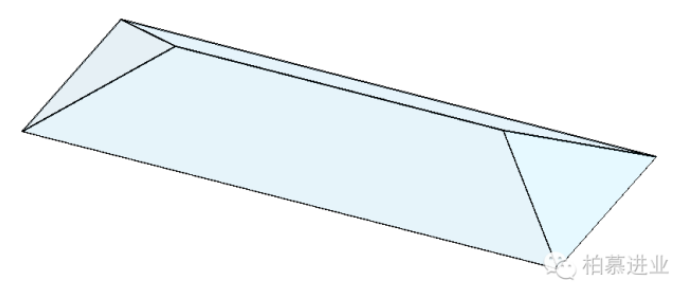

2）將族的類型改成玻璃斜窗即可完成想要的屋頂如圖2；
圖2

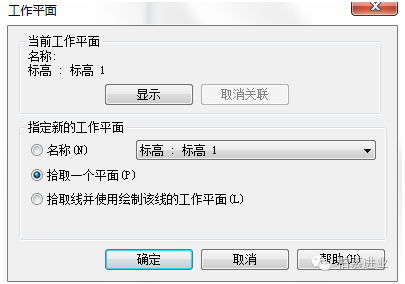

3）第二種，這種方法用到了內建體量，在此之前，需要繪制一條參照平面，這個根據項目設計的具體需要來繪制，沒有硬性要求。設置并拾取剛繪制的參照平面如圖3；
圖3

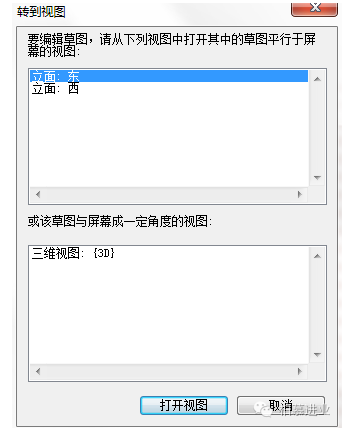

4）這時，系統會提示需要的視圖，根據需要進行選擇，并點擊確定，進入繪圖模式如圖4；
圖4

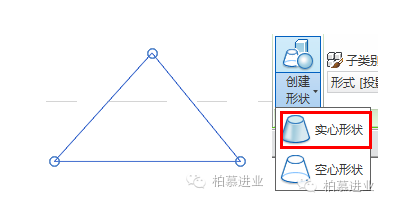

5）繪制需要的三角形，完成之后，選取整個三角形，在創建形狀中選擇實心形狀如圖5；
圖5

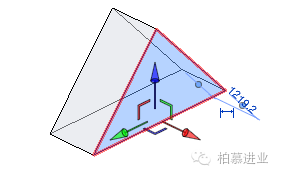

6）使用tab切換鍵選取要拉伸的面如圖6；
圖6

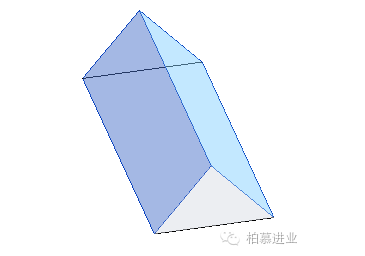

7）拉至需要的尺寸或設計要求如圖7；
圖7

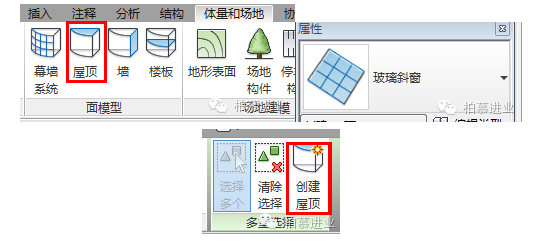

8）這時，使用體量和場地選項卡下面屋頂的命令，為體量面添加屋頂，選取的時候在屬性面板中選取玻璃斜窗，創建屋頂，最后刪除體量即可如圖8；
圖8
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
