    文章來源：廣筑BIM咨詢

    用revit創建中空夾膠玻璃幕墻嵌板族

    中空玻璃、夾膠玻璃、中空夾膠玻璃對于建筑設計師和幕墻專業人員、門窗安裝人員并不陌生，而非專業人員經常會混淆這幾種玻璃的概念。我們在使用Revit繪制玻璃幕墻時往往會忽略幕墻所使用的何種玻璃這個概念，通常會直接按照整塊實體玻璃進行繪制。為了遵循設計，我們可以創建幕墻嵌板族來滿足建模的需求。

    今天在這里介紹一下如何用revit創建中空夾膠玻璃幕墻嵌板族。

    知己知彼，方可百戰不怠，那么我們先來了解一下這幾種玻璃的構造。

    中空玻璃是由兩片或兩片以上的玻璃組合，玻璃與玻璃之間保持一定的間隔，間隔中是干燥的空氣，周邊用密封材料包裹，由此加工成中空玻璃。

    夾膠玻璃是由二層或多層平直玻璃（或熱彎玻璃）之間夾以PVB薄膜，經過高壓制成的高級安全玻璃。

    中空夾膠玻璃是中空玻璃的一種，是中空玻璃和夾膠玻璃的組合體。該玻璃在圖紙中通常會這樣表示，例

        TP8+1.52PVB+TP8+12A+TP10雙銀LOW-E超白中空夾膠鋼化玻璃

        它代表的含義是：8毫米鋼化玻璃+1.52PVB+8毫米鋼化玻璃+12AIR（中空空氣層厚度）+10毫米LOW-E鋼化玻璃

        即兩片8mm玻璃合成夾層玻璃,中間層為1.52mmPVB膠片,然后再與10mm鋼化玻璃（TP,Tempered,鋼化）合成中空玻璃,中間間隔12mm（A,Alternation,間隔）

        該玻璃公稱厚度就是39.52mm。

    創建步驟如下

    1、新建族——選擇公制幕墻嵌板

    2、選擇幾何圖形的創建方式

    （創建方式主要有：拉伸、融合、旋轉、放樣、放樣融合、空心形狀）

    由于該幾何圖形不存在彎曲、變截面等情況，因此只需要運用拉伸命令就可完成創建。

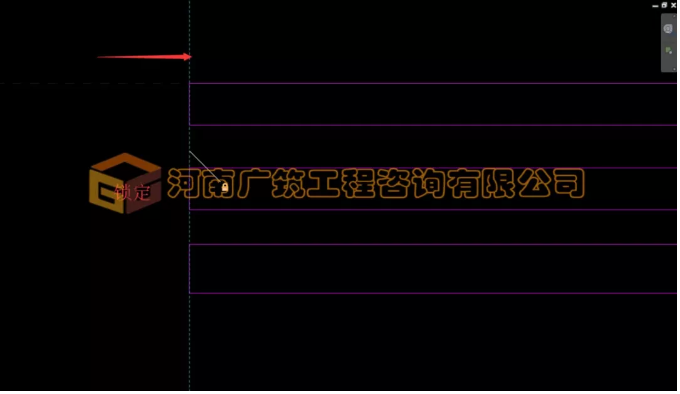

    利用拉伸，先創建里中外三層玻璃（注意必須鎖定）

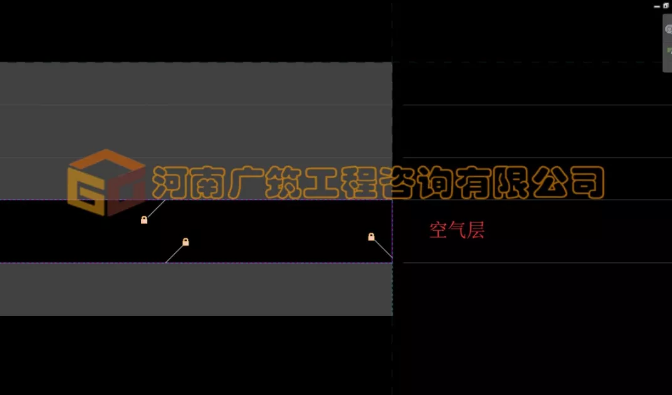

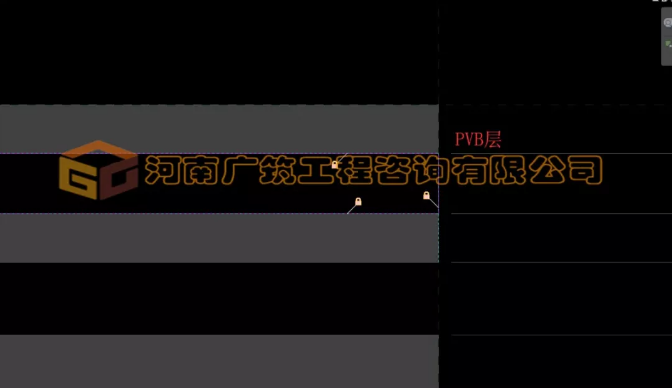

    3、同理利用拉伸創建空氣層及夾膠層

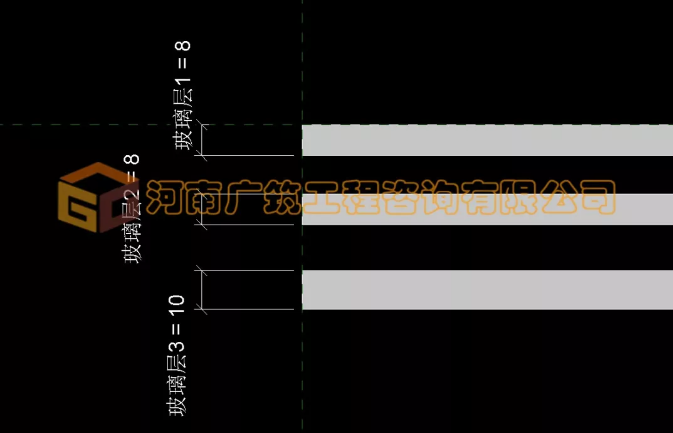

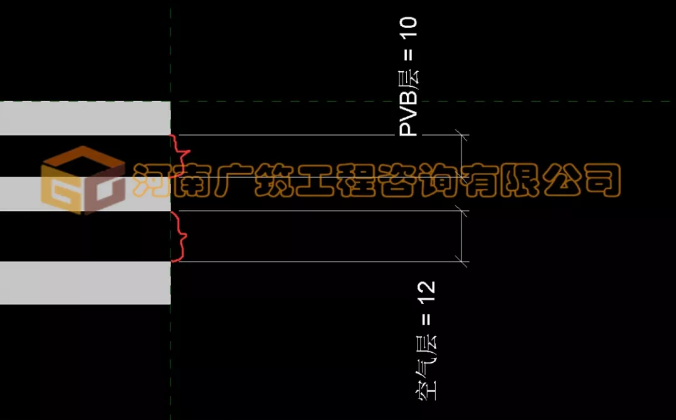

    4、添加相關參數

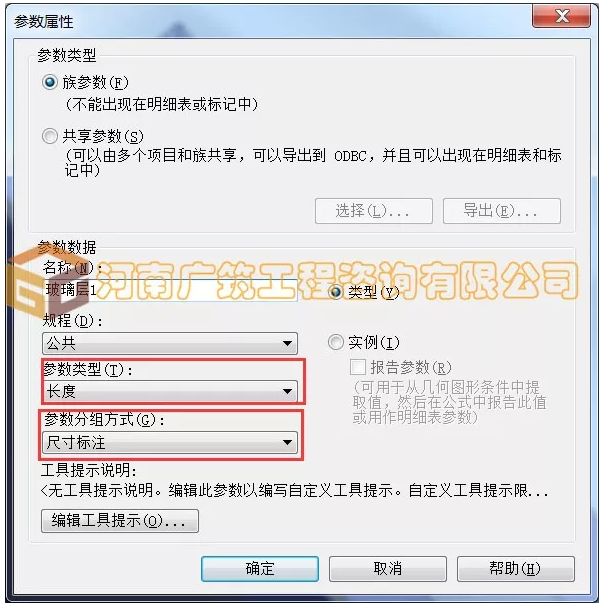

    為了實現對厚度的參數化控制，在這里我們要添加一個長度參數。

    材質的添加過程與尺寸的添加類似，軟件為我門提供了Autodesk材質庫，基本上滿足了我們對材質的需求。但如果材質的某些參數不符合我們的需求，也可以對其進行修改。為了不影響原有的材質，需要我們將其復制一個并重命名。

    這樣族的參數化就完成了，很簡單吧~

    5、在族里測試族參數驅動

    一般而言，剛做好族都存在各個方面的問題，需要對其進行各種測試來觀察是否能實現搭建模型的要求。

    單擊族類型，修改相關參數，測試族是否會發生相應變化。

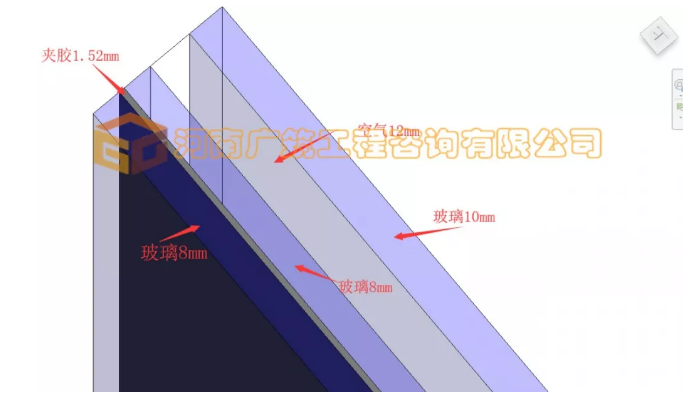

    6、最終效果

    7、載入項目

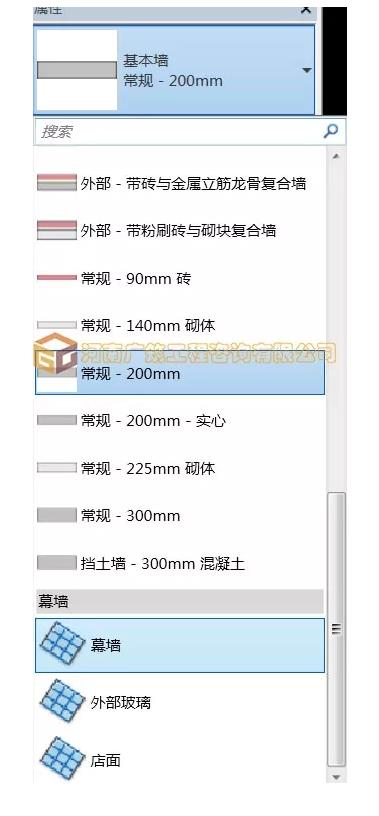

    （1）繪制幕墻

    在revit中，繪制幕墻的方法和繪制常規墻體的方法是一致的。

    （2）修改幕墻網格

    實際項目中，等分的幕墻網格很少，很多時候我們需要手動修改幕墻網格的距離，或者手動添加幕墻網格和豎梃：選擇幕墻網格（可點擊Tab鍵切換選擇），點開鎖標記，即可修改網格臨時尺寸（此時不能再次鎖定幕墻網格，否則會變回之前設置的等分間距）。

    （3）替換嵌板

    將鼠標放在要替換的幕墻嵌板邊沿，使用Tab鍵切換選擇幕墻中的嵌板（高亮?xí)r為選中，同時注意屏幕下方的狀態欄），選中幕墻嵌板后，點擊屬性框下拉菜單選擇要替換的嵌板。

    經過這幾步，一面簡單的中空夾膠玻璃幕墻就制作好了。
