今天以Revit工具為例,嘗試創建承插式腳手架的族模型。

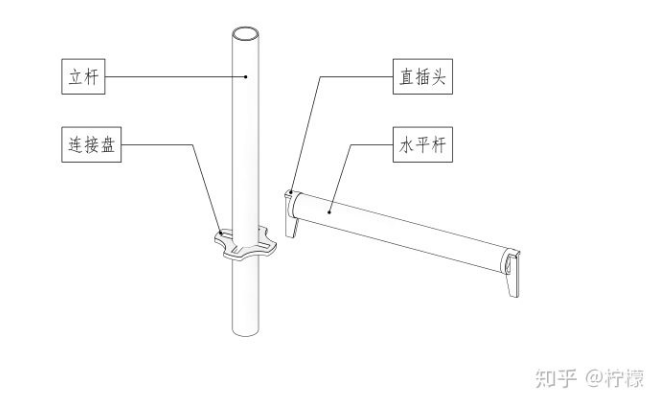

在我司的幾個項目現場,承插式腳手架用的較多,首先,我們參考規范T/CCIAT0003-2019中國建筑業協會團體標準《建筑承插型輪扣式模板支架安全技術規程》中承插式腳手架輪扣節點是由焊接于立桿的輪扣盤、水平桿的端插頭和插銷組成(下圖)。

1、首先創建立桿和連接盤,這個時候,你需要考慮是否需要做參數化,筆者在這里選擇了參數化,然后我們再將這兩個構件拆解,先創建最簡單的立桿。

2、新建族-常規模型-創建-拉伸-圓形
3、在這里我們需要創建兩個圓,才能達到我們需要的效果,并打開“圓中心標記可見”選項,將圓中心鎖定在參照平面上,并創建兩個參數“立桿外徑”和“立桿內徑”。最后點擊完成。

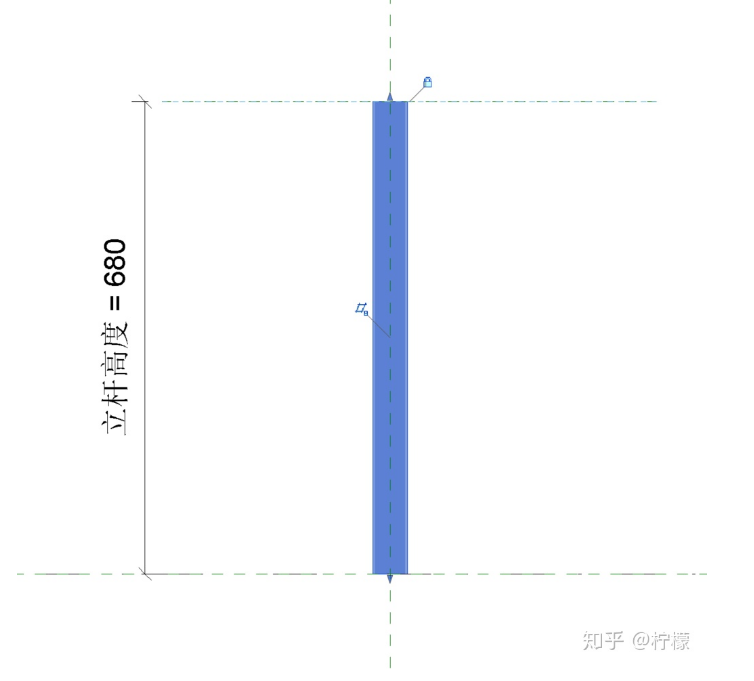

4、然后回到前立面視圖中,可以先做一條參照平面,并給一個高度參數“立桿高度”,將立桿模型拉伸至參照平面與之對齊并鎖定。

5、單擊“族類型”選項卡,新建參數“立桿壁厚”,讓其與立桿外徑和立桿內徑有所關聯。
接下來創建連接盤。
6、新建族-常規模型。接下來不要急著去拉伸,我們首先研究一下連接盤的結構,它與立桿是什么關系?

可以從照片中看出連接盤與立桿是緊密焊接的,因此連接盤的中心一定立桿。
7、將立桿先載入連接盤族模型中作為參考,連接盤的外輪廓是正方形,這是我們可以繪制

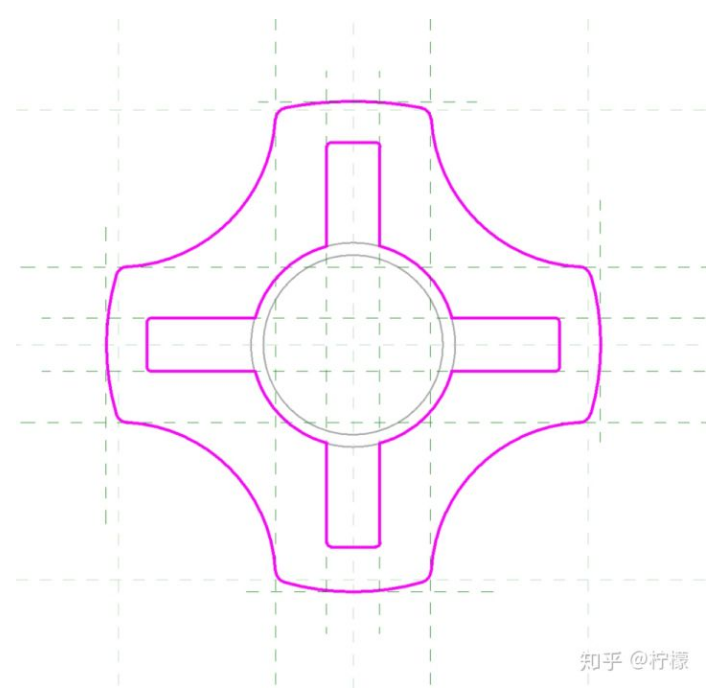

四條參照平面來確定連接盤的寬度,然后單擊創建-拉伸命令。

8、然后回到前立面視圖中確定連接盤的厚度并創建其參數。

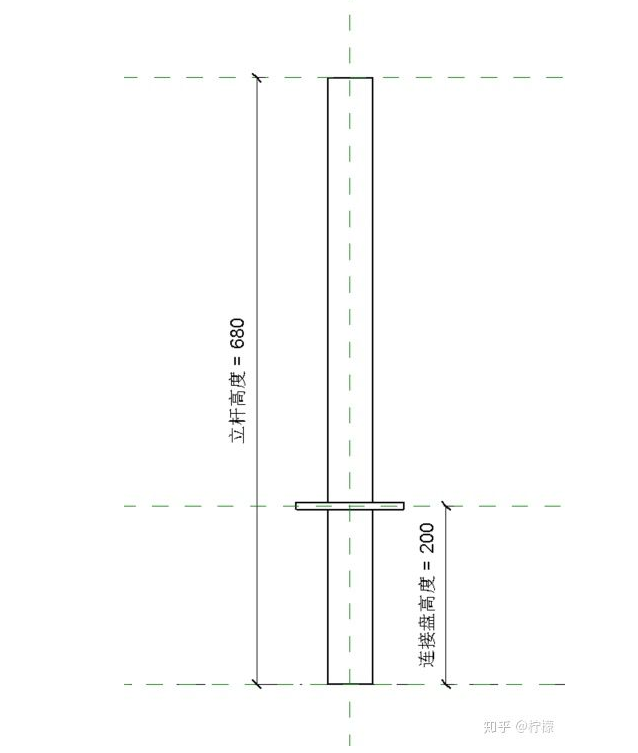

9、將連接盤族載入至立桿族模型中,并創建連接盤高度參數,將連接盤的中心與連接盤高度鎖定,保存文件名為“立桿+連接盤”。

接著創建水平桿+端插頭。

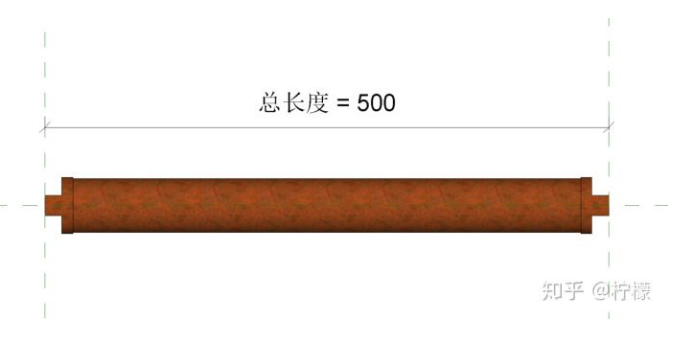

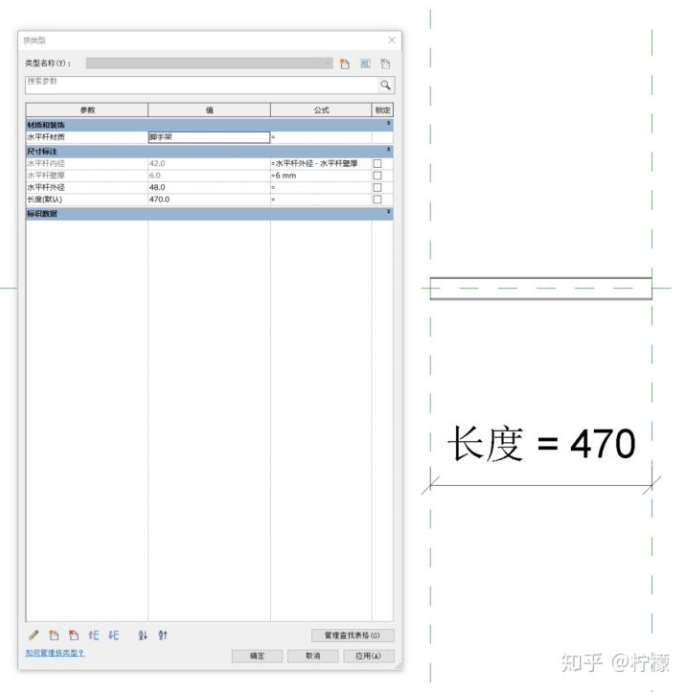

10、根據前面創建的立桿,同理創建水平桿,將立桿的高度參數改為水平桿的長度參數即可。

11、最后創建端插頭,新建族-常規模型。老規矩還是先研究一下端插頭的結構,它與水平桿的關系。

12、首先端插頭有兩部分組成,一個是跟水平桿連接的圓盤,另一個是跟圓盤連接的插頭
13、先進入到到左視圖創建圓盤,原理跟創建水平桿類似,不贅述。

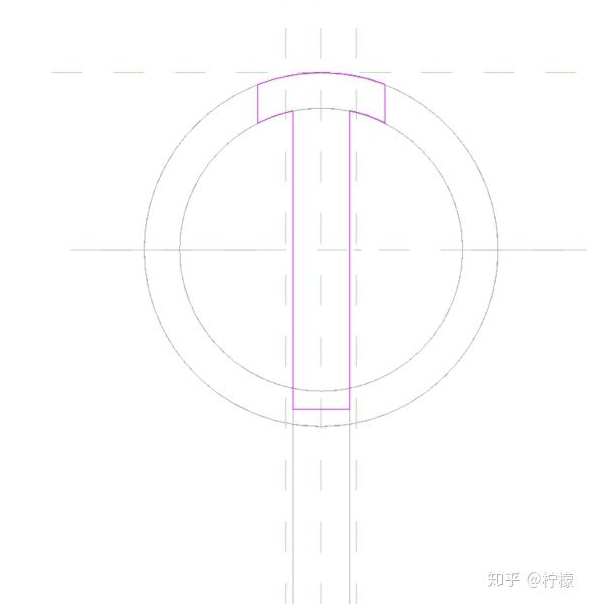

14、然后創建于圓盤連接的插頭,還是在左視圖中創建。

15、接著去到前立面視圖完善插頭的下半部分即可。

16、然后將端插頭載入至水平桿族中形成一個整體。

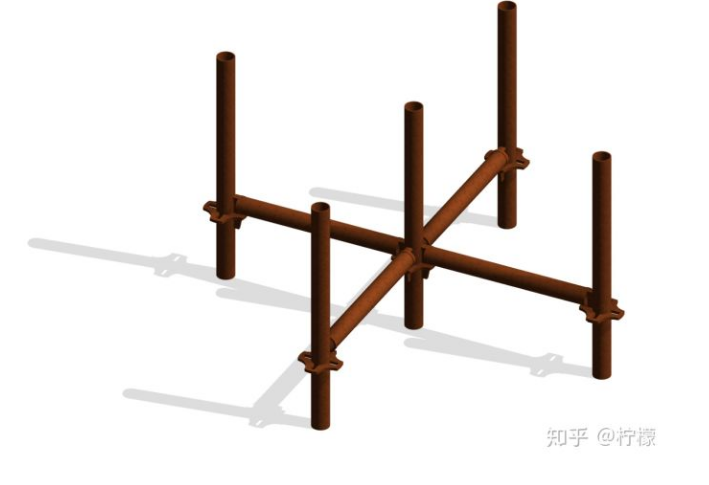

最后將兩個構件載入是項目文件中測試。最終效果如下
