1.新建概念體量族，如圖1

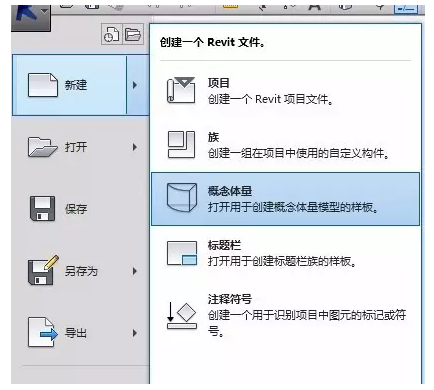

圖1新建體量族
2.創建任意形狀或任意面，同Tab鍵選取某個面，如圖2

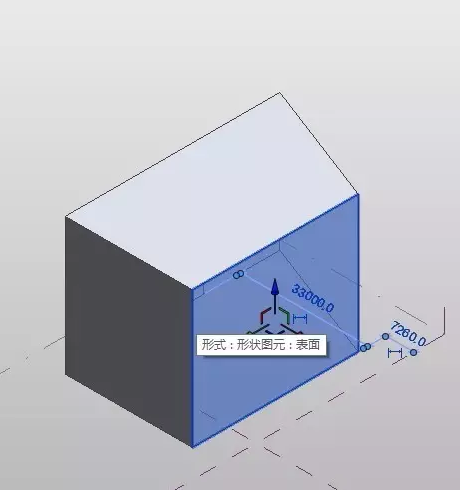

圖2選中體量的面
3.選擇功能區“修改>分割表面”命令，對選中的面進行分割，如圖3，設置其UV網格布局為無，如圖4

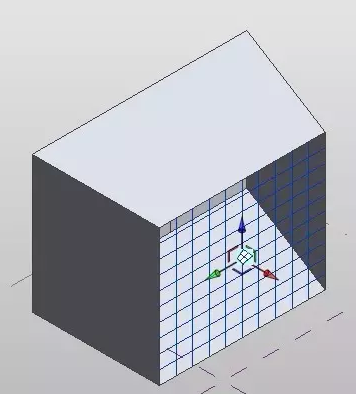

圖3分割表面

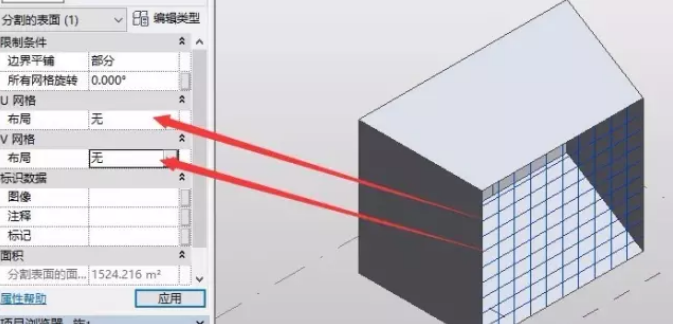

圖4取消UV網格
4.將如圖5所以的立面設置為工作平面

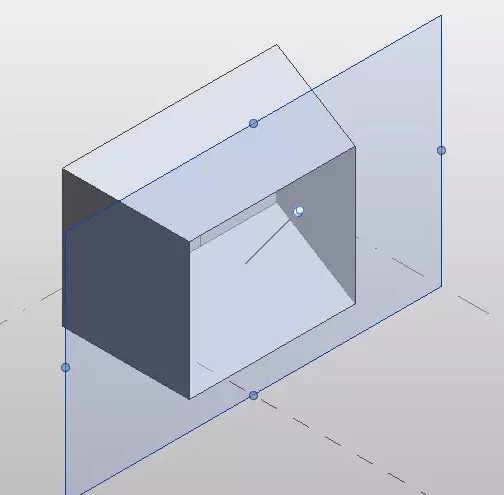

圖5設置工作平面
5.在設置的工作平面上繪制任意分割的直線，如圖6

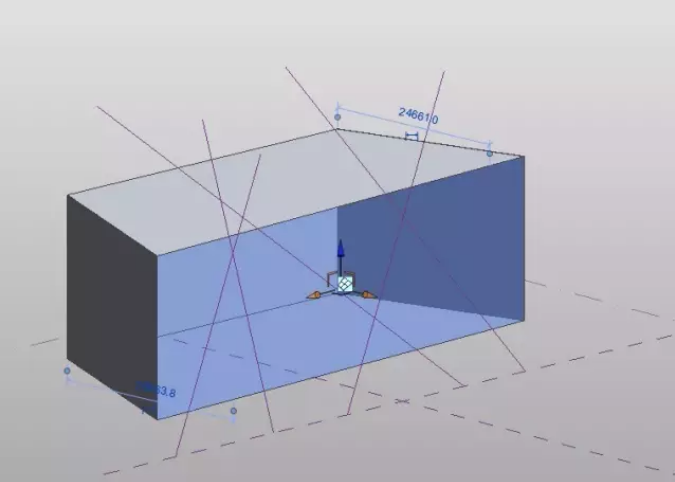

圖6繪制參照線
6.再次選中要分割的面，點擊功能區“修改>交點>交點”命令，如圖7，全選所畫直線，點擊“完成”按鈕，該表面就被任意分割成面的任意分割
圖7創建交點
7.對于分割好的表面，可以通過選擇幕墻填充圖案填充表面，如圖8，或是載入自適應嵌板族來填充表面
圖8幕墻填充圖案
