若要生成包含圖形信息的明細表,可以在模型中將圖像與圖元關聯。

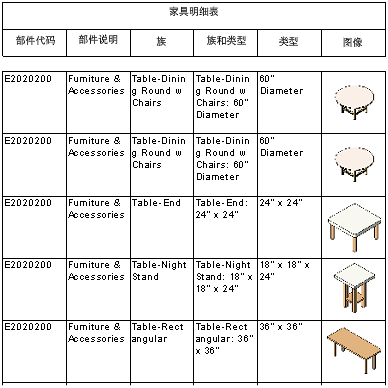

可與圖元相關聯的圖像包含導入到模型的圖像,以及通過將模型視圖(例如三維或渲染視圖)保存到項目所創建的圖像。 如果包含在明細表定義中,圖像會顯示在圖紙上放置的明細表視口中。 明細表視圖本身包含圖像名稱,而不是圖像。 以下示例顯示了圖紙上帶圖像的家具明細表。

對于系統族,例如墻、樓板和屋頂,可以編輯模型中圖元的“圖像和類型圖像”參數,以將圖像與實例或族類型相關聯。
對于可載入的族,編輯模型中的“圖像”屬性可以將圖像與可載入族的實例相關聯。 若要更改與族類型關聯的圖像,必須在“族編輯器”中打開該族,編輯族的“類型圖像”屬性,然后將族重新載入到模型中。
對于鋼筋形狀族,可在“族編輯器”中打開該族,修改“鋼筋形狀參數”對話框(族類型)中的“形狀圖像”類型屬性并重新加載族來管理與族關聯的圖像。 “形狀圖像”屬性與鋼筋形狀組關聯。 更改模型中鋼筋圖元的指定形狀,也會更改“形狀圖像”。
“圖像”和“類型圖像”屬性歸類在“屬性”選項板和“類型屬性”對話框的“標識數據”下。 “形狀圖像”歸類在“構造”下。
