使用“顯示隱藏線(按圖元)”工具顯示當前視圖中被其他圖元遮擋的模型圖元和詳圖圖元。
“顯示隱藏線(按圖元)”工具提供了當前視圖中各個圖元的圖形顯示替換。 可以在包含“隱藏線”子類別的圖元上使用該工具。
注： “顯示隱藏線(按圖元)”工具不適用于：
透視圖。
“顯示隱藏線”視圖參數設置為“全部”或“無”的視圖。 （必須設置為<按規程>。）
鏈接模型中的圖元
“規程”參數設置為“電氣”、“機械”或“管道”的視圖。

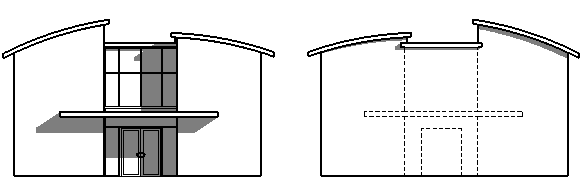

例如，假設在南立面視圖中有一個入口，而您希望在北立面視圖中使用隱藏線顯示該入口的輪廓。
打開一個您要在其中顯示被遮擋圖元隱藏線的視圖。
（如有需要）若要在“屬性”選項板中顯示視圖屬性，在視圖的空白區域單擊鼠標右鍵，然后單擊“屬性”。
在“屬性”選項板上，對于“顯示隱藏線”，選擇“<按規程>”。
注： 只有在“顯示隱藏線”視圖參數設置為“<按規程>”時，使用“顯示隱藏線(按圖元)”工具指定的隱藏線才會顯示。
在視圖控制欄上，單擊“視覺樣式: 線框”。
線框樣式允許您選擇要顯示的隱藏圖元。
單擊“視圖”選項卡
“圖形”面板
（顯示隱藏線(按圖元)）。（可選）若要顯示多個圖元的隱藏線，請在“選項欄”上選擇“多重選擇”。
選擇隱藏了另一個圖元的圖元。
選擇一個或多個被遮擋的圖元。
在視圖控制欄上的“視覺樣式”中，選擇除“線框”以外的其他樣式。
這些圖元被遮擋的邊和線將顯示為隱藏線。
（可選）若要反轉此工具的效果，請將視覺樣式修改為“線框”，然后單擊“視圖”選項卡
“圖形”面板
（刪除隱藏線(按圖元)）。接下來，選擇將會隱藏被遮擋圖元的圖元，再選擇被遮擋的圖元，然后重新修改視覺樣式。
單擊“修改”，以便退出“隱藏線”工具。
若要更改用于在項目中顯示隱藏線的樣式，請使用“對象樣式”對話框。
若要更改僅用于在該視圖中顯示隱藏線的樣式，請使用“可見性/圖形”對話框。
示例：顯示詳圖構件的隱藏線
以下示例說明了使用“顯示隱藏線(按圖元)”后，再選擇 4x6 螺栓和螺釘后的結果。 此時顯示了一個螺釘?shù)碾[藏線，而第二個螺釘?shù)木€被遮擋。
注： 對象的順序必須正確。 無法隱藏 4x6 螺栓頂部的螺釘?shù)木€。 為了隱藏螺釘，首先必須將螺釘置于 4x6 螺栓的后面。 要將螺釘顯示為隱藏線，請選擇 4x6 螺栓，然后選擇相應的螺釘。
