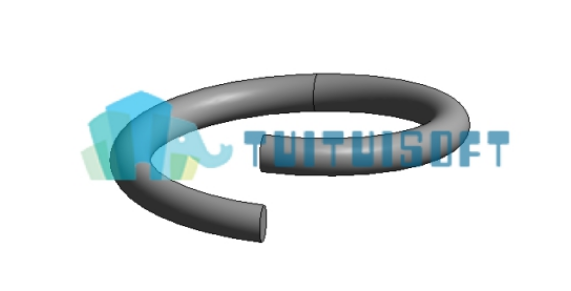

（1）新建“公制常規模型”的族文件，點擊“創建”選項卡→“形狀”面板中→“放樣融合”命令，點擊“繪制路徑”命令，點擊“圓心—端點弧”命令。繪制一個半徑400mm，角度180°的弧長。點擊“√”完成路徑繪制。（圖1）
圖1
（2）點擊“選擇輪廓1”命令，接著點擊“編輯輪廓”，點擊“打開視圖”按鈕。在輪廓1的截面處，繪制一個半徑50mm的圓，點擊“√”完成輪廓1的繪制，點擊“選擇輪廓2”，接著點擊“編輯輪廓”命令。在輪廓2的截面處，繪制一個圓心距截面中心高100mm的半徑50mm的圓。點擊“√”完成輪廓2的繪制。（圖2）
圖2

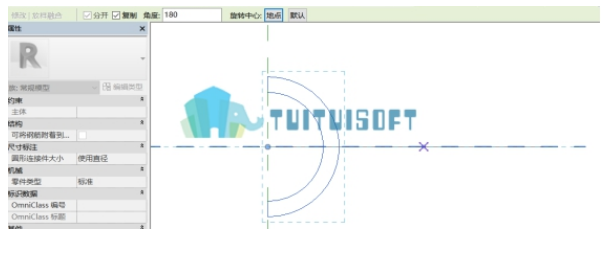

（3）點擊“√”完成繪制，點擊項目瀏覽器下的樓層平面的“參照標高”，進入平面視圖，點擊剛剛創建的模型，點擊“修改”面板中→“旋轉”命令，勾選“復制”命令，點擊“地點”命令，將地點改為兩個參照平面的交點也就是中心，在角度一欄輸入“180”并按回車鍵。（圖3）
圖3

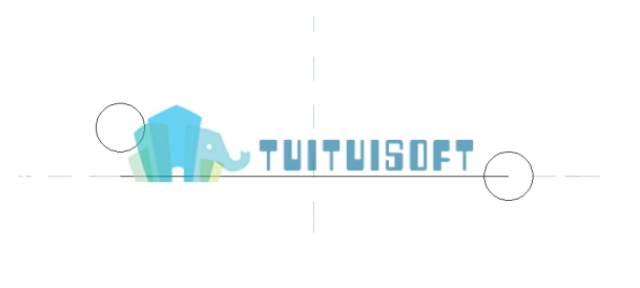

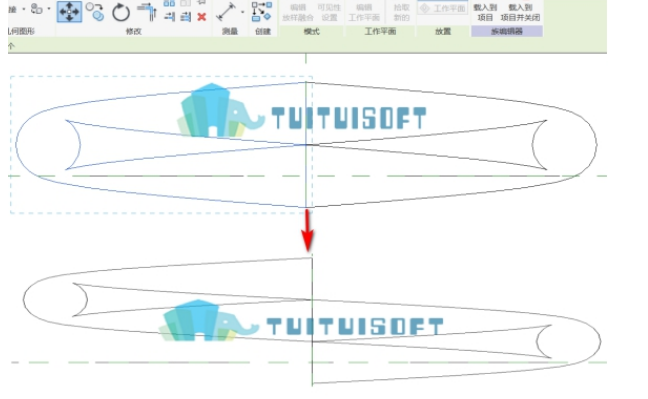

（4）點擊項目瀏覽器下的立面，雙擊“前”，進入前立面視圖，點擊剛剛復制的模型，點擊“修改”面板中→“移動”命令。將模型和向上移動。（圖4、圖5）
圖4
圖5
（5）重復上述的（3）、（4）、步驟，也就是復制移動就能得到一個完整的彈簧。（圖6）
圖6
