一、命令概述
一種分隔承重構件。樓板層中的承重部分，它將房屋垂直方向分隔為若干層，并把人和家具等豎向荷載及樓板自重通過墻體、梁或柱傳給基礎。樓板是基于標高，通過拾取墻或者使用“線”工具繪制樓板邊界而創建的。
二、使用技巧
1、樓板的構造設置
（1）位置：“建筑”選項卡→“構建”面板→“樓板”命令

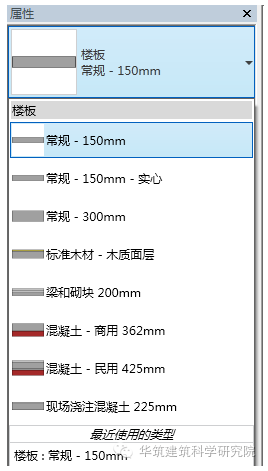

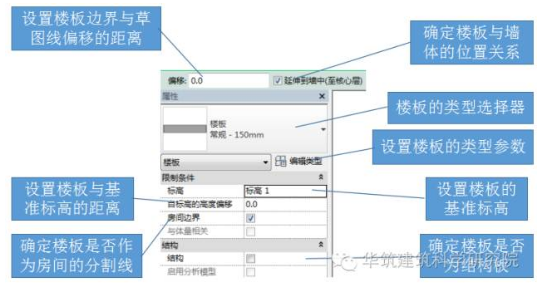

（2）選擇樓板的類型：
▲圖一

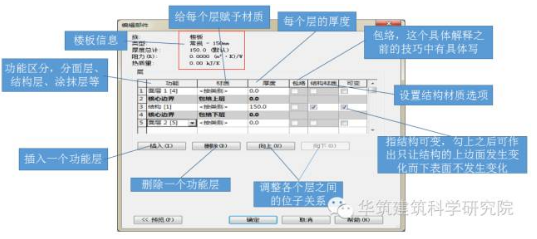

（3）建筑樓板構造設置：在樓板屬性對話框中單擊編輯類型，打開“編輯部件”對話框，系統默認的樓板已有功能只有結構一部分，在此基礎上可插入其他的功能結構層，以完善其結構構造。
▲圖2
（4）插入新的層級：單擊功能區前段的序號，這時該行出于全部被選擇的狀態，再次單擊下邊的“插入”按鈕，這時選擇上方會出現新的添加行。
▲圖3

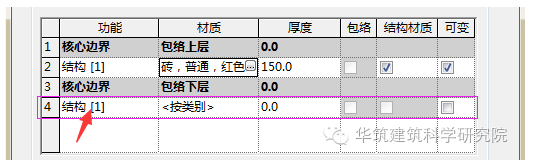

（5）新層級功能類型選擇：單擊功能塊下的“結構[1]”單擊后面的下拉按鈕，在彈出的功能類型中選擇功能類型。
▲圖4

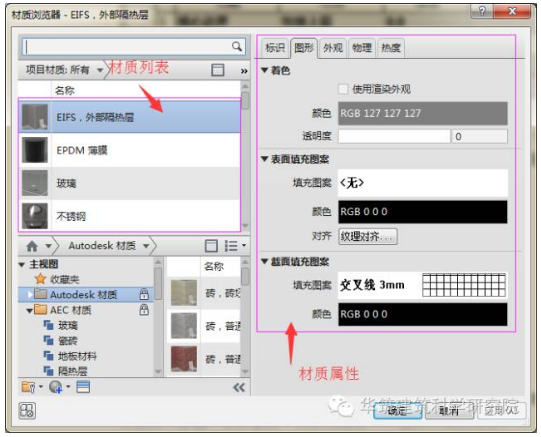

（6）新層級材質添加：在功能添加完成后，需要對每一項功能賦予相應的材質。單擊材質后面的按鈕，在彈出的“材質瀏覽器”中選擇所需的材質。
▲圖5
材質添加完成后在每一項功能后面的厚度框中輸入相應的數據即可，所有厚度值都輸入完成后，在“墻體信息厚度總計”一項就會顯示當前墻體的總厚度值。單擊“確定”完成樓板構造設置。
2、樓板的創建
（1）設置繪制平面：樓板是基于某標高而繪制的，在項目瀏覽器樓層平面目錄下雙擊樓層標高，進入到對應的樓層平面。
（2）設置樓板參數：樓板的參數設置也包括類型屬性和實例屬性的設置，其中主要的參數有樓板的材質、厚度、功能以及自然標高偏移值等。
▲圖6

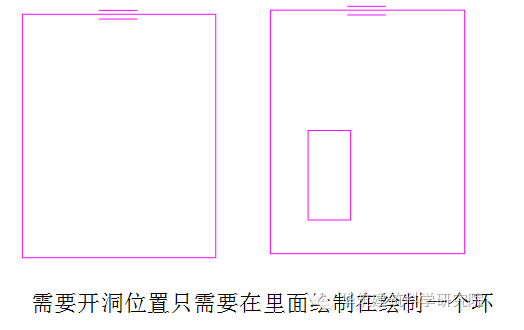

（3）繪制邊界：在繪制面板上選取繪制的工具和命令，在繪圖區域繪制樓板的邊界線，需要注意的是樓板的邊界必須是閉合環。
▲圖7
（4）設置坡度箭頭:當樓板存在一定坡度時，可繪制坡度箭頭。選擇坡度箭頭，在其實例屬性中設置相應的參數。需要注意的是一塊樓板只能有一個坡度箭頭。
▲圖8

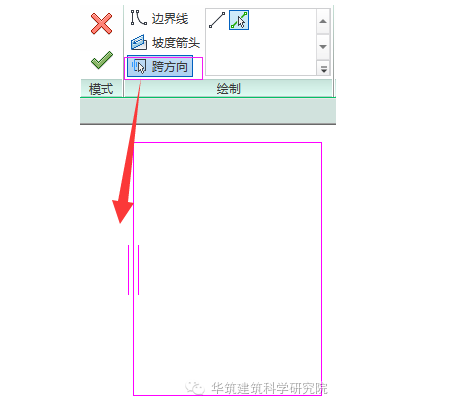

（5）設置樓板跨方向：通過使用該樓板跨方向可更改鋼面板的方向。只需點擊跨方向然后再在草圖中點選你要設置跨方向的線即可。
▲圖9
所有參數設置完成后單擊上面的對勾即可。
三、案例應用

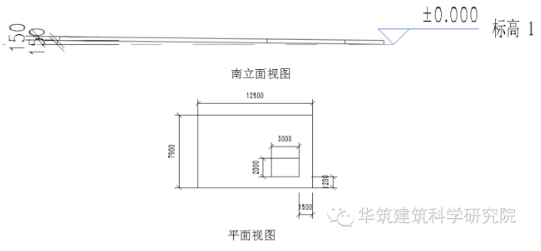

下圖為一帶有坡度的樓板，請根據下圖繪制樓板并設置參數
▲圖10
