來源丨益埃畢教育

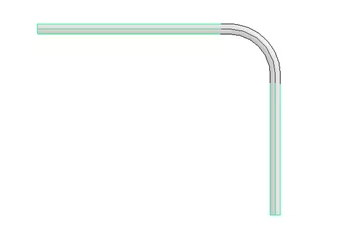

1. 對于“無配件的線管”類型繪制的線管,可以使用"線管管路"明細表來統計彎曲部分在內的管路長度。

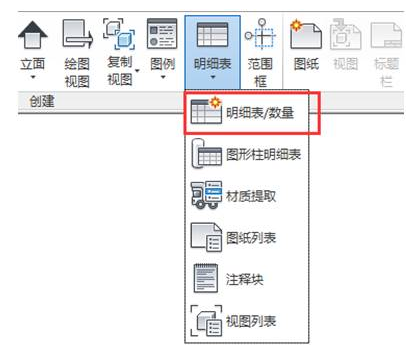

2.點擊“視圖”選項卡下的“明細表”,選擇“明細表/數量”

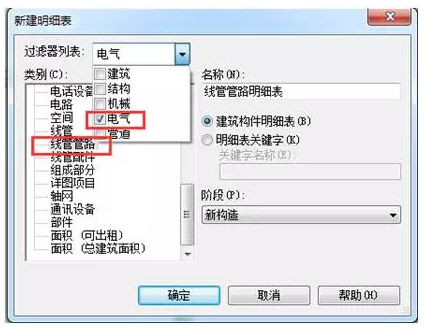

3.在“過濾器列表”選項卡下,選擇“電氣”,“類別”選項卡中選擇“線管管路”,點擊“確定”

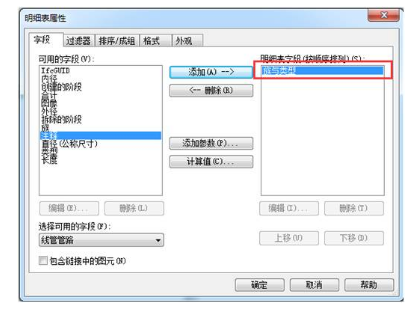

4.選擇“字段”選項卡下的“族與類型”,點擊“添加”,如圖所示

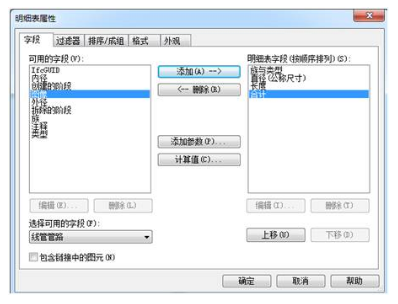

5.以此類推,想要知道的線管的直徑、長度、合計

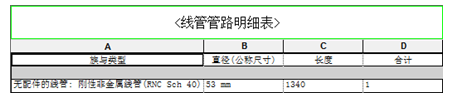

6.線管的總長度、直徑就都出來了
-END-
