在revit中建立室外排水管時，圖紙會給每一根管段每端的管內底標高，在建立模型的過程中需要不斷地換算成管中心的標高，費時費力。這里我們靈活運用過濾器可以大大提高我們的工作效率。

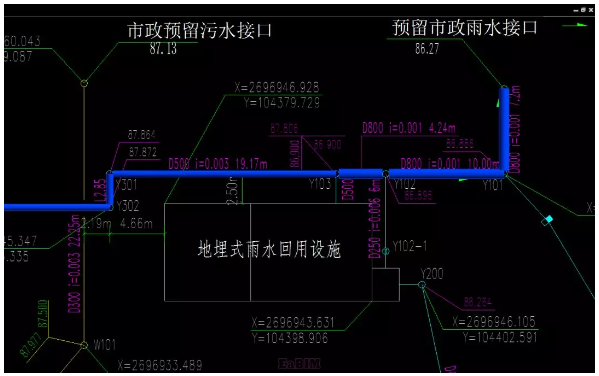

1.打開導入好圖紙的Revit文件，按照圖紙上管段兩端的標高畫出管道（現在畫的管道模型是管中心標高）,（如圖）
2.按照管中心標高畫完所有模型，進入過濾器設置菜單--新建過濾器（按管徑過濾）--選中過濾器列表中的管道--只勾選管道--過濾條件為直徑（與過濾器中的管徑相匹配）。（如圖）

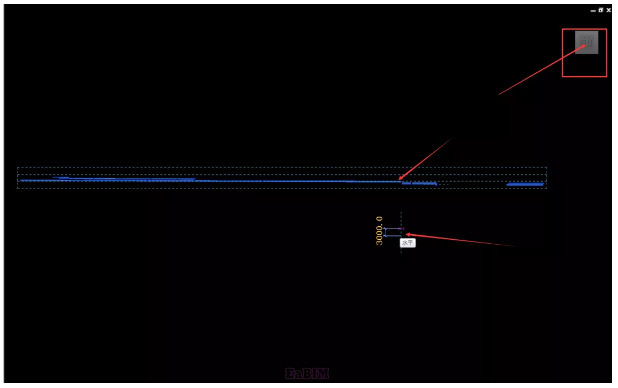

3.將每一個管徑都設置一個過濾器，隱藏其他的管徑的管道，只顯示某一個管徑的管道--全部選中--在三維視圖中切換到立面位置--向上平移半個直徑的距離。（如圖）
技巧的意義：
由于畫室外排水管時如果按照管內底的標高去畫需要不斷地轉換計算，費力費時，按照我這種畫法不需要多余的轉換計算，能簡潔明了的完成室外排水管的建模工作。
