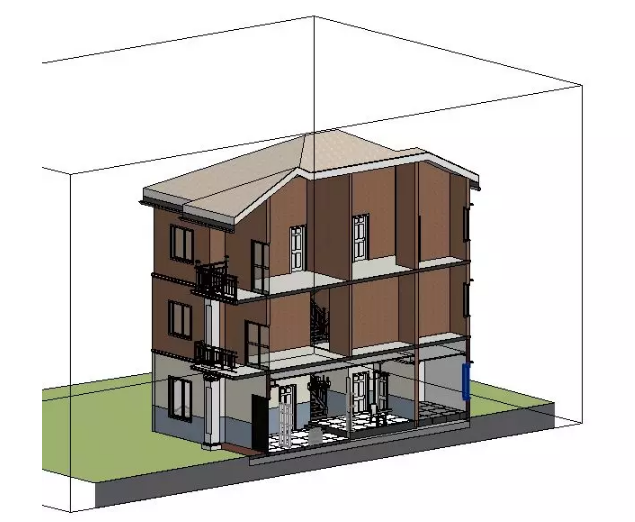

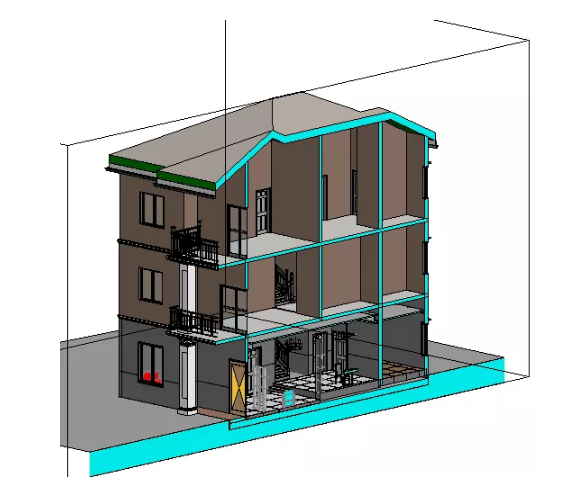

我們在默認三維剖切斷面顯示中，斷面不會高亮顯示，如圖1所示，如何方便三維模型對比查看，快速設置三維剖切斷面高亮顯示，如圖2所示。
圖1
圖2

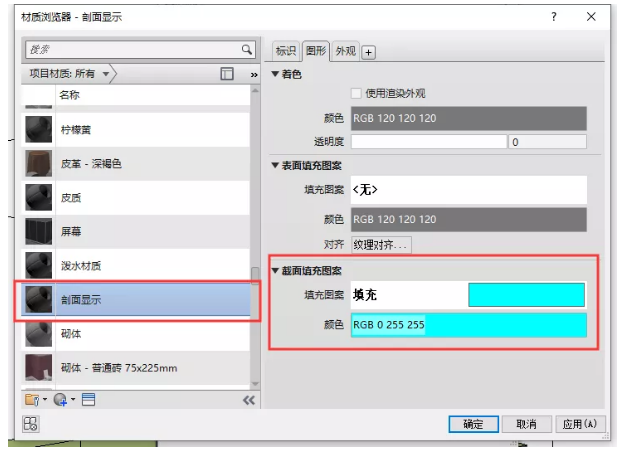

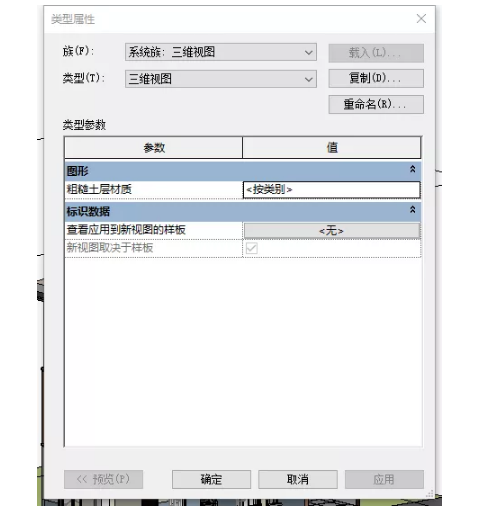

1、在三維視圖中，點擊三維視圖屬性欄“類型屬性”“粗糙土層材質”后的圖標，如圖3所示，然后建立一個“剖面顯示”的材質，在圖形選項卡中將截面填充圖案改成“實體填充-淺藍色”如圖4所示。
圖3
圖4

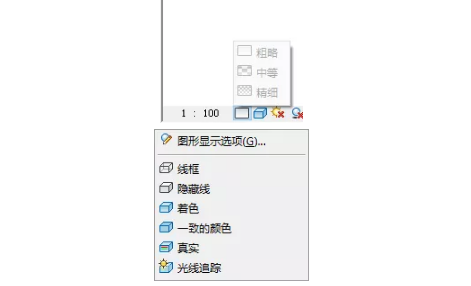

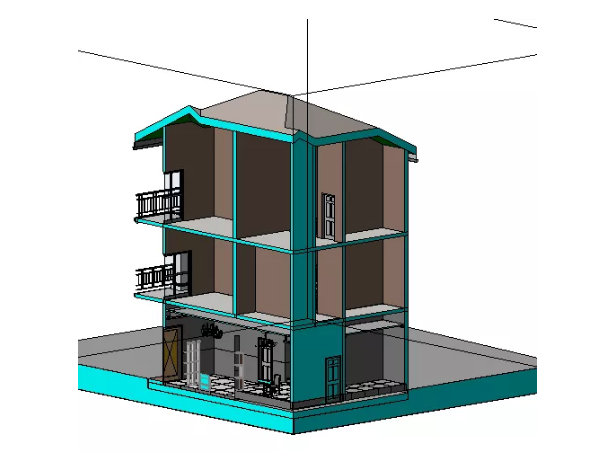

2、整體效果：將視圖詳細程度改為“粗略”，模型顯示樣式改為“著色”。如圖5所示。
圖5
