    BIM軟件小技巧：Revit建筑內照度分析

    Revit軟件照度計算主要分為三個功能模塊：參數設置、創建照度要求、空間照明分析。

    1.參數設置

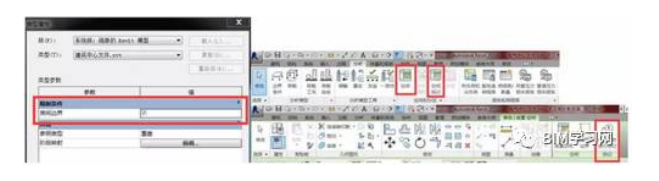

    根據不同建筑的功能和性質定義建筑類型，確定主要房間的照明負荷。如浦發銀行項目屬于辦公建筑，則根據規范GB50034-2013的要求在與照明相關的設置中填入辦公建筑的參數，后期再對建筑內大堂、機房等其他性質的區域單獨修改，節省各區域重復定義的工作量。(功能區“管理”—“MEP設置”—“建筑/空間類型設置”)

    通過“空間”放置自動獲取建筑中不同房間的信息：面積、體積等。注意：空間不能在天花板平面定義。定義“空間”的目的在于：1、軟件可以根據空間的信息，計算各個房間的室形指數RI或室空間比RCR;2、將每個房間單獨定義成空間后方便軟件根據每個房間的不同分別進行照度分析。(功能區“分析”—“空間”，分別進行房間邊界、空間的放置、空間標記)。

    2.創建照度要求

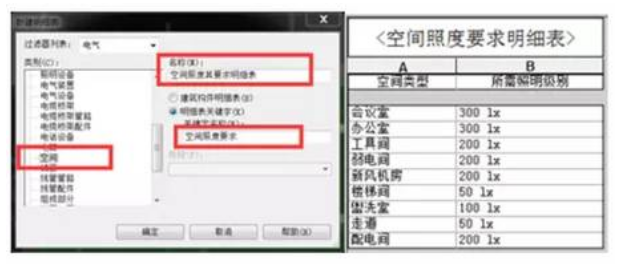

    創建照度要求的目的是根據規范《建筑照明設計標準》要求為建筑內不同功能的區域指定照度要求。(“分析”—“明細表/數量”)

    在明細表屬性對話框“字段”中選擇空間類型和所需照明級別。根據項目實際情況，為明細表添加行，輸入項目中需要使用的空間類型和相應照度。

    3.空間照明分析

    完成各參數設置并指定照度要求后，通過創建空間照度分析明細表可進行照明燈具布置或分析已有設計是否合理。(“分析”—“明細表/數量”)

    在明細表屬性對話框“字段”中選擇名稱、天花板反射系數、墻面反射系數、樓板反射系數、照明計算工作平面、所需照明級別、平均估算照度、照度差值、指定的每個區域的照明負荷、每個區域的實際照明負荷、照明密度差值。

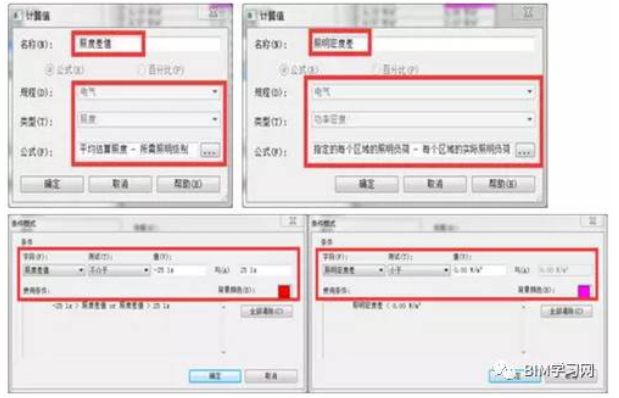

    其中，照度差值和照明密度差值需要自己指定計算公式。在“明細表屬性”對話框中，點擊“計算值”，照度差值的公式為所需照明級別-平均估算照度，一般認為差值在照明級別正負10%內是合適的，因此在“條件格式”中“照度差值”選擇不介于正負25lx，則認為燈具設計得不合適，在“背景顏色”中用紅色示意。照明密度差值的公式為所指定的每個區域的照明負荷-每個區域的實際照明負荷，根據規范中電氣設計的節能要求照明功率密度不能超過限值，因此在“條件格式”中“照明密度差值”選擇小于0w/㎡，則認為燈具設計得不合適，在“背景顏色”中用紅色示意。

    通過空間照明分析明細表，Revit運用指定以及燈具自帶的參數，分別為每個空間計算照度，且計算值會隨著燈具的更改實時變動。浦發銀行項目某層的照明分析明細表如下，從下表中可知：盥洗室的照明設計偏亮，將1350lm嵌入式熒光燈改為1080lm嵌入式筒燈后符合照度要求。新風機房、配電間、弱電房等照明功率超標，分別通過減少燈具數量或選用光通量更高的燈源等措施，使設計符合綠建節能要求，具體選型方法在此不再贅述。

    照度分析優化對比表

    盥洗室照明優化對比圖

    （內容源自BIM123）
