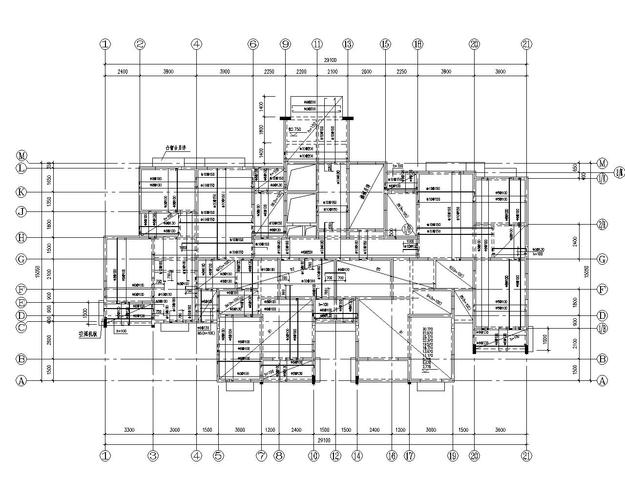

在現代建筑設計中，CAD（計算機輔助設計）已成為一種必不可少的工具。CAD建筑平面圖是一個建筑項目的基礎，它展示了建筑物的布局、尺寸、房間功能等重要信息。如果您想學習如何繪制CAD建筑平面圖，下面將為您提供一些簡單的步驟。
1. 收集建筑設計要求：在繪制CAD建筑平面圖之前，您需要了解建筑項目的設計要求，包括建筑類型、尺寸限制、功能需求等。這些信息將成為您繪圖的基礎。
2. 創建建筑平面圖的草圖：使用CAD軟件，您可以創建一個建筑平面圖的草圖。您可以根據設計要求，在繪圖頁面上繪制建筑物的輪廓線和主要房間的位置。確保準確標注尺寸，以便后續繪圖時能更準確地定位。
3. 繪制房間：使用CAD軟件的工具，您可以按照草圖上的輪廓線繪制房間的具體形狀。您可以選擇繪制直線、圓弧、矩形等形狀，根據需要進行調整，以確保房間的尺寸和形狀符合設計要求。
4. 添加尺寸和標簽：為了更好地理解建筑平面圖，您需要在適當的位置添加尺寸和標簽。這些尺寸可以包括房間尺寸、門窗的位置和尺寸等。您可以使用CAD軟件的標注工具添加這些信息。
5. 繪制CAD圖層：為了更好地組織CAD建筑平面圖，您可以使用圖層功能。您可以創建不同的圖層，用于繪制建筑物的不同部分，例如外墻、內墻、家具等。這樣可以更方便地編輯和管理繪圖。
6. 添加圖例和注釋：為了使建筑平面圖更易讀和易懂，您可以添加圖例和注釋。圖例可以顯示建筑物的不同部分，例如衛生間、廚房等。注釋可以提供額外的信息，例如材料規格、顏色等。
通過上述步驟，您可以繪制出一份基本的CAD建筑平面圖。當然，這只是一個入門級別的教程，CAD繪圖是一個復雜的過程，需要不斷的實踐和經驗積累。希望這篇文章對您學習CAD建筑平面圖有所幫助。
