    文章來源：湖南建工BIM中心

    冷凍機房深化設計

    BIM作為建筑領域的新技術、新方法在機電深化設計方面得到了一定的應用，并取得了良好的效果，本文以冷凍機房為例，利用BIM技術對機房的管線進行碰撞檢測與重新排布、根據現場實踐情況對管線進行了調整，使設計思路能詳盡地表達建設項目相關的各個單位，提高溝通效率，為機電管線的順利施工奠定了基礎。

    一、冷凍機房的特點

    1、冷凍機房?jī)?nèi)的設備居多、而且設備都是大型設備。

    2、機房?jī)?nèi)的管道管徑一般都比較大；管線種類多，交叉情況嚴重。

    3、一般空間都比較小，層高比較高。

    4、機房?jī)?nèi)的風管、線槽都比較大。

    5、一般項目把冷凍機房都作為項目的重點專項工程。

    6、施工工序都有嚴格的要求，施工難度都比較大、施工周期比較長。

    7、深化難度大，工作量大。

    二、冷凍機房深化主要考慮的因素

    1、設備的運輸路線。

    機房?jī)?nèi)都是大型設備，要考慮設備的運輸路線，確保后期設備能夠順利進入機房?jī)?nèi)。

    2、吊裝口的確定。

    整個機房設備內最大的設備，要確定好冷凍機的吊裝口位置。

    3、施工工序的確定。

    本工程機房機電安裝各系統繁多，機電管線進行綜合排布時必須做到無遺漏、美觀、合理、便于施工。

    4、設備基礎的的確定。

    很多工程因?yàn)榛A(chǔ)的問題，帶來很多問題。確定設備基礎包括：基礎的形式、基礎施工工序、基礎間距、基礎強度、基礎厚度、基礎減震等等各項參數。

    5、機房?jī)?nèi)的預留預埋。

    主要包括各種管道、風管、線槽的預留洞口、支架支點的鋼板預埋等。

    6、機房?jī)?nèi)支架形式的確定。

    包括組合支架、單體支架、龍門支架、固定支架、滑動支架、抗震支架等支架形式，在深化的時候都要確定好了。支吊設計時架需要做受力分析和受力計算，確保支架既要符合規范要求，又不浪費鋼材。

    三、借助BIM技術，解決機房哪些難點、痛點

    1、BIM可視化三維技術交底

    按照傳統的設計方案的修改，技術總工都是利用二維圖紙與施工人員交流，由于大家理解不一致，溝通較困難，經常出現施工組成員沒有理解要求的情況。

    通過BIM三維機房模型的建立，確定設備基礎定位、設備運輸?shù)跹b路線、吊裝口位置等，直接向施工人員表達了安裝工藝要求，提高協同效率。

    機房設備基礎、排水溝三維技術交底

    現場照片

    2、機房機電管線綜合排布、預留預埋圖及剖面圖

    施工安裝之前，在BIM軟件中建立起高精度機房模型，并進行深化設計和管線綜合優化設計、統籌協調各管線的空間位置關聯，解決管線在施工安裝階段平面走向、立體交叉的矛盾。

    根據深化后的機房模型設計預留預埋圖紙，針對復雜區域設計施工剖面圖等。

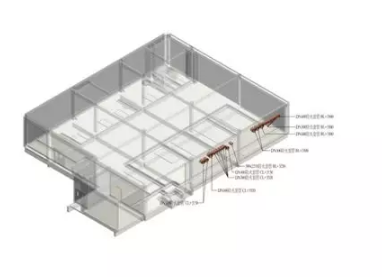

    機房洞口套管預留圖

    3、支吊架設計及荷載分析

    利用revit軟件，根據三維BIM機房管線綜合圖進行支吊架結構設計。

    根據基于revit軟件開發的插件，自動提取管道荷載進行結構受力計算，確定型鋼尺寸，生成全參數化支吊架模型，并導出支吊架計算書。

    綜合支吊架

    支吊架受力分析

    4、物資材料自動化統計及標準化預制

    根據機房特點，機房高精度BIM深化模型設計完成后，可利用BIM軟件生成工程量明細表，自動統計管道長度、管件數量等。對于復雜管件可提前在模型中導出構件精細加工圖，預制加工廠根據加工圖精準下料、精準加工、節約材料。



    設備閥門參數表

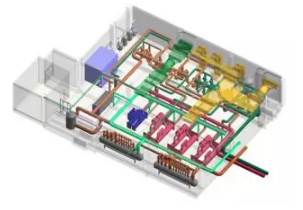

    機房模型

    【結論】

    BIM技術作為三維信息化建模深化設計的工具，較好地解決了機房在實際施工之前對機電管線綜合和碰撞檢測，其三維可視化功能可直觀有效地指導機電設備、管線安裝，有效地實現了各專業之間的協調配合，降低了成本投入與資源浪費。BIM技術不僅在機房工程深化設計中應用廣泛，在現場材料精細化管理、進度可視化管理、機電工程預留預埋、管線支架的設計計算、系統水力平衡計算與分析等方面也將有更多的運用。
