Revit現在的使用量越來越大，但是做暖通或者相關專業的朋友可能發現在Revit中創建輻射采暖可能不是那么容易，那到底是為什么呢？我門可以采取什么樣的辦法來彌補這一塊呢？
1.為什么Revit軟件中沒有地暖繪制的這個功能呢？
Revit研發沒有地暖繪制功能，鬼知道為什么呢？但是我們可以分析一下，地暖模型在施工階段并沒有很大的意義，二維圖紙完全可以起到施工指導的作用。其實也是地暖相對于其他環節比較獨立，影響不大的原因。還有一個可能就是國外用地暖的情況相對較少，采用散熱器采暖為主要方式，也就是這個功能比較小眾，不值得開發。當然了，這些假設都是我們猜測的，至于到底為什么沒有此功能，那就不得而知了！
2.繪制地暖模型的意義何在？
1>，在整個模型中，缺失地暖這部分模型的完整性也就不具備了。
2>，模型并不指導施工或者在施工階段中起作用，只起到展示作用。
3>，甲方、業主要求此部分建模。

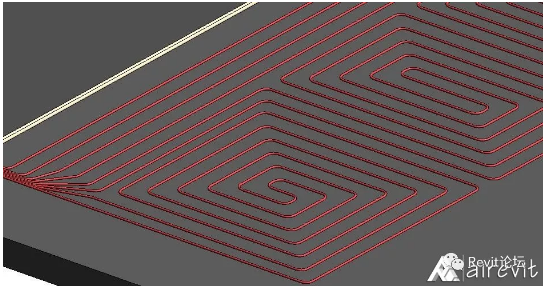

3.地暖模型繪制難點是什么？
地暖盤管一般為PE-X系列或者PE-RT等柔性塑料管材，整個回路具有完整性，即除了分集水器連接處再無其他接頭，我們用現有的管材族畫不出這樣的模型。
4.我們有什么辦法來創建模型？

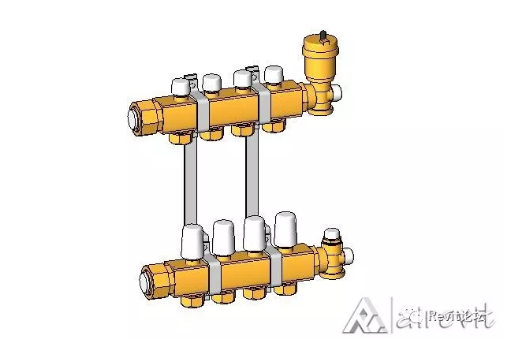

我們先梳理一下模型都需要的構件都有哪些？從分集水器開始算起也就是分集水器及地暖管，分集水器這里好處理，我已經做好了一個可參變的地暖分集水器，含有完整的組件，路數可調。

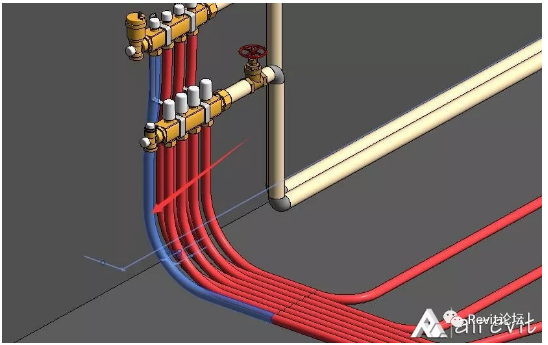

接下來地暖管的繪制，因為地暖管在整個模型中起的作用無非是展示作用，所以我們沒必要用管道畫出來地暖管，可以選擇內建模型繪制，把地暖管拆分成兩段，第一段為折彎部分。

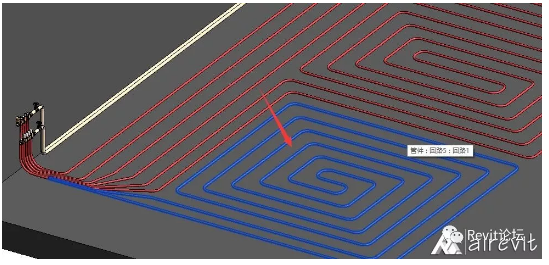

第二段為盤管部分。盤管這部分通過內建模型放樣來完成，可在天正暖通或者鴻業中創建好地暖管二維圖，導出成低版本將其載入到Revit中做放樣路徑。

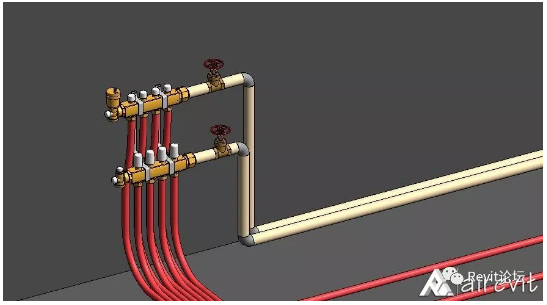

將第一第二部分拼接在一起便可成為一個完整的地暖回路，這個辦法適用于翻模，地暖的正向設計在Revit平臺下可能還有很長的路要走。以后有更好的辦法會分享給大家。作品文件打包放在附件，大家可下載查閱。
