由于在Revit項目環境中內建模型無法創建“點”圖元，所以當需要創建椎體時不能直接用一個點和一個面來創建生成椎體。那么下面講解如何在項目環境中通過內建體量的方式來創建椎體。

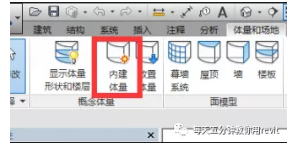

1、首先進入內建體量繪制環境，如圖所示。

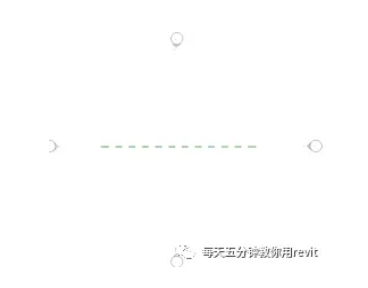

2、在平面上繪制一個參照平面，如圖所示，需要通過拾取這條參照平面來設置繪制視圖。
3、繪制一個中心在參照面上的多邊形（注：多邊形的邊與繪制的參照平面必須垂直），如圖所示。
4、點擊“創建”選項卡下，“工作平面”面板中“設置”命令，如圖所示。

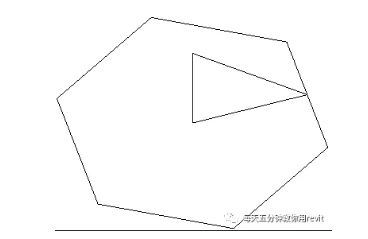

5、拾取之前繪制的工作平面并進入立面視圖，例如南立面，繪制一個如圖所示的三角形，應注意三角形的中心不得超過多邊形的中心。
6、繪制完成后進入三維視圖，如圖所示。

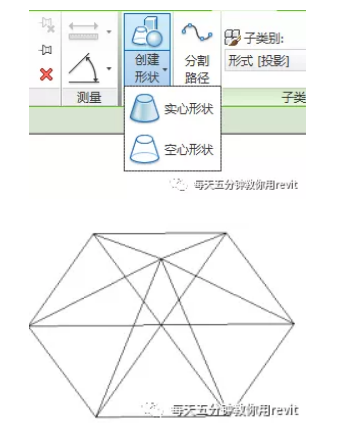

7、同時選中多邊形與三角形，點擊創建實心形狀。最后形成的模型如圖所示。
意義：使用體量可以在創建模型的過程中提供很多便利，那么體量又分為內建體量和概念體量，兩者在使用過程中，有很多不同的地方，例如本文中，內建體量實不可以使用點圖元工具的，概念體量則可以。大家需要根據實際情況進行選擇使用。
