怎樣在Revit中修改基本墻的垂直結構，并創建復雜的墻？可通過編輯剖面細節并對墻體的構建條件進行建模，修改墻區域和剖面。通過拆分、移動墻層的區域，并可將不同的材質指定給它們。還也可以合并區域以允許相鄰區域合并，使用墻飾條將輪廓形狀添加到墻。以下是操作的詳細步驟。
01、編輯剖面墻體

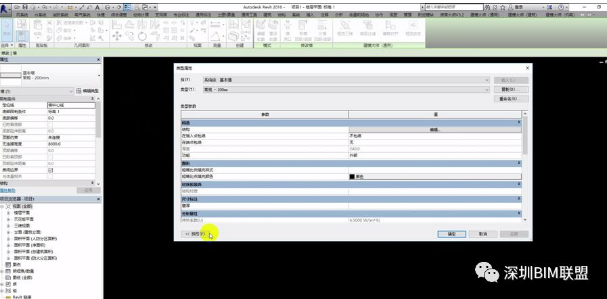

1）首先，先選擇你所要編輯的基本墻，然后點擊屬性欄中的編輯類型，點擊左下角的預覽，會展出一個視圖，接著點擊視圖，選擇剖面預覽視圖。

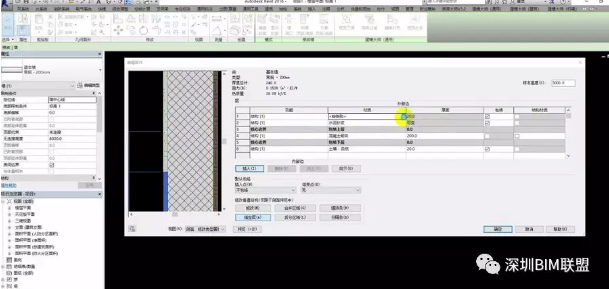

2）點擊編輯，在右上角有一個樣本高度，這個高度是視圖框中剖面墻體的高度，可以修改為3000mm，這樣可以放大一些視圖的細節部位。
02、拆分合并墻體
1）看到左下角有一欄修改垂直結構，點擊拆分區域選項，可以拆分所要拆分的墻體。
2）點擊指定層，點擊插入一個新的材質，再點擊指定層，之后去點選你拆分出來的墻體部分，選擇材質，這里選的就是一個涂料-黃色的材質。
3）點擊合并區域，再點選你要合并的兩個墻體，就完成了合并區域的效果。
03、選擇輪廓樣式

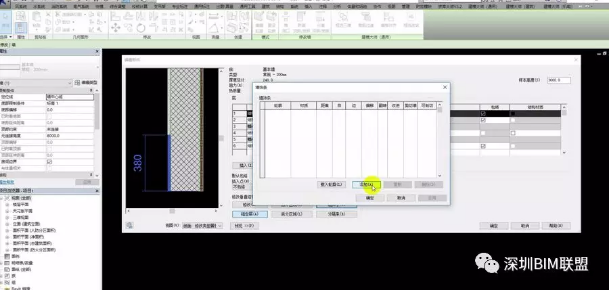

1）點擊指定層，再點擊墻飾條，選擇添加，在輪廓那一欄點擊選擇一個輪廓樣式
2）點擊選擇了一個木踢腳的輪廓樣式。
3）選好了再點擊確定，就可以看到剖面視圖上的墻飾條的輪廓樣式。
04、其他輪廓樣式
1）還可以嘗試選擇一下其他的墻飾條的輪廓樣式，還是和之前一樣，輪廓那欄換成選擇槽鋼，點擊確定。

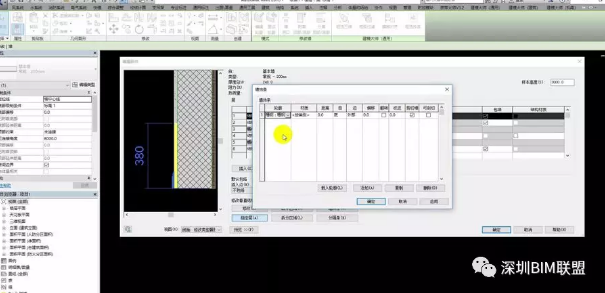

2）點擊分隔條，選擇添加，再選擇載入輪廓，然后選擇輪廓中的常規輪廓，接著選擇裝飾線條中的璧腳板，然后選擇木踢腳，點擊確定。
3）點擊輪廓欄把默認替換成我們剛剛載入進去的輪廓樣式木踢腳，然后確定就可以看到分隔條的輪廓樣式。
以上是Revit基本墻的垂直結構設置，你學會了嗎？關注我們，學習更多BIM知識。
