摘要：今天給大家帶來怎樣快速提取主流地形圖上高程點建立場地地形模型，以GlobalMapper軟件為例，小編在以前也講過另外一種方法，詳情請參考：怎樣快速提取地形圖坐標到Revit建立場地模型？
1、準備軟件
GlobalMapper

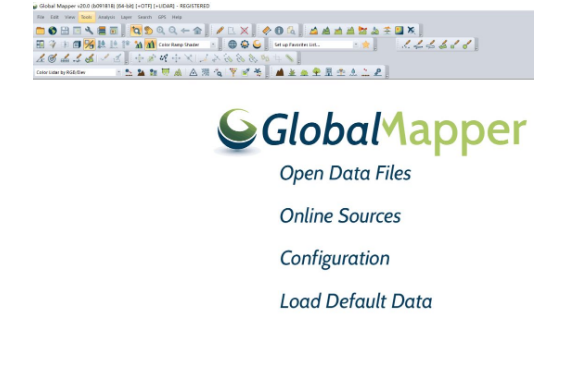

GlobalMapper軟件界面
openstreeMap網頁

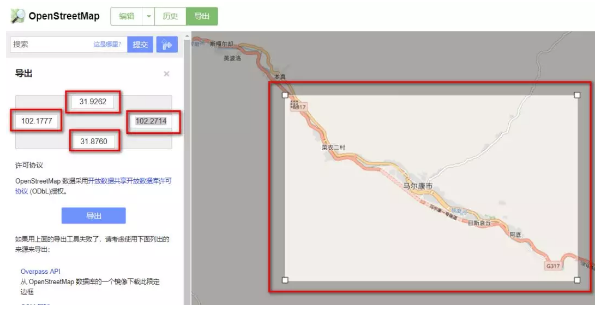

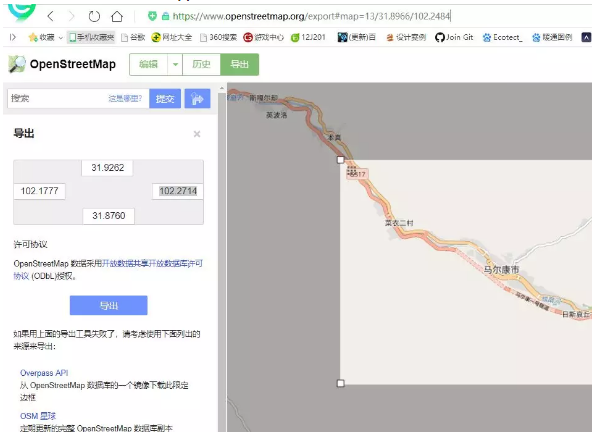

1、訪問openStreeMap，搜索所需要區域地形圖（這里以四川馬爾康市局部區域為例），再導出，記錄下圖所示框中的經緯度
2、打開GlobalMapper軟件（百度自行下載漢化破解版）

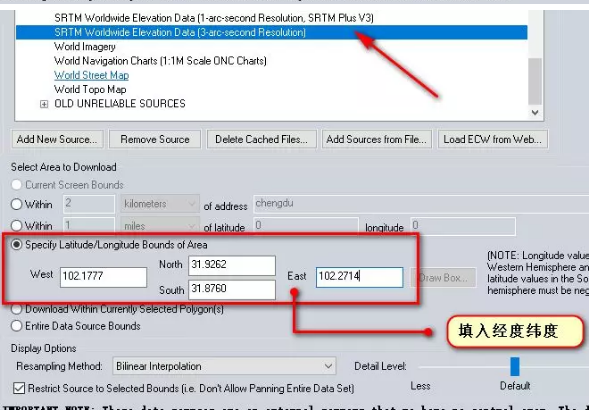

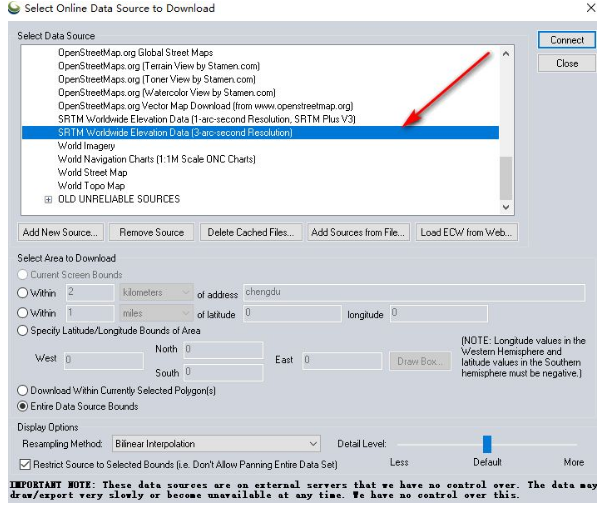

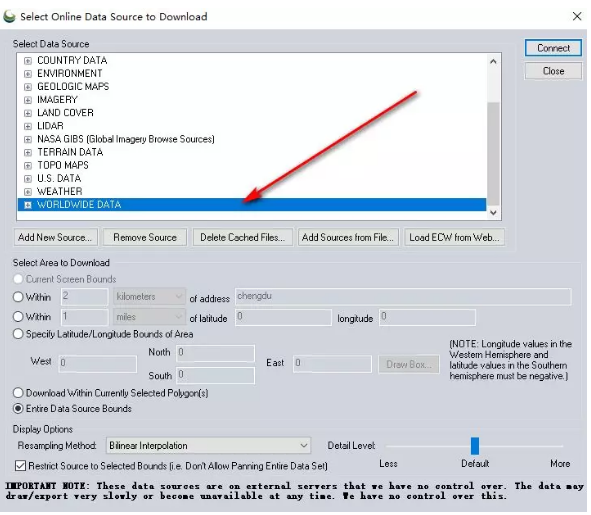

選擇onlineSources，在按下面圖片箭頭操作

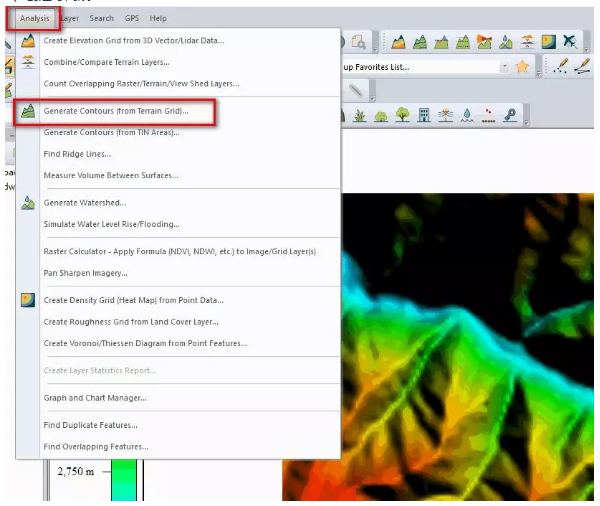

3、創建等高線

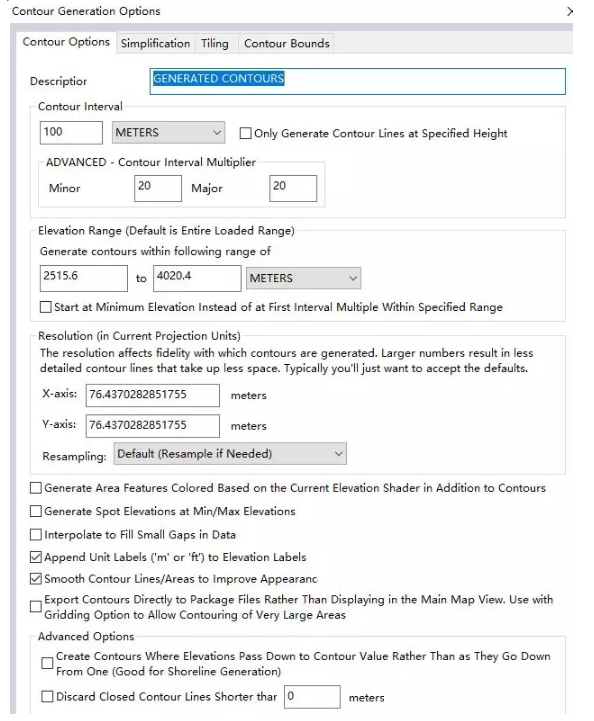

4、設置等高線

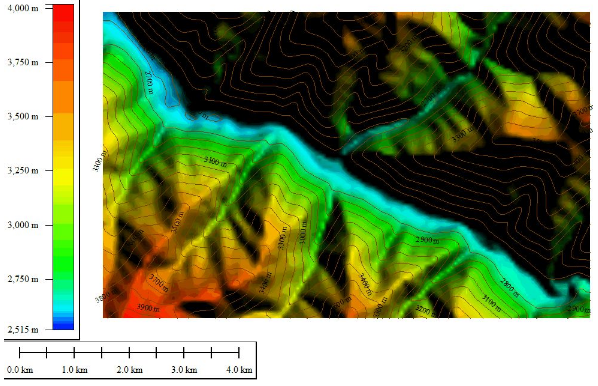

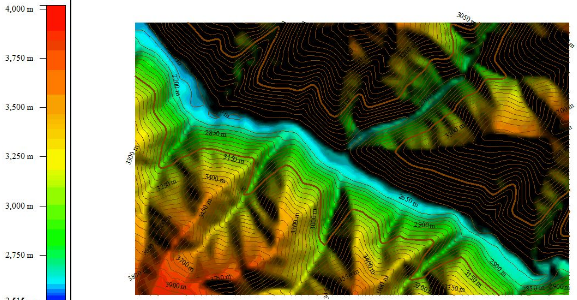

5、生成帶等高線的地形

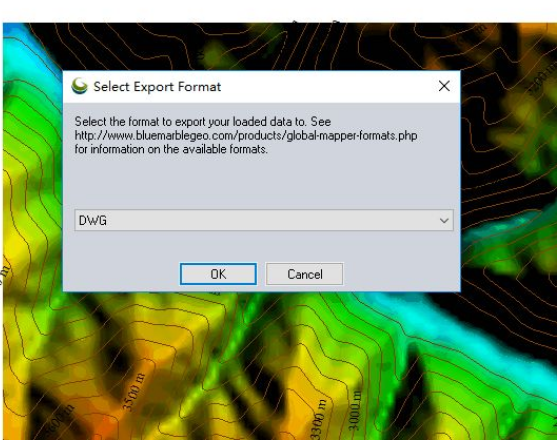

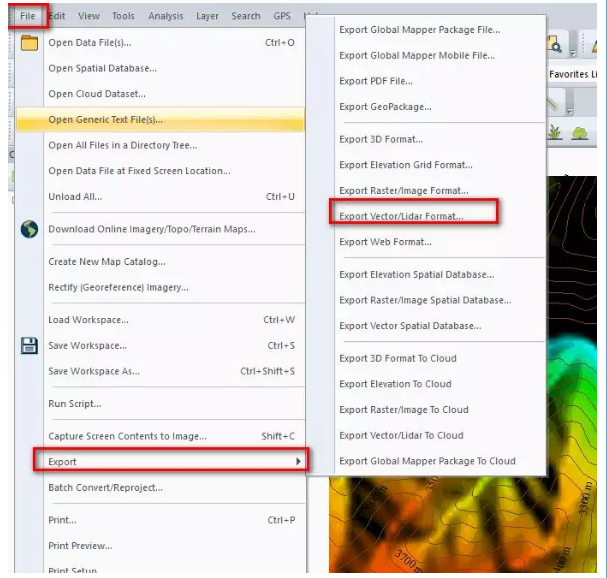

6、導出DWG

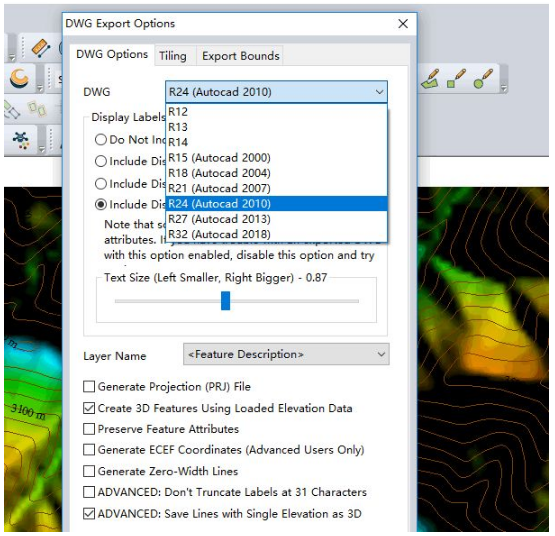

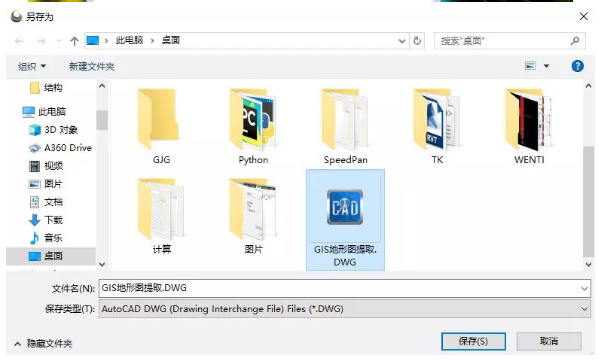

7、選擇DWG版本，設置導出選項，導出DWG

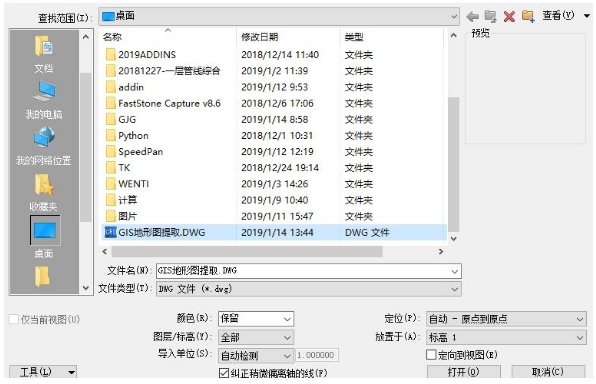

8、打開Revit軟件，插入DWG（全部按默認設置）

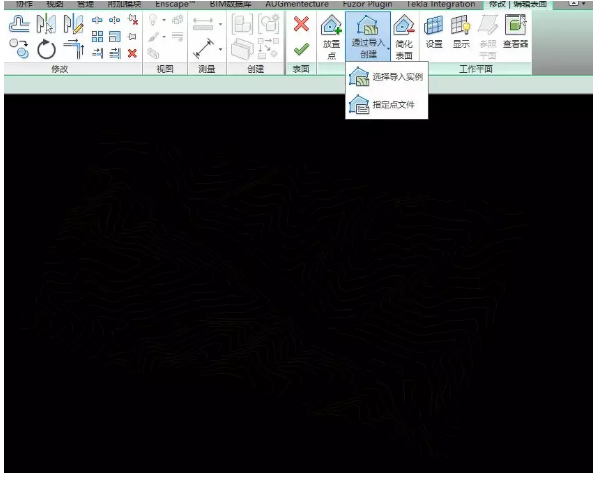

9、體量場地（通過導入創建-選擇導入實例）

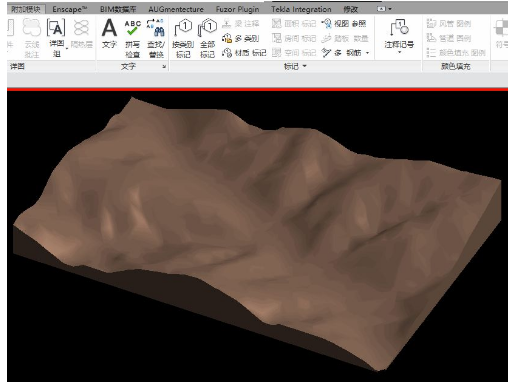

10、生成地形3D模型

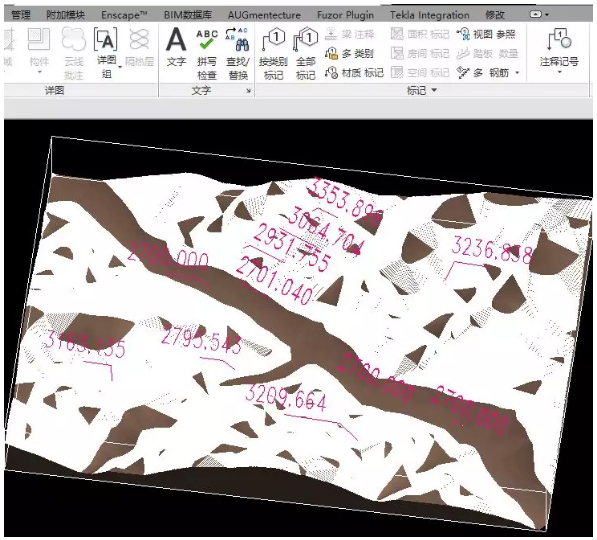

11、對比原始地形高程及導入revit中地形高程（完全正確）
完結
