您可以將 Revit MEP 預制構件映射到特定的 Autodesk Fabrication 產品構件。

構件映射就是在 MEP 預制構件（在 Revit 中定義為 Revit 族）與 Autodesk Fabrication 產品（CADmep、ESTmep 和 CAMduct）中定義的一個相似或相應構件之間創建關聯的過程。Revit MEP 預制構件基于 Revit 族的名稱和類型（.rfa 文件），而在 Autodesk Fabrication 產品中的相同或相似構件則同時基于 .itm 文件和一個按鈕代碼，該代碼用于在使用設計線時標識構件。

.itm 文件是 Autodesk Fabrication 產品（CADmep、ESTmep 和 CAMduct）內容中通常產生的一種文件格式，用于定義預制構件。

例如，如果您的閥族不含預制連接件，則可以將它們映射到 MEP 預制 .ITM 以了解詳細的接頭方式和精確的管道長度。

要將 Revit MEP 預制構件映射到 Autodesk Fabrication 產品相應的構件 (.itm)：

1. 在 Revit 中，確定需要映射的構件的族名稱，包括構件類型（尺寸）。

   此示例使用蝶閥構件，其 Revit 族名稱為“蝶閥 - 2 -12 英寸”，類型為 6”，如下面的類型選擇器中所示。



2. 在 Autodesk Fabrication 產品中，確定所需相應構件的按鈕代碼。在“服務”選項板中，右鍵單擊該構件，然后單擊“按鈕屬性”。

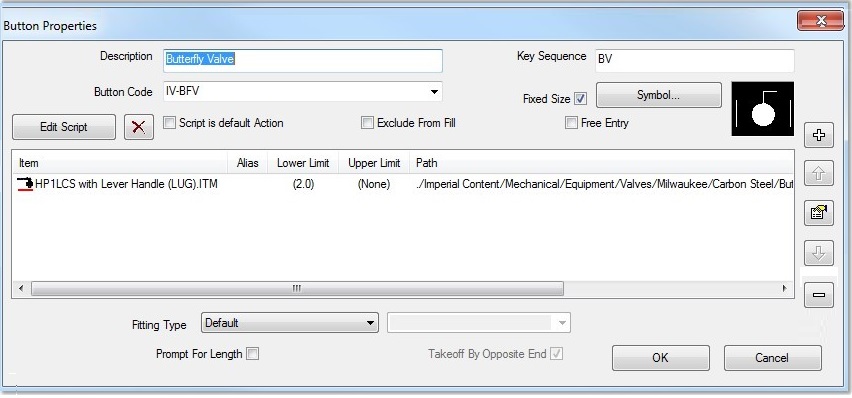

   此時會顯示“按鈕屬性”對話框。在以下示例中，蝶閥構件的按鈕代碼是 IV-BFV。



   接下來，在 Autodesk Fabrication 產品中創建按鈕映射。以下步驟介紹了如何執行此操作。

3. 在 Autodesk Fabrication 產品中，使用以下步驟為構件創建按鈕映射：

1. 單擊“新建條目”。

2. 在“定義按鈕映射”對話框中，在“按鈕代碼”字段中輸入要用作標題的文字。例如，輸入 ------ Revit 映射 ------。

   您可能需要調整此對話框大小以輸入所需的文字。

3. 將“可使用其他備選項完成”字段留空，然后單擊“確定”。

4. 在“按鈕映射”選項卡上，清除該條目旁邊的復選框，使其不會用作按鈕代碼。

5. 打開一個作業，其配置中應包含您要映射到的構件。

6. 選擇所需的服務，然后單擊“編輯服務數據庫”。

7. 在“設置服務”對話框中，從下拉列表中選擇所需的服務。

8. 單擊“按鈕映射”選項卡。

9. （可選）可以在按鈕映射表中創建一個標題行來組織 Revit 映射的條目：

10. 再次單擊“新建條目”。

    此時會顯示“定義按鈕映射”對話框。

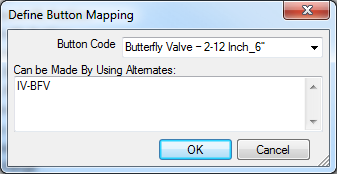

11. 在“按鈕代碼”字段中，輸入您要為其創建映射的 Revit 構件的 Revit 族名稱和類型，族名稱和類型之間請使用下劃線字符連接，如圖所示。



    此示例使用的 Revit 族名稱為“蝶閥 - 2-12 英寸”，類型為 6”。

    注： 確保使用下劃線作為 Revit 族名稱和類型之間的分隔符。此外，您可能需要調整“定義按鈕映射”對話框中的大小以輸入更長的文字字符串。

12. 在“可以使用其他備選項完成”字段，輸入 Autodesk Fabrication 產品中相應構件的“預制按鈕代碼”。

    請注意，在上面的步驟 2 中，此蝶閥示例的按鈕代碼是 IV-BFV。

13. 單擊“定義按鈕映射”對話框中的“確定”。

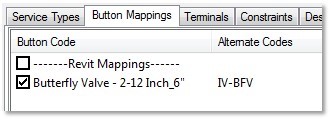

    現在，該按鈕映射選項卡條目應與下圖相似：



14. 單擊“確定”關閉“設置服務”對話框。

4. 在 Revit 中，在預制構件瀏覽器中單擊“設置”按鈕以打開“預制設置”對話框。

5. 單擊“重新載入配置”將服務的更新版本（包含新按鈕映射）上載，然后單擊“確定”。

還請注意，當使用 Revit 時，您有時可能需要將設計模型與 Revit 圖元轉換成一個含有 LOD 400 預制構件的預制模型。有關此工作流的詳細信息，請參見將常規零件轉化為預制零件。
