將 Revit 用于預制詳圖時，若要提高工作效率并獲得最佳結果，請遵循以下建議。
重新放置構件
拖動連接件的同時按住 Shift 鍵，以任意方式重新放置多個構件。例如：
拖動連接件的同時如果按住 Shift 鍵，則可以在任意方向上移動管道。
拖動連接件的同時如果未按住 Shift 鍵，則移動將受約束。
使用“移動”工具使移動更精確。請參見使用“移動”工具移動圖元。

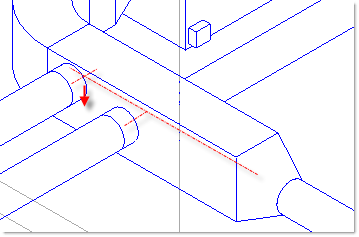

使偏移接頭居中，然后再使用“設計到預制”。
為改進將 Revit 模型轉換為預制構件時的結果，請確保偏移接頭居中，然后再啟動“設計到預制”工具。 轉換完成后，可以重新放置接頭。

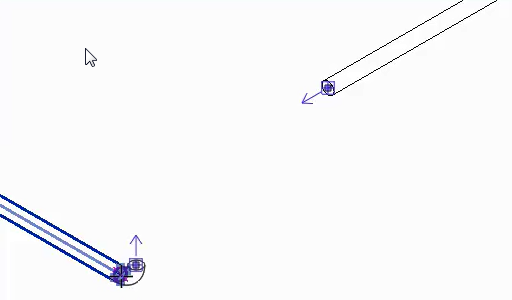

在使用“布線填充”之前，為需要三個折彎的間隙添加一個折彎。
如果兩條直線之間的間隙的標高不同（如下圖所示），并且要填充間隙的解決方案包括三個折彎，那么在使用“布線填充”工具之前，請先在其中一條直線的終點處放置第一個折彎。

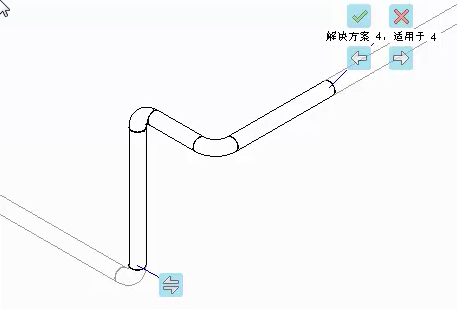

Revit 將提供一種解決方案，其中使用其他兩個折彎填充間隙。

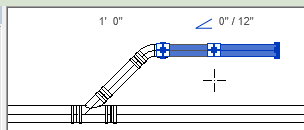

使用“布線填充”將支管連接到主管
將支管連接到主管時，請使用“布線填充”。“修剪/延伸”始終使用第一種解決方案，這可能不是您需要的結果。使用“布線填充”便可更快速地獲得所需的解決方案。
剪切成直線時應對齊到邊緣。
在預制零件（如 T 形三通）中，當通過對齊交叉支管追蹤線以插入或剪切成直線時，請通過在直線邊緣單擊（不是在直線的中心線單擊）的方式將零件與交叉口對齊。
請執行此操作，因為當您對齊至邊緣時，該零件將對齊到追蹤線。當您對齊至到中心線，零件將對齊到捕捉柵格，而不是追蹤線。有關 Revit 對齊行為的詳細信息，請參見對齊。

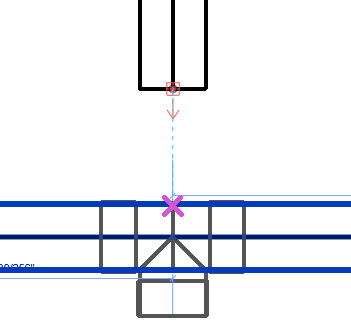

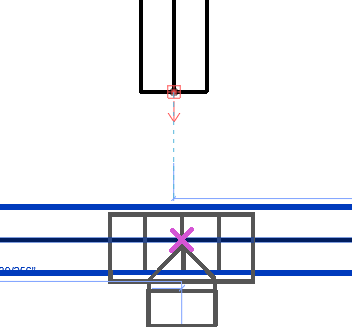

| 對齊到（單擊）零件的邊緣，如下圖所示（對齊至追蹤線）： | 不對齊到（單擊）零件的中心線，如下圖所示（對齊到捕捉柵格）： |
|
|
