文章來源：川工立誠BIM服務
在Revit里，斜墻的繪制一直比較麻煩，今天我們為大家介紹兩種繪制斜墻的方法。
第一種:使用內建模型來創建。

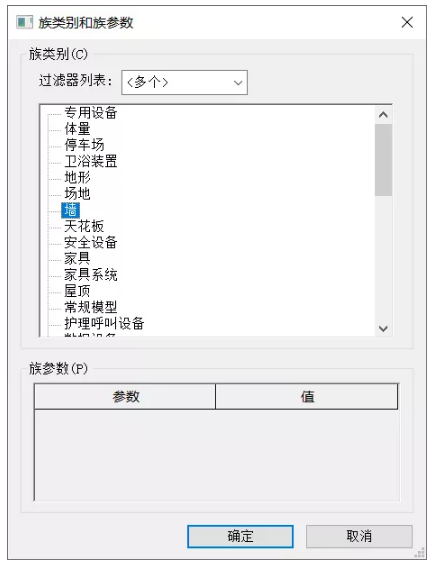

1.新建內建模型，將族類型和類別定義為墻。

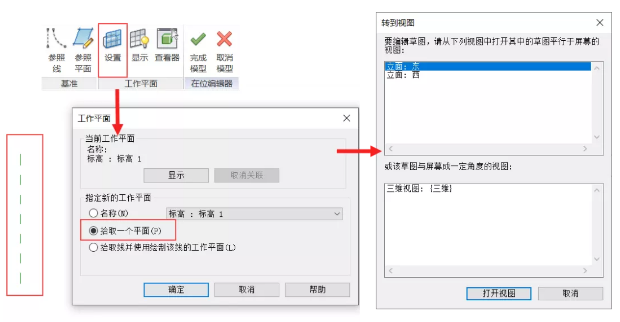

2.在平面上，繪制一條參照線，并將其設置為工作平面，轉到相應的視圖。

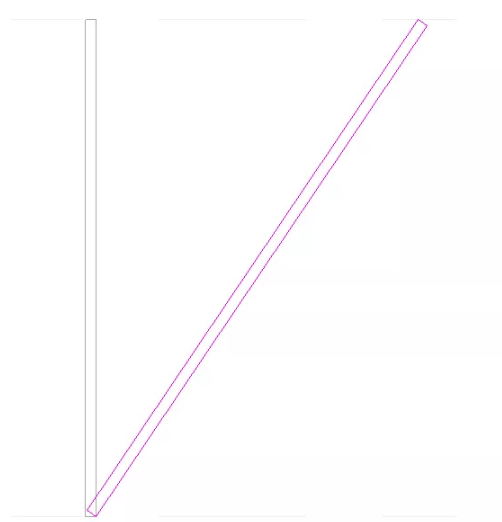

3.選擇拉伸命令的直線命令，繪制任意的長方形。

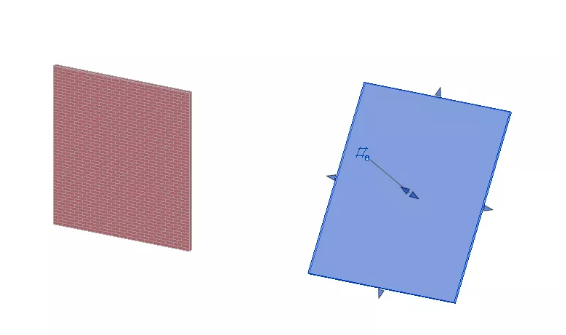

4.完成模型后，選擇斜墻的材質，斜墻就完成了。
第二種:使用“體量和場地”中的“面墻”命令來創建。
注意：使用“面墻”工具，通過拾取面從體量實例創建墻。此工具將墻放置在體量實例或常規模型的非水平面上。因此也可創建其他特殊造型的墻體。

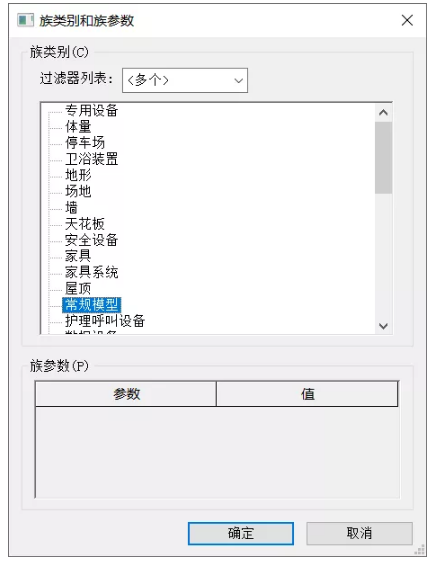

1.使用內建模型（或是內建體量），新建一個常規斜面模型。

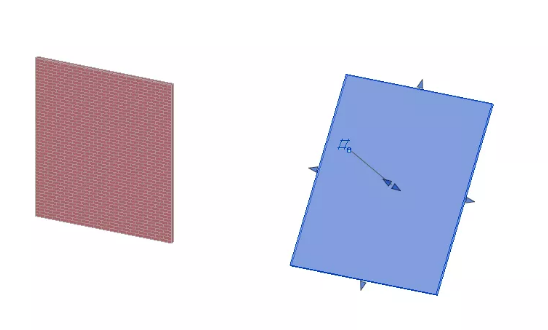

2.參照第一種方法，創建一個拉伸的斜面模型。

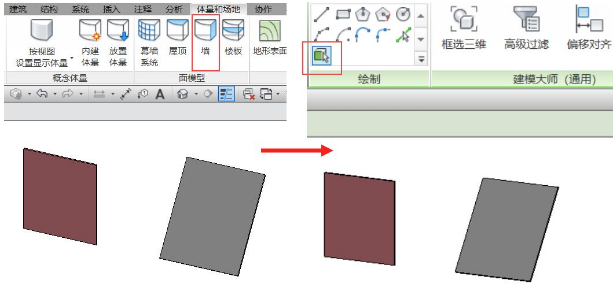

3.使用“體量和場地”中的“面墻”命令，選擇用拾取面的方法來為剛繪制的斜面模型添加墻面。
4.將常規模型刪除，斜面就完成了。
