在Revit中，創建載入窗族類型可以高效率的工作，當你的族和你項目中的族有沖突時，也會出現無法載人的問題。現教您快速載入窗族及如何避免族的沖突。
01、載入窗族類型

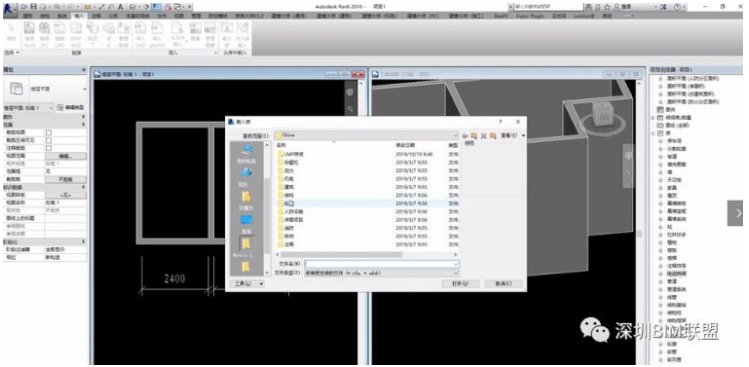

1）插入-載入族-建筑-窗，選擇合適的窗族類型。如選擇普通窗——推拉窗，確定；
2）點擊打開，所選擇的族將載入當前項目；
3）點擊建筑-窗，找到剛才載入的族。
02、窗族參數修改
1）點擊編輯類型-復制，輸入你需要的窗族名稱；
2）注意，此時修改參數最好復制一個實例出來再修改，避免誤改同類型的其他窗；
3）修改窗的尺寸、材質及類型標記。如寬度2400，高度1500，材質選擇玻璃。
03、窗的安裝高度修改
1）打開“在放置時進行標記”，修改窗的安裝高度；
2）注意，若在選中某一個窗的情況下，對窗族類型進行復制、修改參數等操作，則該窗將會被替換為你所修改后的類型；

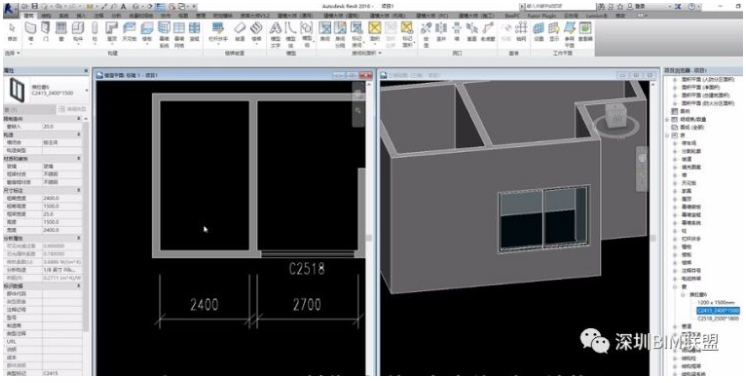

3）同樣，修改尺寸高度。如寬度2500，高度1800，標記類型C2518。
04、拖入窗族
1）已載入窗族可以從屬性中選擇放置，也可以從項目瀏覽器-族-窗中找到直接拖入；
2）關閉“在放置時進行標記”功能時，所放置的窗不會對“類型標記”進行標記。
以上是窗族載入的功能演示，您學會了嗎？關注我們，學習更多BIM知識。
來源：深圳BIM聯盟
