在使用Revit建立模型中，拉伸屋頂是經常需要繪制的，如何學會快速繪制拉伸屋頂？只需了解四個步驟就可以快速繪制拉伸屋頂了。

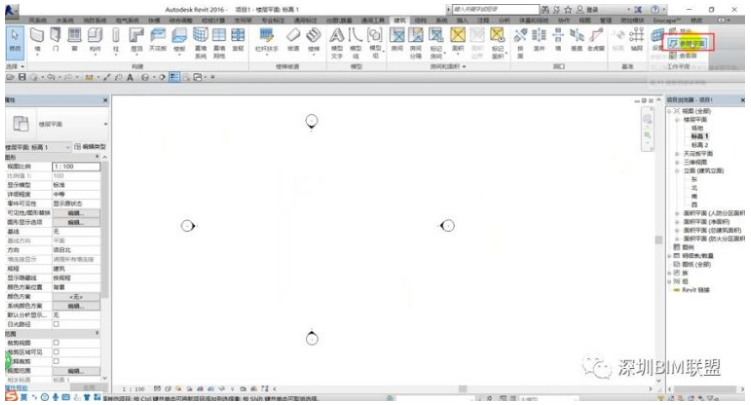

01、繪制參照平面
拉伸屋頂需繪制屋頂截面，在平面無法繪制，需在立面繪制。
1）在選項欄點擊“建筑”——“屋頂”——選擇“拉伸屋頂”，此時彈出“工作平面”，點取消；
2）點建筑選項欄右邊“參照平面”，繪制參照平面。

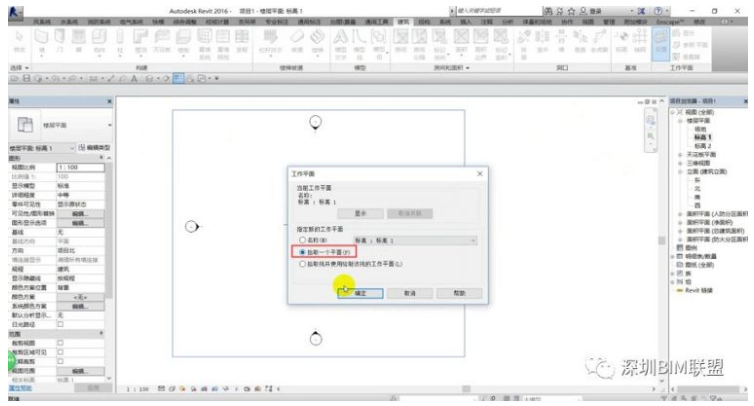

02、設置參照平面
1）在建筑選項欄，點擊“設置”，彈出“工作平面”；
2）點擊“拾取一個平面”，設置參照平面為工作面。
03、繪制屋頂線
1）在建筑選項欄，屋頂下拉列表中選擇拉伸屋頂；

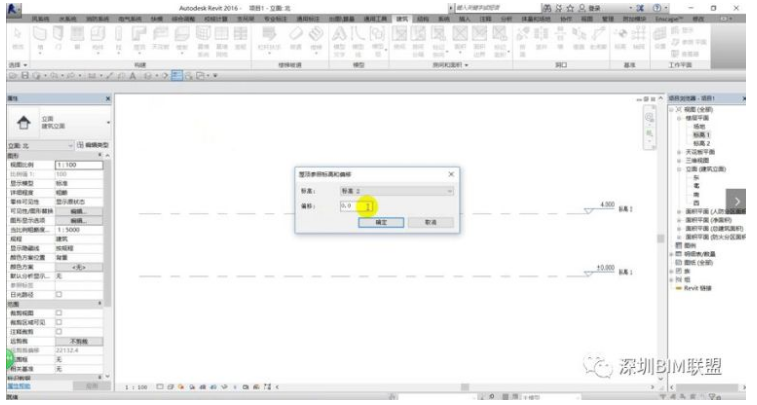

2）此時屋頂參照標高和偏移0.0，點確定，
3）在立面中繪制屋頂線；常規屋頂厚度為400mm。

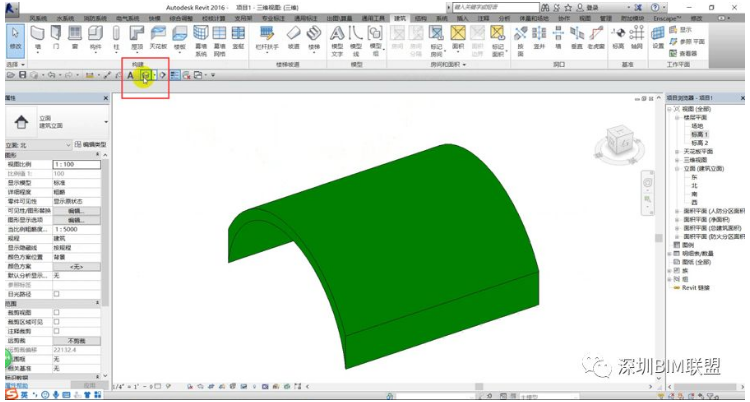

04、確定屋頂樣式
既可通過拖拽改變屋頂，也可在屬性欄中修改拉伸起點和終點。
1）在選型欄下方點擊屋頂圖形，可直接進行拖拽改變屋頂的樣式；
2）在屬性欄下，點拉伸起點、拉伸終點，輸入相應的數值，即可修改拉伸起點和終點。
以上是Revit拉伸屋頂的繪制方法，你學會了嗎？關注我們，學習更多BIM知識。
來源：深圳BIM聯盟
