    在修改或編輯圖元時，經常會彈出各種警告，那么這些問題要要怎么解決呢？今天，我們帶來4種問題的解決辦法，請往下看！

        切割或連接幾何圖形失敗

        不能從墻外剪切實例

        已刪除圖元

        不能粘貼所選內容

    切割或連接幾何圖形失敗

    嘗試切割或連接幾何圖形時顯示警告，且無法正確地重新生成幾何圖形。

    警告：

    對于該條件有幾個類似的錯誤消息，例如：

        無法從墻外剪切[符號]的實例。

        無法剪切具有實例的主體。

        屋頂無法剪切。

        無法剪切連接的圖元。

        無法使圖元保持連接。

    問題：

    Revit必須能夠按建筑比例創建相當精確的模型。應用程序具有關于生成實用建筑模型所需比例和精度的內置隱含假設。

        在大比例側，存在圖元必須在20立方英里以內的限制。

        在小比例側，剪切幾何圖形時，應用程序需要面和邊緣精確對齊。對齊時的輕微不準可能導致幾何圖形無效，從而導致剪切命令失敗。

        另一個小比例要求是幾何圖形不能小于約1/32"(0.79mm)。這意味著有效幾何圖形的邊緣、寬度和半徑必須大于或等于該長度。在剪切中，所得到的幾何圖形必須符合此要求，否則將被視為無效。兩個獨立的幾何圖形可以有效，但當從一個幾何圖形切割另一個時，生成的材料邊緣或體積不滿足最小長度要求。

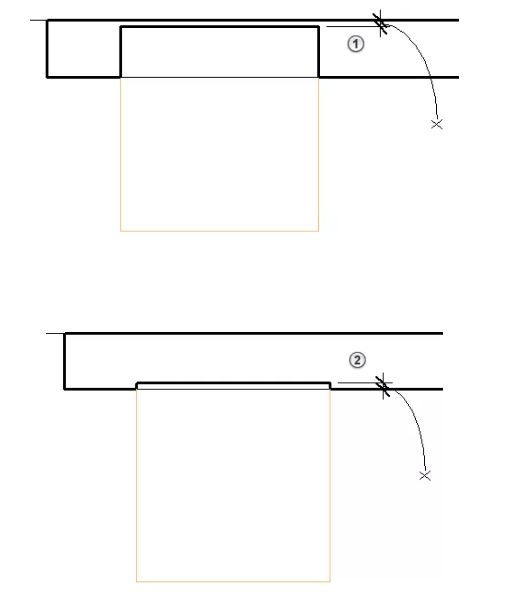

    在以下示例中，表示一種條件，在此條件下切割將導致幾何圖形小于1/32"的要求，表示一種條件，在此條件下被剪切的幾何圖形小于要求。

    解決方案：

    調整圖元的尺寸或位置，以解決錯誤條件。可能的解決方案包括：

        移動一個連接/剪切圖元，以確保生成的幾何圖形或被剪切的幾何圖形大于1/32"。

        查找可能導致輕微不準確性的圖元組合，這可能由其他條件所造成，例如：

            o一部分幾何圖形中較小的圓角或倒角。

            o兩部分內容中稍微不對齊的圓柱或旋轉面。

            o圖元頂部/底部略微傾斜的面，如屋頂和樓板，與其他幾何圖形非常接近的相交。

            o草圖中稍微偏離軸線（使用捕捉功能來調整）。

        檢查模型幾何圖形的測量值，以確保相關圖元之間的距離小于20英里。

    不能從墻外剪切實例

    當您移動以墻為主體的圖元，并且無法正確地重新生成幾何圖形時，將顯示錯誤。

    錯誤：

    不能從墻外剪切<族>實例

    問題：

    Revit無法重新生成幾何圖形來顯示已移動的模型構件。

    如果在移動門、窗或其他類似的以墻為主體的構件后，致使Revit無法正確地重新生成幾何圖形，便會出現該消息。如果在平面視圖中將窗移動到門上，就可能會發生這種情況。Revit不能同時剪切門實例和窗實例。此外，如果拖曳構件或?qū)s短至無法承載構件，從而將構件移動到墻的外面，也會發生該錯誤。

    例如，此曲線墻承載一道門。當您以此種方式更改墻時，它將無法再承載此門，此時就會發生錯誤。

    解決方案：

    取消更改或刪除實例。

    已刪除圖元

    如果您試圖將圖元粘貼到一個沒有正確主體的位置，將顯示該警告。

    警告：

    已刪除圖元。使用“編輯粘貼的圖元”可保留它們。

    問題：

    Revit要求所復制的圖元有適當?shù)闹黧w。例如，窗需要墻，標記和尺寸標注需要參照圖元。

    解決方案：

    如果試圖將一個圖元粘貼到一個不包含適當主體    的位置上，則將看到此消息。單擊“取消”可刪除該警告信息。在功能區上單擊“編輯粘貼的圖元”。在“編輯粘貼內容”模式下，將復制的圖元放置到其適當?shù)闹黧w上。單擊“完成”以完成粘貼過程。

    提示：“對齊粘貼”工具不提供“編輯粘貼的圖元”按鈕。如果出現該消息，可執行取消操作，并改用“粘貼”工具。

    不能粘貼所選內容

    當您嘗試將圖元或剪貼板內容粘貼到不受支持的視圖時就會出現此問題。

    以下是粘貼操作受限情況的示例：

        將模型圖元（如墻）粘貼到繪圖視圖或圖例視圖中

        將標記從一個視圖粘貼到另一個視圖

        將視圖參照粘貼到另一個視圖

        從模型將圖元粘貼到族中

    錯誤：

        不能在<視圖名稱>視圖中粘貼所選內容。

        無法將當前的剪貼板內容粘貼到<視圖名稱>。

    解決方案：

    嘗試粘貼到另一個視圖（如平面視圖、天花板投影平面視圖或三維視圖）。另一種方法是創建一個新圖元，而不是粘貼已復制到剪貼板的圖元。
