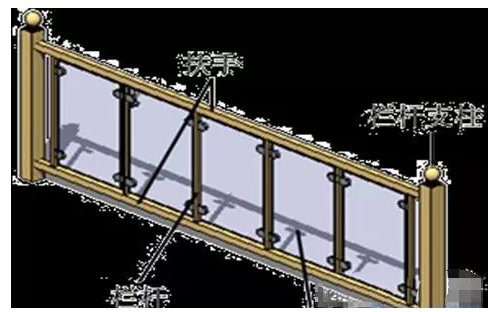

桿扶手在Revit里，涉及到的嵌套族與很多，有兩層嵌套的，有三層嵌套的。里面包括的主要設置有：欄桿扶手(頂部扶欄，普通扶欄)，支柱(起點支柱，終點支柱，轉角支柱、中間支柱)。
一：欄桿扶手-頂部扶欄

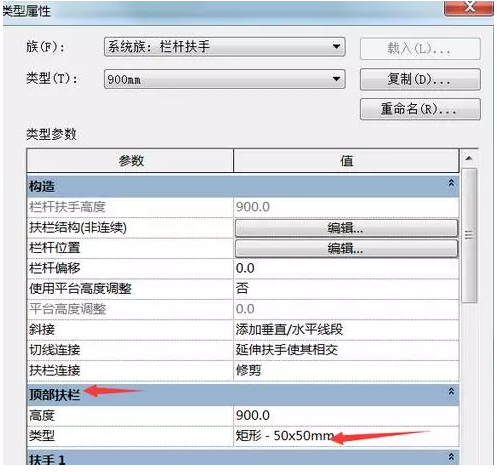

頂部扶欄：欄桿扶手的整體高度由它控制，為什么要和普通欄桿分開，是因為頂部扶欄是一個三層嵌套組裝的，我們看一下流程：
(高度控制)
三層嵌套的順序：

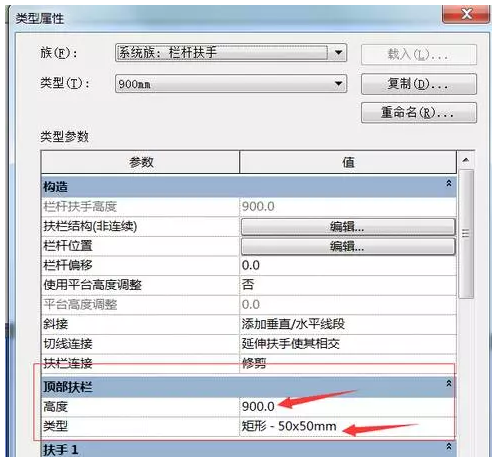

先找到欄桿下是哪個嵌套，記住是一層一層往下找，找的時候，先從大的往小走，比如說，我要修改頂部扶欄，那么我先看欄桿扶手的頂部扶欄：

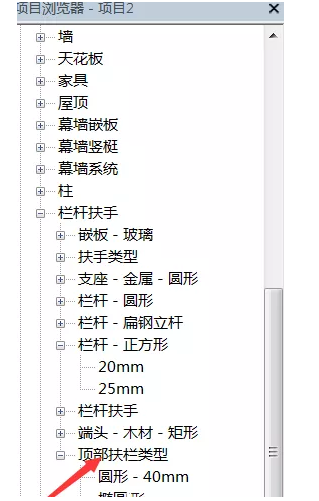

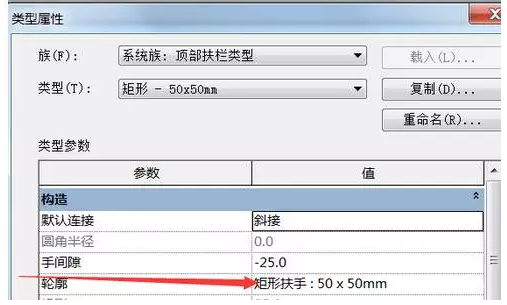

然后接著到項目瀏覽器下找到頂部扶欄矩形：50X50mm，并雙擊它，看它的組成，我們發現它是一個輪廓，接著到項目瀏覽器下的輪廓下找到矩形扶手：50X50mm.找到它可以改變它的尺寸或者替換。然后由輪廓-頂部扶欄-欄桿扶手往上走，這就是嵌套族的編輯。

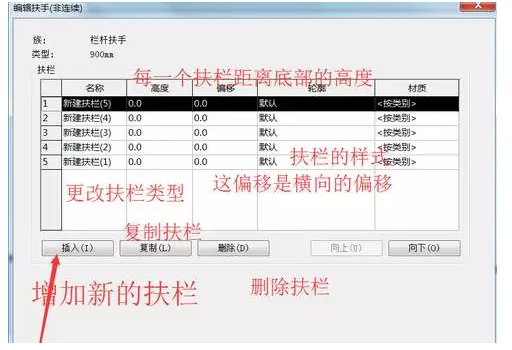

二：欄桿扶手-普通扶欄
普通扶欄就只有兩層嵌套了，比頂部扶欄簡單很多，從形體上來看它是橫著的，在頂部扶欄下方的，我們看數據分析：
三：支柱
支柱，從形體上來分析，它是豎直的，也是由嵌套族組裝，我們來分析下：
很多時候我們的欄桿扶手支柱出不來是因為我們的頂部和底部沒有選擇附著體，把這個調整下即可。

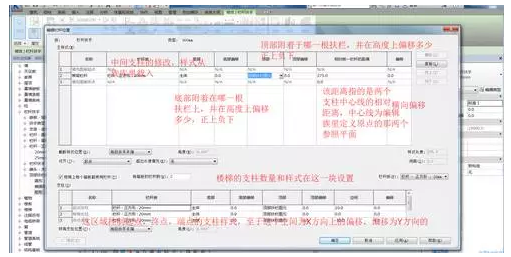

最后，我們來分析一下由多個支柱組成的欄桿扶手。并且注意它的參數設置，先看效果：
再看數據：
