    門窗的繪制

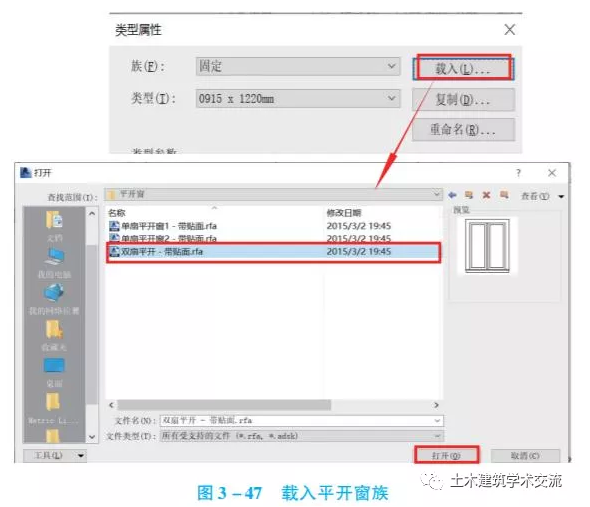

    在功能區選擇【建筑】>【窗】，在彈出的窗的“屬性對話框”中選擇“編輯類型”，彈出“類型屬性”對話框，選擇“載入”，按照建筑>窗>普通窗>平開窗的路徑找到“雙扇平開－帶貼面.ｒｆａ”，單擊“打開”，見圖3－47。

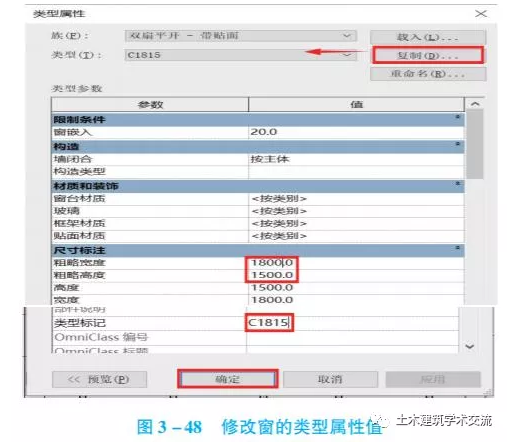

    ?回到“類型屬性”對話框后，單擊“復制”將名稱修改為Ｃ1815，在下面的“類型參數”中將“粗略寬度”值修改為1800，“粗略高度”值修改為1500，“類型標記”值修改為Ｃ1815，單擊確定退出，見圖３－48。

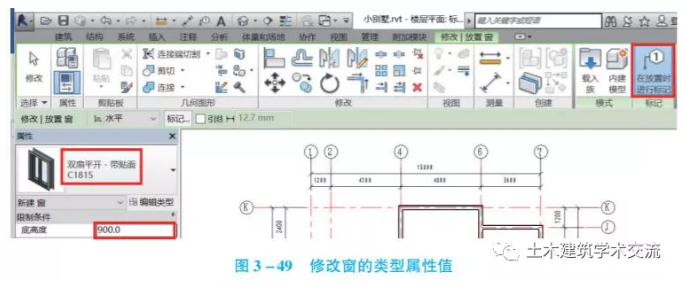

    在功能區選擇【修改∣放置窗】，選中“在放置時進行標記”，以便對窗的型號進行標記。見圖3－49。

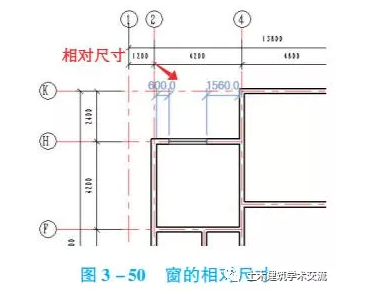

    將光標移動到Ｈ軸上２軸和４軸的墻上，此時會出現窗與周圍墻體距離的藍色相對尺寸，見圖3－50。

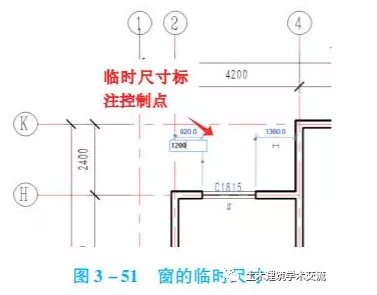

    ?這樣可以通過相對尺寸大致捕捉窗的位置。在墻上合適位置單擊鼠標左鍵以放置窗，調整臨時尺寸標注藍色的控制點，拖動藍色控制點移動到２軸上，修改尺寸值為“1200”，見圖3－51。

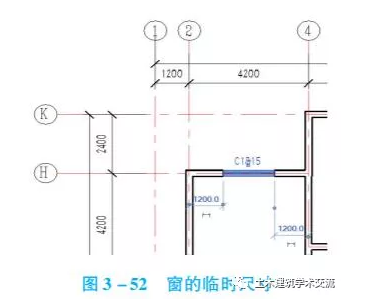

    “Ｃ1815”修改后的位置見圖3－52。

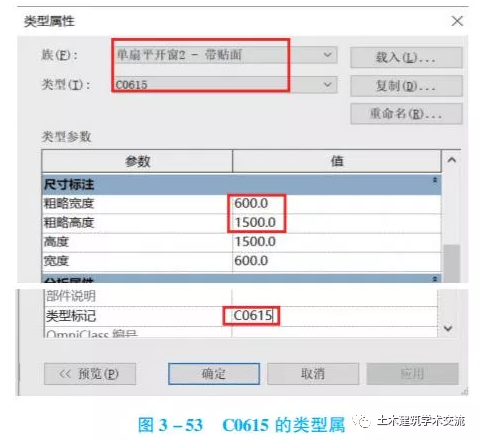

    ?依據“一層平面圖”繼續完成一層其他墻體上窗Ｃ1815的插入。?按照上面窗Ｃ1815的創建方法，同理完成窗Ｃ0615的創建，窗Ｃ0615的“類型屬性”見圖3－53。

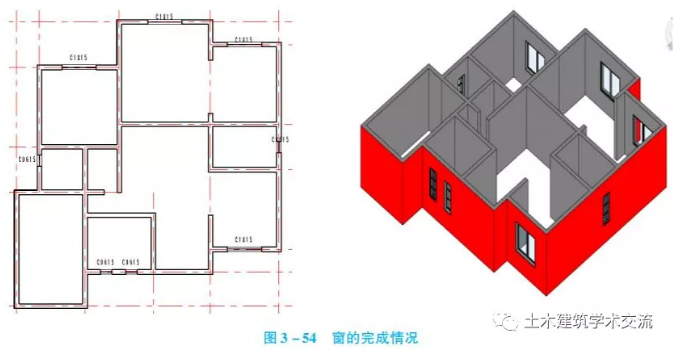

    ?按照上面窗Ｃ1815的插入方法，同理完成窗Ｃ0615的插入，窗的最終完成情況見圖3－54。

    ?下面開始創建一層的門，首先創建Ａ軸上１軸與３軸之間的JLM3022，由圖中可知門的寬度為3000，寬度為2200。?????在功能區選擇【建筑】>【門】，在彈出的門的“屬性對話框”中選擇“編輯類型”，彈出“類型屬性”對話框，選擇“載入”，按照建筑>門>卷簾門>的路徑找到“水平卷簾門.ｒｆａ”，單擊“打開”。?回到“類型屬性”對話框后，單擊“復制”將名稱修改為JLM3022，在下面的“類型參數”中將“粗略寬度”值修改為3000，“粗略高度”值修改為2200，“類型標記”值修改為JLM3022，單擊確定退出。同理根據附錄當中的“一層平面圖”依次創建Ｍ0620、Ｍ1822、Ｍ1522，按照立面圖當中門的樣式在門的族庫當中載入相應的門，修改相關門寬及門高即可。

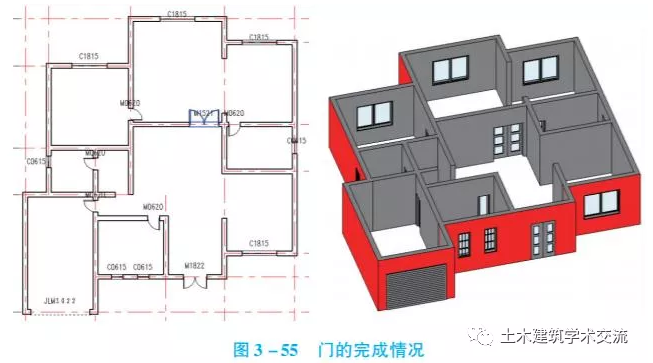

    ?門的插入方式與窗完全相同，只需在墻體的大致位置插入門，然后單擊已插入的門，通過修改臨時尺寸標注來精確定位。如果在插入門的時候發現門的開啟方向與圖紙不符，可以按鍵盤上的空格鍵切換開啟方向。完成后的小別墅一層門見圖3－55。

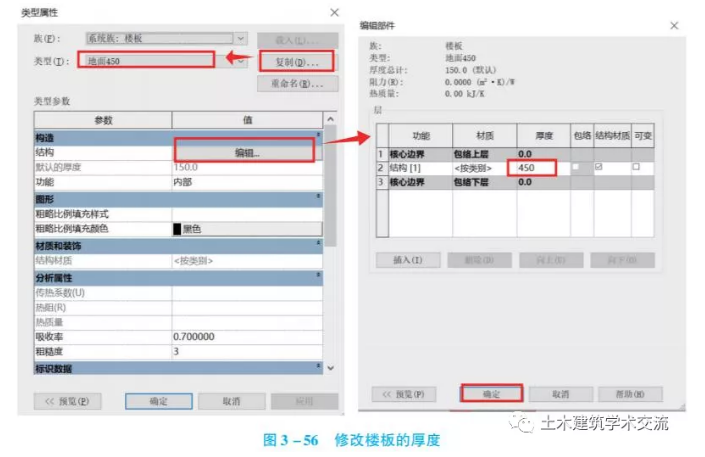

    ?在右側的“項目瀏覽器”中雙擊打開樓層平面:標高１，功能區選擇【建筑】>【樓板】>【樓板:建筑】，在彈出的樓板“屬性”對話框中選擇“編輯類型”，彈出“類型屬性”對話框，選擇“復制”，將名稱修改為“地面450”。在下面的類型參數“構造”處單擊“編輯”，在彈出的“編輯部件”對話框中將“結構１”的厚度修改為450，連續單擊兩次確定退出，見圖3－56。

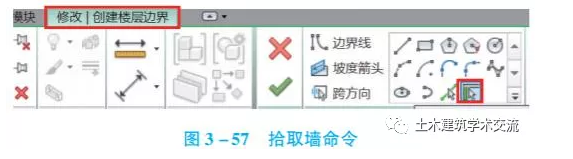

    下面開始繪制樓板，在【修改∣創建樓板邊界】選項卡下選擇“拾取墻”命令，見圖3－57。

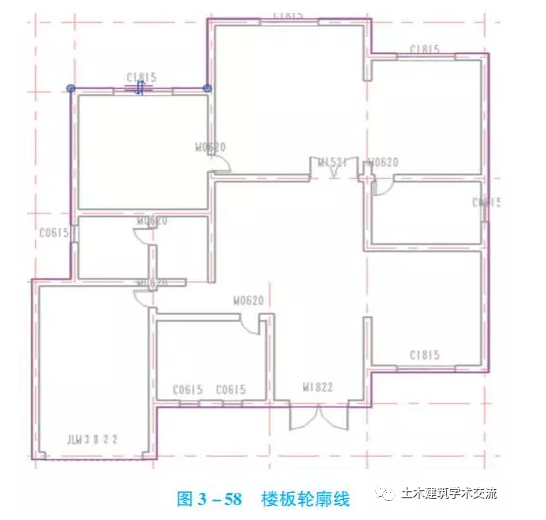

    ?光標移動到外墻外邊線上會發現相關的墻體變成藍色(此時按鍵盤上的TAB鍵，可以切換Revit2016自動拾取的墻線)，依次單擊拾取外墻外邊線自動創建樓板輪廓線(輪廓線為紫色)，見圖3－58。

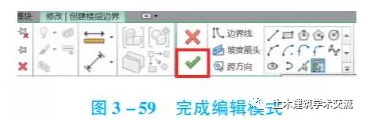

    單擊“完成編輯模式”退出繪制，見圖3－59。

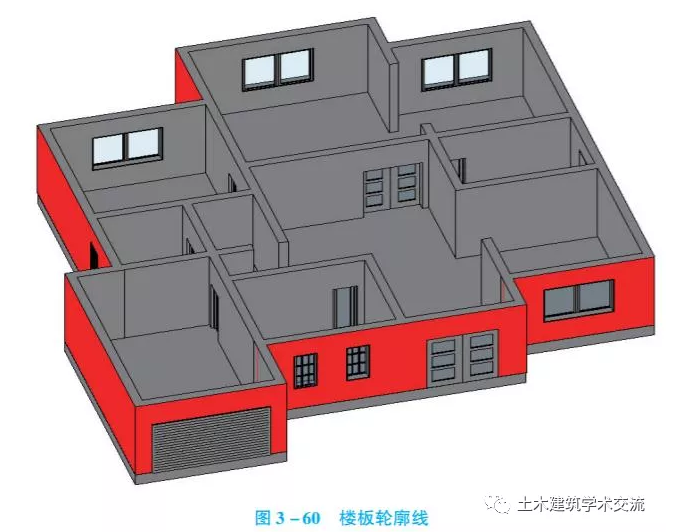

    ?完成的一層地面見圖3－60。

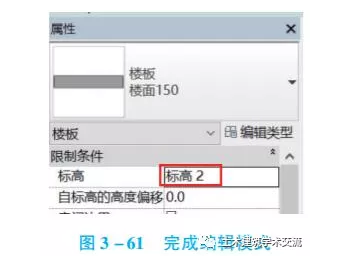

    ?下面我們來繪制標高為3.125處的樓板，由附錄的剖面圖可知，該處樓板厚度為150。?在右側的“項目瀏覽器”中雙擊打開樓層平面:標高１，功能區選擇【建筑】>【樓板】>【樓板:建筑】，在彈出的樓板“屬性”對話框中選擇“編輯類型”，彈出“類型屬性”對話框，選擇“復制”，將名稱修改為“樓面150”。在下面的類型參數“構造”處單擊“編輯”，在彈出的“編輯部件”對話框中將“結構1”的厚度修改為150，連續單擊兩次確定退出。?因為要繪制的樓板標高為3.125，所以在左側的“屬性”對話框中將樓面150的標高改為“標高２”，見圖3－61。

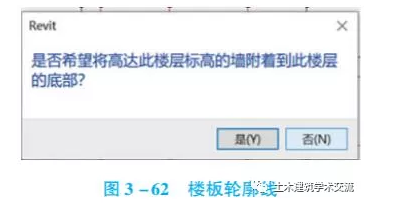

    然后按照繪制地面450同樣的方法，用“拾取墻”命令拾取樓板輪廓線后，單擊“完成編輯模式”，創建一層樓板，如圖3－62彈出的對話框中選擇“是”，樓板與墻相交的地方將自動剪切。

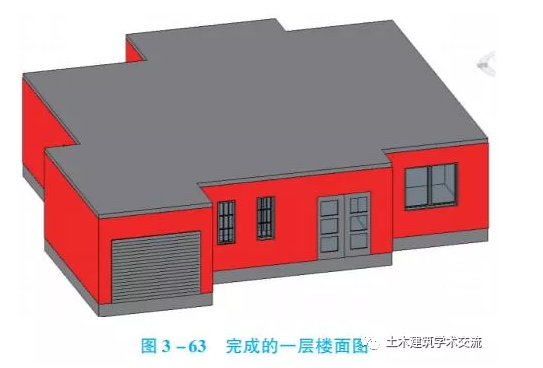

    退出繪制，完成圖見圖3－63。
