你應該知道的Revit繪制管道小技巧

今天依舊是我和大家分享revit中常用的小技巧。

沒錯就是我。那個給排水專業的，特喜歡用一層衛生間給水管舉栗的那個，記得嗎？

沒錯，今天還是用一層衛生間給水管舉栗。

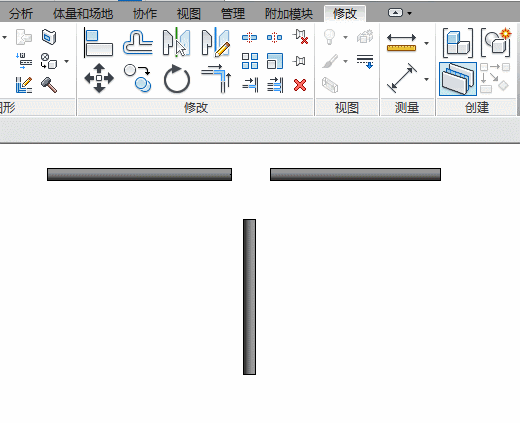

技巧一：快速連接同一平面上的兩根管道

我們有時候會遇到兩個不同管徑的管道需要連接到一起，又或是為了方便管道的定位分別繪制兩根管道，這時候就需要用到我們修建工具（快捷鍵為TR）。

    注意，必須在同一平面哦！！！

      (ps：高度偏倚不一樣的話要在立面連接)

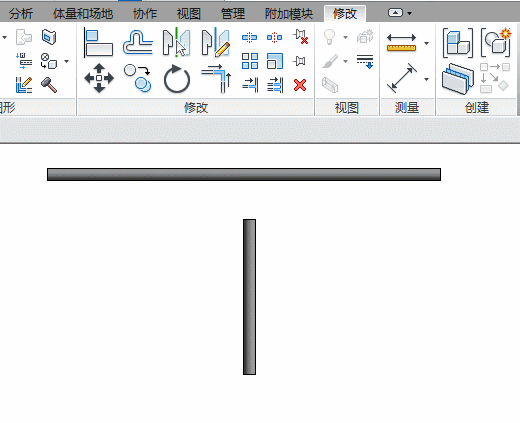

    技巧二：快速將支管與干管連接

       支管是管道系統最常見的管道分支，有時候我們同樣為了方便將它單獨繪制之后才與干管連接，這時候也是用修剪工具，但不同的是我們需要選擇的是修剪/延伸單個圖元（快捷鍵想知道嗎？）

     注意，在連接時應先選擇干管！！！

      揭曉修建/延伸單個圖元的快捷鍵，那就是自己設置。

    驚不驚喜，意不意外？

   （pps：快捷鍵的設置在視圖模塊中的用戶界面）

       謝謝大家的耐心閱讀。
