在revit里構件明細表相信很多人都會做，但是如果在明細表里顯示出構件的外觀圖片呢？那該如何做？以柱子為例：

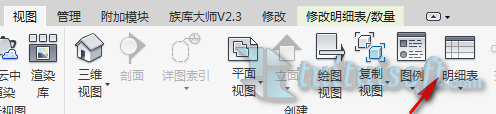

首先在視圖工具欄中點擊“明細表”下拉并選擇“明細表/數量”：

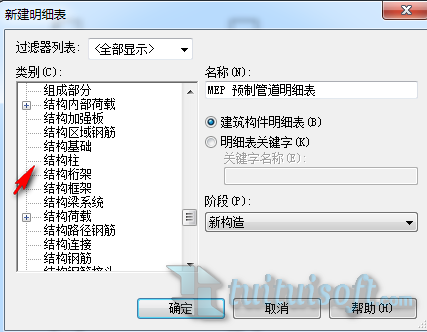

接著在過濾器的下方里的“類別”中選擇相應的構件。比如“結構柱”：

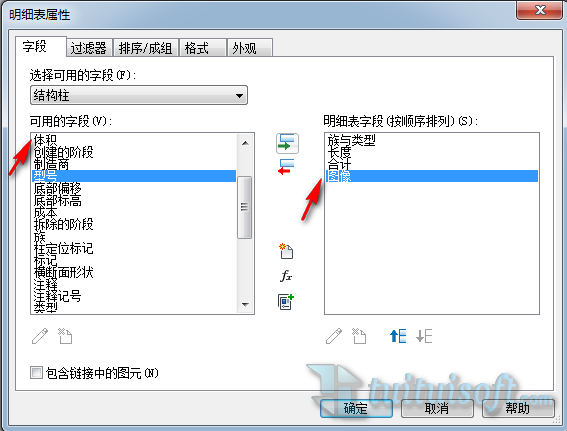

在明細表中的“可用字段”里選擇相應的參數，在明細表字段里可以選擇“圖像”或“類型圖像”（兩者有差別）參數：

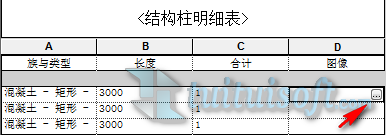

回到三維視圖里截圖“構件的形狀”并將截圖好的構件圖片放置明細表中，回到導出的明細表中點擊圖像下方的幾個小點點：

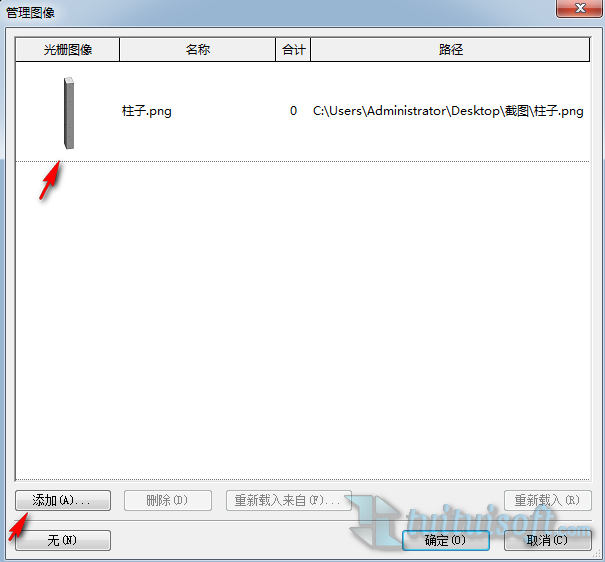

進入管理圖像的界面里點擊“添加”之前截圖好的構件圖片：

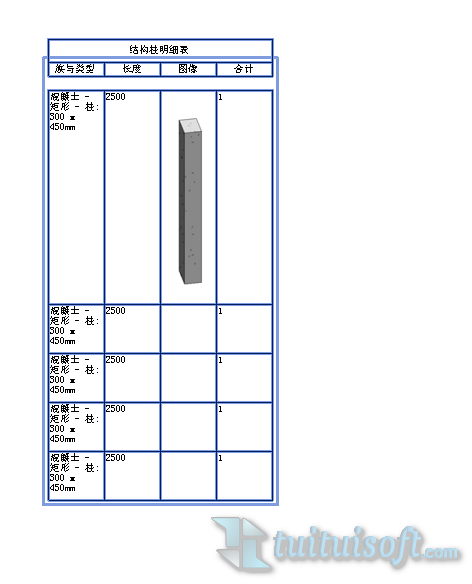

添加構件的圖片后在明細表的圖像欄里就有之前添加好的圖片名稱，若想看到圖片，在圖紙里如何顯示出來？在視圖工具欄里點擊新建“圖紙”后在項目瀏覽器里將“明細表/數量”中的構件明細表拖進圖框里放置：
