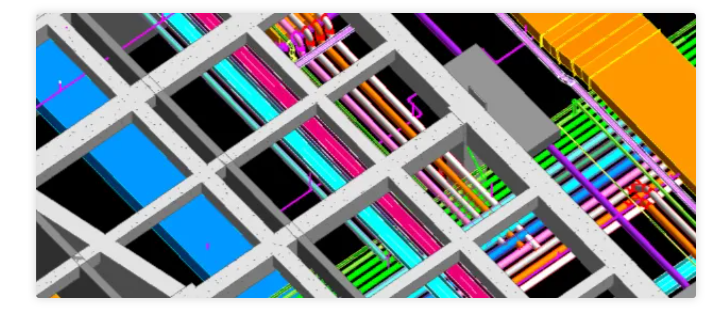

IM管線綜合是非常麻煩的，很多剛入坑的小伙伴完全不知從哪里下手，今天給大家帶來有關于BIM管線綜合常見的要求與原則，幫助你快速的入門；

下文關于BIM管線綜合總體原則、各專業原則、管線排布原則以及圖紙深化要求等方面來列舉，文章較長，建議大家收藏起來，需要的時候可以打開看一下。

01

BIM管線綜合總體原則

1) 大管優先。因為小管道造價低易安裝；而大截面、大直徑的管道，如空調通風管道、排水管道、排煙管道等占據的空間較大，在平面圖中先作布置。

2) 臨時管線避讓長久管線。

3) 有壓讓無壓。無壓管道，如生活污水管、廢水管、雨水管、冷凝水管都是靠重力排水，因此，水平管段必須保持一定的坡度，是順利排水充分條件，所以在與有壓管道交叉時，有壓管道應避讓。

4) 金屬管避讓非金屬管。因為金屬管較容易彎曲、切割和連接。

5) 電氣避熱避水。水管的垂直下方不宜布置電氣管線，另外在熱水管道上方也不宜布置電氣管線。

6) 消防水管避讓冷凍水管（同管徑）。因為冷凍水管有保溫，有利于工藝和造價。

7) 強弱電分設。由于弱電線路如電信、有線電視、計算機網絡和其它建筑智能化線路易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內，而且橋架間留一定距離。

8) 附件少的管道避讓附件多的管道。這樣有利于施工和檢修，更換管件。各種管線在同一處布置時，還應盡可能做到呈直線、互相平行、不交錯，還要考慮預留出安裝、維修更換的操作距離、設置支吊架的空間等(一般為 400mm 以上)。

9) 冷水管讓熱水管。因熱水管如果連續調整標高，易造成積氣等。

10) 當各專業管道不存在大面積重疊時(如汽車庫等):水管和橋架布置在上層，風管布置在下層;如果同時有重力水管道，則風管布置在最上層，水管和橋架布置在下層,同時考慮重力水管道出戶高度,必須保證能夠接入市政室外井。

11) 當各專業管道存在大面積重疊時(如走道、核心筒等)，由于并排管線較多會遮擋風口，故由上到下各專業管線布置順序為:不需要開設風口的通風管道、橋架、水管、需要開設風口的通風管道;

12) 地下車庫管綜時最低凈高要大于 2200mm；如果是貨運通道或其他運輸通道，必須滿足建筑專業圖紙的要求。

13) 管線過防火卷簾時能滿足最低凈高的前提下可以從防火卷簾門通過，如果不能進行避讓，地上部分在滿足凈高的前提下可以從防火卷簾門上方通過，或在其上方平行放置, 并做好相關的防火封堵,保證防火門隔離防火分區的功能。

BIM 機電深化設計重要要求

序號	原則	具體內容
1	滿足深化設計施工規范	機電管線綜合不能違背各專業系統設計意圖，應在保證 各系統使用功能的同時，滿足建筑本身的使用功能要求 與業主對建筑空間的要求。
2	保證結構安全	機電管線需要穿梁、穿越主體結構墻體時，需與結構專業提前溝通，保障結構安全。
3	合理利用空間	機電管線排布應在滿足使用功能的前提下，路徑合理方便施工，且盡可能集中布置，系統主管線集中布置在 公共區域(如走廊等)。
4	滿足施工和維護空間需求	充分考慮系統調試、檢測和維修的要求，合理確定各種設備、管線、閥門和開關等的位置和距離，避免軟碰撞。
5	滿足裝飾裝修要求	機電綜合管線布置應充分考慮機電系統安裝后能滿足各區域的凈空要求，無吊頂區域排布整齊、合理、美觀。與土建預留預埋配合。



02

管線綜合專業原則

1、結構專業

1) 對于結構專業的模型應當充分考慮現場實際做法導致結構梁體以及墻柱板的誤差 （50mm 是誤差允許范圍）。

2) 結構平面上已經標注為后澆板且機電施工之后才進行封閉的區域，若在此區域內留洞， 則不另外表示，其余情況皆應當表示出來。

3) 結構平面中，一般對于尺寸小于 300×300mm 的洞口，不另外表示；待管線綜合完畢 后，應當表示出來。

4) 對于人防區域頂板上留洞，無論洞口大小，均需要結構專業確認，并在結構圖上表示；人防臨空墻的預留套管或隔墻上要求密閉套管的，必須與混凝土澆筑一次完成，杜絕 留洞或開洞后置套管。

5) 設備管道如果需要穿梁，則開洞尺寸必須小于 1/3 梁高度，而且小于 250。開洞位置 位于梁高度的中心處。在平面的位置，位于梁中的 1/3 處。穿梁定位需要經過結構專業確認，并同時在結構圖上表示。

6) 在剪力墻上穿洞時，一般對于尺寸小于 300mm×300mm 的洞口，不另外表示。但設備專業留洞，需要注意留在墻的中心位置，不要靠近墻邊或者拐角處，避免碰到暗柱。現場在墻上留洞時，如果發現洞口和暗柱有沖突情況，需要通知結構專業進行處理。人防區域必須提前預留，管綜時定位要準確。

7) 在連梁上穿洞時，則開洞尺寸必須小于 1/3 梁高度，而且寬和高度都小于 800mm。

8) 結構不表示的小洞口，其他專業一定要表示清楚，并確認無誤后方可施工。

9) 結構樓板上，柱帽范圍不可穿洞。

2、水專業

1) 管線要盡量減少設置彎頭。

2) 給水管線在上，排水管線在下。保溫管道在上，不保溫管道在下，小口徑管路應盡量支撐在大口徑管路上方或吊掛在大管路下面。

3) 除設計提升泵外，帶坡度的無壓水管絕對不能上翻。

4) 給水引入管與排水排出管的水平凈距離不得小于 1m。室內給水與排水管道平行敷設時，兩管之間的最小凈間距不得小于 0.2m；交叉鋪設時，垂直凈距不得小于 0.15m。給水管應鋪設在排水管上面，若給水管必須鋪設在排水管的下方時，給水管應加套管，長度不得小于排水管徑的 3 倍。

5) 噴淋管距離吊頂間間距應為管外壁離吊頂上部面層間距凈空不小于 100mm。

6) 各專業水管盡量平行敷設，最多出現兩層上下敷設。

7) 污排、雨排、廢水排水等自然排水管線不應上翻，其他管線避讓重力管線，重力管線必須保證能夠與市政室外井的接入。

8) 給水 PP-R 管道與其他金屬管道平行敷設時，應有一定保護距離，凈距離不宜小于100mm，且 PP-R 管宜在金屬管道的內側。

9) 橋架在水管的上層或水平布置時要留有足夠空間(橋架底部距離水管邊緣或者保溫邊緣 50mm 以上)。

10) 水管與橋架層疊鋪設時，要放在橋架下方。

11) 管線應避免擋門、窗，應避免通過電機盤、配電盤、儀表盤上方。

12) 管線外壁之間的最小距離不宜小于 100mm，管線閥門不宜并列安裝，應錯開位置，若需并列安裝，凈距不宜小于 200mm。

3、暖通專業

1) 應保證無壓管(暖通專業僅冷凝水管)的重力坡度，并盡量避免無壓管與其它管道交叉及疊加，以控制層高。

2) 風管和較大的母線橋架，一般安裝在最上方;安裝母線橋架后，一般將母線穿好。風管與橋架之間的距離要≥100mm。

3) 對于管道的外壁、法蘭邊緣及熱絕緣層外壁等管路最突出的部位，距墻壁或柱邊的凈距應注明≥100mm。

4) 通常風管頂部距離梁底 50~100mm 的間距。

5) 如遇到空間不足的管廊，可與設計師溝通，在保證截面流量不變的情況下，適當修改斷面尺寸，便于提高標高。

6) 暖通的風管較多時，一般情況下，排煙管應高于其他風管;大風管應高于小風管。兩個風管如果只是在局部交叉，可以安裝在同一標高，交叉的位置小風管繞大風管。

7) 冷凝水應考慮坡度，吊頂的實際安裝高度通常由冷凝水的最低點決定，冷凝水管從風機盤管至水平干管坡度不小于 0.01，冷凝水干管應按排水方向做不小于 0.003 的下行坡度。

8) 空調冷凍水管、乙二醇管、空調風管、吊頂內的排煙風管均需設置保溫，其厚度及空調水管實際管徑見附件。風管法蘭保溫條寬度一般可按 35mm 考慮。

9) 注意冷凝水排水管均有防結露層厚度為 25mm。

4、電氣專業

1) 電纜線槽、橋架宜高出地面 2.2m 以上。線槽和橋架頂部距頂棚或其它障礙物不宜小于 0.3m。

2) 當電纜橋架必須與易燃易爆氣體管和熱力管道敷設在一起時，電纜橋架應敷設在易燃易爆氣體管和熱力管道的下方。

3) 在吊頂內設置時，線槽蓋開啟面應保持 80mm 的垂直凈空，與其他專業之間的距離最好保持在≥100mm。

4) 電纜橋架與用電設備交越時，其間距不小于 0.5m。

5) 兩組電纜橋架在同高度平行敷設時，其間距不小于 0.6m；當電纜橋架邊沿距離墻、風管等水平物體側凈距不小于 0.6m 時（局部 1 米以下的柱子可不受影響），該兩組電纜橋架的平行間距可按照不小于 0.2m 處理（方便金屬線管從橋架兩側穿出）。橋架距墻壁或柱邊凈距≥100mm。

6) 電纜橋架內側的彎曲半徑不應小于 0.3m。

7) 電纜橋架多層安裝時，控制電纜間不小于 0.15m，電力電纜間不小于 0.25m，當電纜橋架為不小于 30°的夾角交叉時，該間距可適當減小 0.1m，弱電電纜與電力電纜間不小于 0.5m，如有屏蔽蓋可減少到 0.3m，橋架上部距頂棚或其他障礙不小于 0.3m。

8) 電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方。

9) 通信橋架距離其他橋架水平間距至少 300mm，垂直距離至少 300mm，防止其它橋磁場干擾。

10) 橋架上下翻時要放緩坡，角度控制在 45°以下，橋架與其他管道平行間距≥100mm。

11) 橋架不宜穿樓梯間、空調機房、管井、風井等，遇到后盡量繞行。

12) 強電橋架要靠近配電間的位置安裝，如果強電橋架與弱電橋架上下安裝時，優先考慮強電橋架放在上方。

13) 當有高、低壓橋架上下安裝時，高壓橋架應在低壓橋架上方布置，且兩者距離不小于0.5m。

14) 弱電線槽之間間距不小于 100mm。

15) 弱電線槽與強電橋架之間間距不小于 300mm。

16) 如強電采用接地金屬線槽，弱電線槽與強電線槽之間間距不小于 150mm。

03

管線綜合排布原則

管線綜合排布，應滿足以下原則要求：

1) 保證使用功能原則：不同專業管線間距離，盡量滿足現場施工規范要求，在保證系統 安全使用功能的前提下盡可能提高室內外凈空高度；

2) 主干管線集中布置原則：系統主干管原則上應布置在公共區域，盡量不布置在戶內；（如圖紙有特殊要求除外）；

3) 方便施工的原則：應充分考慮和土建的交叉作業施工，以及安裝工序及條件，機電設 備、管線對安裝空間的要求，合理性確定管線的位置和距離；

4) 方便系統調試、檢測、維修的原則：充分考慮系統操作、調試、檢測、維修各方面對 空間的要求；

5) 美觀的原則：機電綜合應充分考慮各明裝機電系統安裝后外觀整齊有序，間距均勻（特 別是辦公無吊頂區域）；

6) 結構安全的原則：機電管線穿越結構構件，其預留洞口或套管的位置、大小須保證結構安全；

04

BIM 模型管線原則

1、管線綜合前對各專業模型的要求

1) 建筑專業：要求樓梯間、電梯間、管井、樓梯、配電間、空調機房、泵房、換熱站管廊尺寸、天花板高度等定位須準確。

2) 結構專業：要求梁、板、柱的截面尺寸與定位尺寸須與圖紙一致;樓層內所有梁的標高都需準確無誤，特別是管廊、走廊、長廊、公區及坡道等處的結構梁，如遇到管線穿梁需要設計方給出詳細的配筋圖，BIM 做出管線穿梁的節點。

3) 給排水專業：各系統的命名須與圖紙保持一致；一些需要增加坡度的水管須按圖紙要求建出坡度;系統中的各類閥門須按圖紙中的位置加入;有保溫層的管線，須建出保溫層。

4) 暖通專業：要求各系統的命名須與圖紙致;影響管線綜合的一些設備、末端須按圖紙要求建出，例如：風機盤管、風口等；暖通水系統建模要求同水專業建模要求一致；有保溫層的管線，須建出保溫層。

5) 電氣專業：要求各系統名稱須與圖紙一致。

2、管線綜合前對建模的要求

1) 明確吊頂空間內各位置梁底標高及其吊頂高度。

2) 檢查各專業是否有缺少模型的情況，了解各管廊復雜位置。

3) 按設計要求定出風管底標高、水管中心標高。

4) 按各專業要求分出各自在吊頂空間內的位置。一般施工情況從上至下為暖通專業、電氣專業、水專業。

5) 模型中圖紙的路由需要發生改變，請與設計方協調。暖通風專業遇到空間特別緊湊的管廊，但又要保證吊頂高度的情況，需要改變截面尺寸時，應與設計師方面協調。

3、綜合排布間距控制

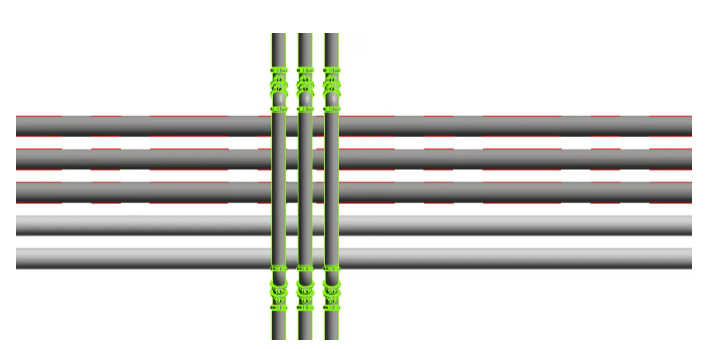

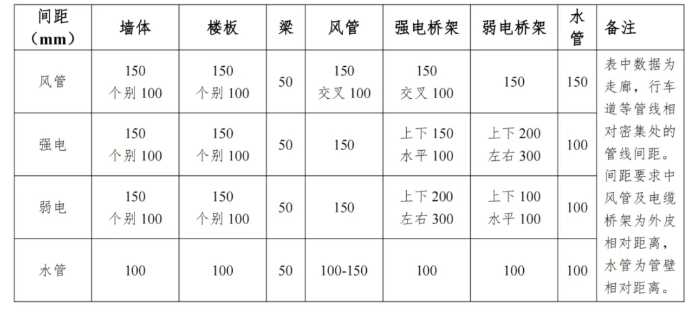

機電管線排布間距控制要求見下所示：

注：①圖中間距并不是絕對的，具體情況具體分析；②各專業管線貼頂敷設時，應考慮從上方檢修的空間，其最小間距為 100mm；③管線水平凈距最小距離為 100mm。

4、綜合排布注意事項

1) 向下風口處和側風口處不能排布管線；

2) 管線避讓盡量利用梁窩；

3) 預留風管與水管的保溫空間；

4) 各專業在同一處水平方向布置時，橋架、水管、風管，若空間可滿足水平排開盡量滿足水平排布，排布盡量使水管排布在一起，橋架排布在一起，考慮綜合支吊架；若水平無法排開，考慮橋架排布在上層，水管視情況排布在橋架下方，盡量與風管齊平，在做水管吊架位置上層管線需留出吊架空間，以滿足水管安裝；

5) 橋架放線，排布時可充分利用梁窩空間，考慮留出放線空間（具體空間大小具體分析）。

6) 強電橋架與弱電線槽之間留有一定間距，以免相互干擾，有條件時，可布置在走廊兩側，如無條件，兩者間距一般≥300mm（避免電磁場效應），橋架若需翻彎避讓，弱電橋架避讓強電；

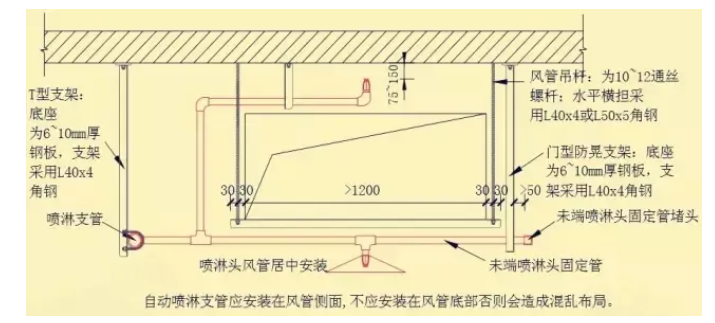

7) 風管、排管寬度≥1200mm 時，應在下方考慮150mm 噴淋頭安裝空間。

8) 注釋：綜合過程中如果因無法滿足凈高，需要對風管系統深化設計，通常進行壓扁處理，不同項目對風管中風速和流量要求不同，進行壓扁處理時要保證風管的風速和流量，寬高比最大為4。

05

深化設計圖紙要求

相對于常規的平面圖、立面圖、剖面圖，BIM 更配置了更為強大的出圖功能。可利用 BIM軟件經過碰撞檢查、凈高優化、漫游工序后，確定機電各專業合理的位置、標高，從三維模型直接導出帶有準確、清晰標注的平面圖、剖面圖來直接用于指導現場施工，這些圖對施工過程的指導具有顯著的意義。深化設計出圖內容及要求詳見下所示：

基于 BIM 的機電深化設計出圖內容及要求

序號	深化成果	深化設計要求
1	機電綜合平面圖及剖面圖	1) 協調各專業的管線布置及標高，確實無法滿足要求 的，及時與業主及設計院溝通解決。 2) 經濟合理的布置綜合支架，深化設計時考慮綜合支架 的規格及 形式，管道排布要考慮支架的空間。 3) 合理安排出圖時間，充分考慮圖紙“零”往返及修改調整的時間，確保后期的施工不受影響。 4) 管線之間空間的布置要充分考慮管線上配件的空間、施工的操作空間和后期的維護空間。 5) 重點部位或管線較多的部位的剖面詳圖的繪制。
2	預留預埋圖	1) 在綜合機電平面圖完成審批后調整各專業的預埋管線和預留孔洞、套管。 2) 重點標注預留預埋的定位尺寸.
3	綜合管線支架布置平面圖	1) 根據綜合平面圖的布置，合理調整本專業系統管線的走向和布置，保證本專業的完整性。 2) 合理美觀的設置聯合支架，解決復雜密集管線支架的有效布置。
4	管井等專業深化大樣詳圖	1) 熟悉每根管線的連接形式，根據其連接形式的不問布置合理的操作空間。 2) 管線的排布要充分考慮管井內閥門等配件的安裝空 間和操作空間，預留管井的維修操作空間。 3) 保證管線的完整性。
5	設備（基礎）定位圖	1) 要求對每個設備的規格尺寸，運行重量等都有詳細的 數據，重點協調了解其他分包和指定分包的設備的規格尺寸。 2) 對保基礎預埋件或減震措施的要標注其預埋件的種類、規格型號和定位尺寸。
6	吊頂天花配合圖	1) 加強和精裝修專業的協調，了解吊頂板、幕墻等的安裝尺寸，合理調整末端的風口，燈具、噴頭等的布置。
