    一、簡介

    要將Revit文件集成到FME中，可以使用Revit內置的IFCExporter（File>Export>IFC）導出IFC文件。獲取文件后，使用FME的IFCwithDataViews讀模塊在FME中打開文件。本示例演示了如何通過FME2019+和Revit2019+的RevitIFCExporter使用IFCwithDataViews讀模塊。

    RevitIFCExporter是Revit的Autodesk插件，可基于buildingSMART?IFC數據交換標準提供經過完全認證的導出。

    二、前提條件與環境

    Revit，RevitArchitecture，RevitMEP或RevitStructure，需要使用2019版或更高版本

    使用FME64位FMEDesktop，需要使用2019.0或更高版本

    三、安裝IFCExporter插件

    AutodeskRevit自帶了IFCExporter插件，因此無需單獨安裝。Autodesk可通過其應用程序商店進行更新。

    四、使用IFCExporter插件

    請遵循AutodeskRevitIFC手冊中的說明。

    對于大多數轉換，我們建議：

    IFC版本：FME可以讀取IFC2x3和IFC4

    文件類型：IFC

    導出階段：在大多數情況下都可以使用默認工作空間的設置，但是您可能需要明確選擇獲取所有的項目

    空間邊界：1級或2級

    五、從Fme讀取IFC

    前面我們的博客介紹了三篇關于IFC轉換CityGML的相關內容，如下（點擊跳轉）：

    IFC轉CityGML-基礎

    此示例演示了將低細節IFC模型轉換為CityGML文件的過程。

    IFC轉CityGML-中級

    此示例展示了如何將一個高細節的IFC模型轉換為一個細節級別為4的CityGML文件。示例工作區足夠全面，可以處理大多數IFC架構數據集。

    IFC轉CityGML-高級

    此示例演示將高細節和低細節IFC數據合并到具有多個詳細級別的單個CityGML文件中。

    六、如何使用FMEExporter處理Revit數據

    注意：適用于Revit的FMEExporter已從FME2019+起停止維護，因為它實質上復制了所有Revit版本中已經存在的功能。

    當我們首次為Revit創建FMEExporter插件時，它是基于Revit自己的IFCExporter以及一些我們認為可能有用的額外信息構建的。但是，在過去的幾年中，我們意識到可以在RVZ文件的IFC組件中找到對用戶有用的所有信息，并且導出器是多余的。Revit(*.rvt)讀模塊能夠讀取IFC文件，并從中產生完全相同的要素。

    通過在FME2019+中引入原生的AutodeskRevit(*.rvt)讀模塊，我們將原來的AutodeskRevit（*.rvz）讀模塊重新用作IFCwithDataViews（FMEExporterforRevit）讀模塊。該讀模塊可以從IFC數據中提取到GIS或CAD中的要素信息，并將繼續進行維護。我們建議的方法是將IFCwithDataViews讀模塊與原生的RevitIFCExporter插件一起使用。

    （1）簡介

    此示例演示了如何在Revit使用FMEExporter，從安裝插件到單次導出和批量導出，從.rvt創建.rvz文件后在FMEWorkbenchFME2018和更低版本以及Revit2018和更低版本中使用。

    問題：什么是FMEExporter

    答:FMEExporter是Revit的免費插件，用于導出.rvz文件。這些.rvz文件本質上是IFC導出的文件，其中包含諸如屬性集之類的其他數據，可以在您的FME集成工作流中使用。請注意，插件擴展是免費的，但需要FME許可或試用許可證才能使用加載項。

    前提條件

    Revit，RevitArchitecture，RevitMEP或RevitStructure，版本2013-2018

    FME2015至2018版

    如果使用32位Revit，則需要安裝32位FMEDesktop。要使用64位Revit，需要64位FMEDesktop。

    安裝插件

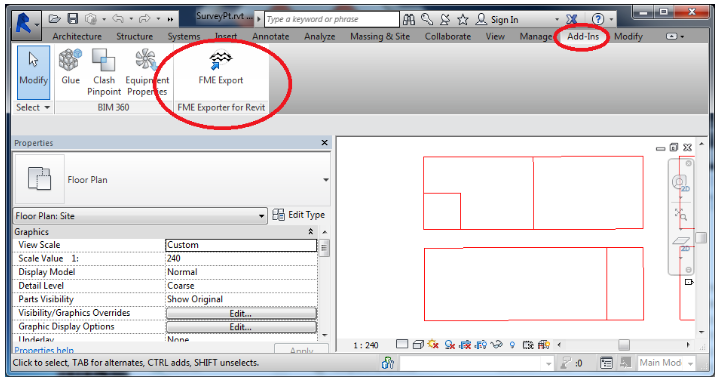

    當您安裝FME64位或獨立的FMERevitforRevit時，將自動安裝該插件。請注意，只有將項目加載到Revit中才能使用該插件。

    如果安裝了64位FME，但FME導出插件未出現在Revit中，則可能需要手動去擴展它。為此，請從“開始”菜單啟動應用程序

    FMEUtilitiesFMEIntegrationConsole：

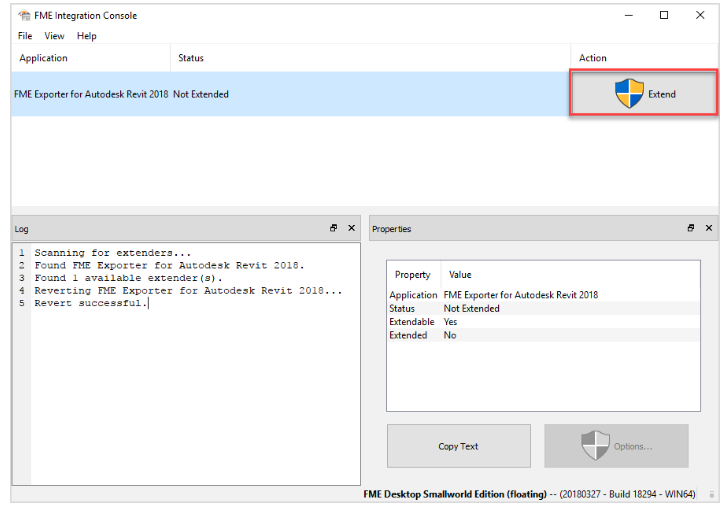

    如果收到提示“需要管理員權限”，請關閉該程序，右鍵單擊該程序，然后使用“以管理員身份運行”重新打開該程序。如果FMEExporterforRevit的狀態為“未擴展”，請單擊右側的“擴展”按鈕。如果狀態為“擴展”，請單擊右側的“還原”按鈕，然后單擊“擴展”按鈕以將其重新擴展。

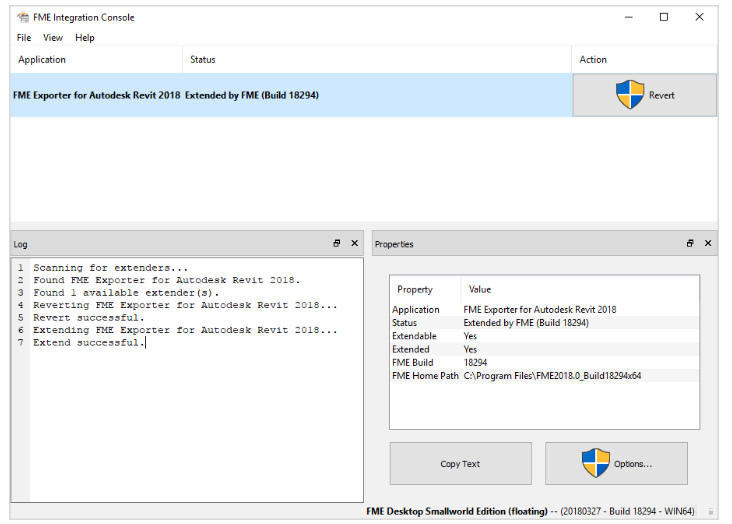

    如圖，FMEExporter插件已在FME集成控制臺中成功擴展。

    使用FME導出器

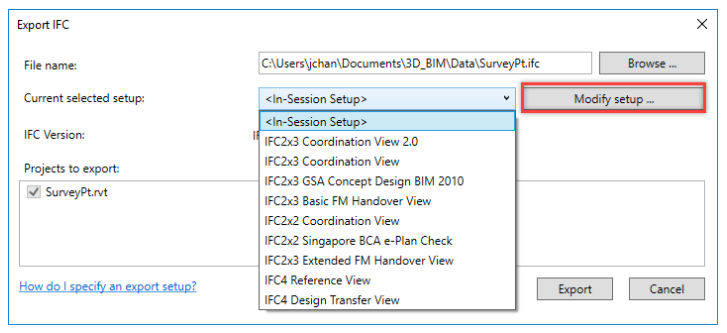

    啟動FME導出器后，將出現“導出”對話框。FME導出器實質上是RevitIFCExporter的擴展版本，因此對話框是相同的。導出器提供了多種預先設置可供選擇。

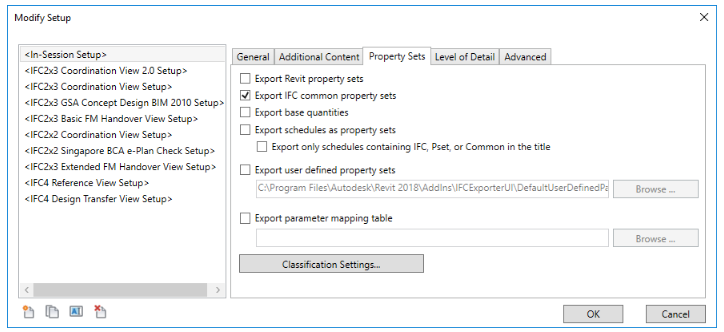

    要使用自己的設置，選擇<in-sessionSetup>，然后單擊ModifySetup按鈕。

    有關此對話框的更多信息，請參見Autodesk幫助（IFC導出設置選項）。

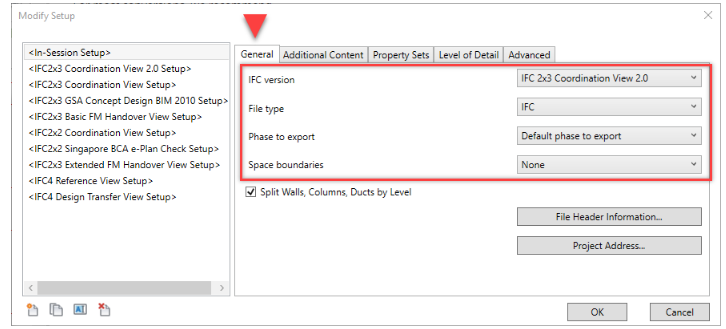

    對于大多數轉化，我們建議：

    ?IFC版本：FME可以讀取IFC2x3和IFC4

    ?文件類型：IFC

    ?要導出的階段：默認階段在大多數情況下都適用，但是您可能需要明確選擇一個階段才能獲得所有項目

    ?空間邊界：1級或2級

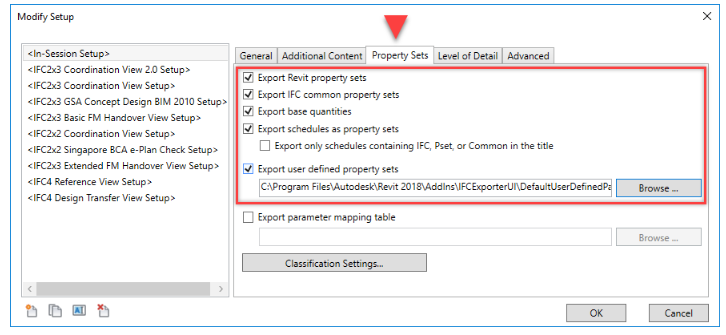

    基本數量和屬性集：選中所有。

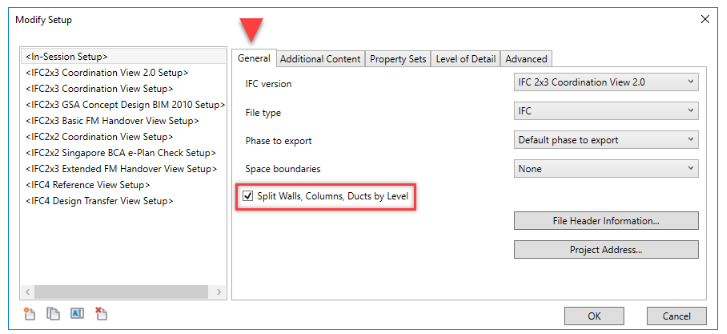

    按級別拆分墻和列：如果要在FMERevit讀模塊中使用“平面圖”數據視圖，請選中此復選框，對于其他數據視圖則保持選中狀態。

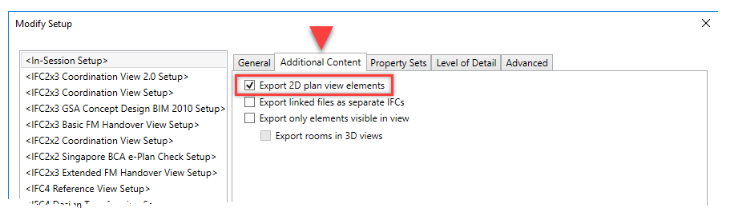

    導出2D平面視圖元素：如果要在FMERevit讀模塊中使用“平面圖”數據視圖，請選中此復選框。

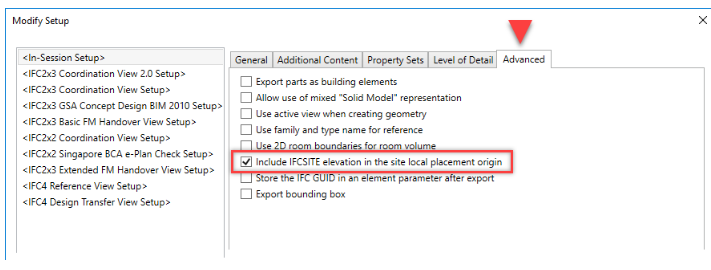

    在站點本地放置中包括IFCSITE高程：選中此項以獲得更好的地理參考。

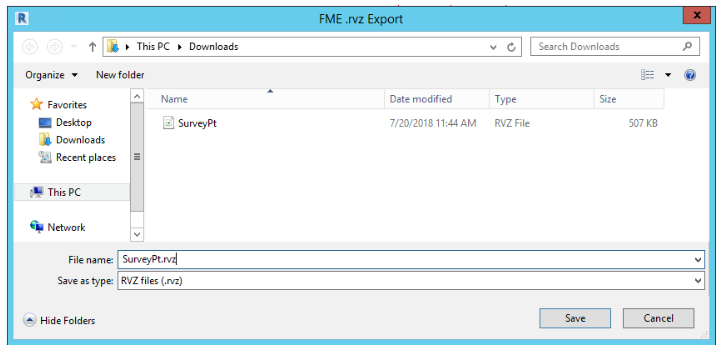

    調整了設置之后，單擊ExportButton并選擇輸出RVZ文件位置。

    現在，該文件已做好導入FME的準備好。

    （2）批量導出

    可以將FMEExporterforRevit配置為以“headless”模式運行。使用數據集啟動Revit.exe，導出將自動進行，完成后Revit.exe將自動關閉。可以非常容易地將其添加到批處理腳本中，而無需手動干預即可執行多個.rvz導出。

    例如，以下命令將自動導出數據集“file.rvt”：

    Revit.exefile.rvt

    當然，若不希望每次在Revit中打開數據集時都發生導出命令，可在FME的WindowsTemp目錄中查找“rvzAutoExportFile”的文件（例如C:Users<user>AppDataLocalTemp）。當該文件不存在時，Revit.exe將恢復其默認設置。

    您可以自動在批次中創建“rvzAutoExportFile”文件，然后在完成后將其刪除：

    echoa>%TEMP%
vzAutoExportFile

    "C:ProgramFilesAutodeskRevit2016Revit.exe""Building1.rvt"

    "C:ProgramFilesAutodeskRevit2016Revit.exe""Building2.rvt"

    del%TEMP%
vzAutoExportFile

    請注意，如果您的Revit版本比在其中創建項目的版本新，Revit將更新模型。這可能會彈出您需要響應的對話框，然后該過程才能繼續。

    批量導出的輸出文件將保存在以下目錄中：

    "C:Users<user>DocumentsFMEExporterforRevit2017exported"
